| Tên thương hiệu: | GKG |
| Số mẫu: | G5 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

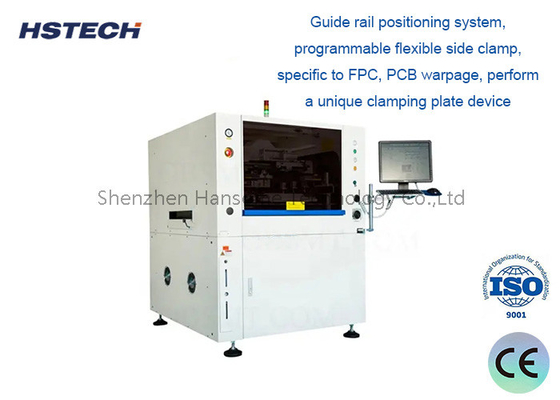

Máy in dán SMT với chân nam châm / Support Block & R-L Transport
Thông số kỹ thuật
| Mô hình | G5 |
| Kích thước stencil | 370x370mm ((min kích thước) |
| 737x737mm (kích thước tối đa) | |
| 20-40mm ((nhiệm) | |
| Kích thước PCB tối đa | 400x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| PCB warpage | tối đa 1% đường chéo PCB |
| Độ cao vận chuyển | 900±40mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | Max 1500mm/s, có thể được điều chỉnh |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh nam châm/đàn hỗ trợ/bàn lên xuống |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp phía trên / kẹp bên
|
| Đầu in |
Hai đầu in động cơ độc lập
|
|
Áp lực của máy ép
|
0.5 ~ 10kg (Chỉ khiển chương trình)
|
|
Tốc độ in
|
6-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
|
Hệ thống làm sạch
|
Thêm hấp thụ chân không, khô, ướt, chân không 3 chế độ
|
|
CCD FOV
|
8x6mm
|
| Phạm vi điều chỉnh máy |
X: ± 3mm, Y: ± 7 mm, θ: ± 2°
|
| Tầm nhìn |
Nhìn lên / Dưới cấu trúc quang học / CCD / hình học Mô hình phù hợp
|
Thông số kỹ thuật toàn bộ máy
|
Lặp lại vị trí chính xác
|
±0,01mm
|
|
Độ chính xác in
|
±0,025mm
|
|
Thời gian chu kỳ
|
< 8 giây
|
|
Thay đổi sản phẩm
|
cũ: <3 phút, mới: <5 phút |
|
Cung cấp không khí
|
4~6 kgf/cm
|
| Nguồn cung cấp điện |
AC:220±10%,50/60HZ, 2,5KW
|
| Phương pháp kiểm soát | PC |
| Hệ thống vận hành |
Windows XP/Win7
|
|
Kích thước máy
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
Đặc điểm
1.Tất cả mới thế hệ 3 stencil X cấu trúc chùm, thêm solder paste các nhà điều hành thuận tiện hơn và chính xác vị trí lưới thép; loại mô-men xoắn X chùm, giải quyết solder paste và bụi lắng đọng,kéo dài tuổi thọ của máy;
2.Scalable trên thiết bị áp lực, trong bối cảnh biến dạng dễ dàng của PCB in có thể làm cho bảng ra, không cần phải sử dụng áp lực trong một thời gian ngắn có thể trở lại.Theo sản phẩm sử dụng linh hoạt.
3.Toàn bộ máy sử dụng nhập khẩu tự bôi trơn đường ray hướng dẫn, đường ray hướng dẫn không cần thêm dầu bôi trơn, trong vòng năm năm hướng dẫn bảo trì miễn phí trong vòng năm năm.
4.X Y1 Y2 trong động cơ tuyến tính HAYDON của Hoa Kỳ, vít truyền động chính xác của Nhật Bản, đường ray hướng dẫn tự bôi trơn, để đảm bảo độ chính xác.
5.Net khung Y để tự động định vị, có thể nhanh chóng nhận ra tự động stencil counterpoint;
6.Bám lưỡi dao cong sử dụng thép cường độ cao, trong quá trình in để đảm bảo sự ổn định của đầu in; Hệ thống cạo kiểu nổi, thiết bị giữ đàn hồi độc đáo,có thể bảo vệ rất tốt trong tháo tháo quy trình stencil và tháo.
