| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-C510F |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

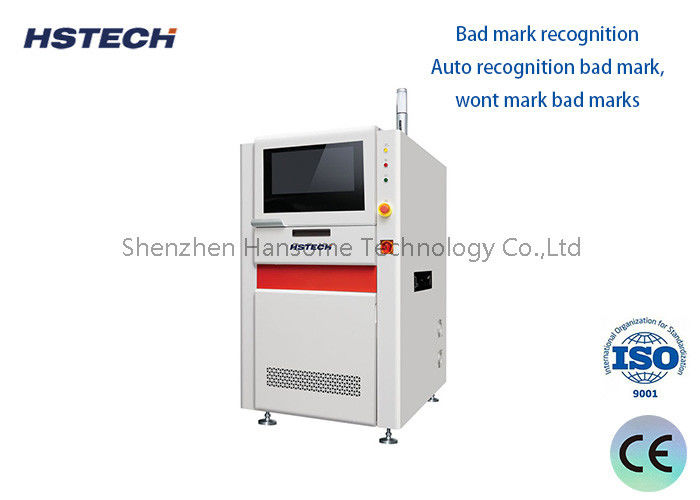

Thiết bị xử lý PCB tiên tiến với laser CO2
Thông số kỹ thuật
| Mô hình | HS-C510F |
| Phương pháp làm việc | Đầu laser di chuyển |
| Thương hiệu Leaser | SYNRAD CO2 (thương hiệu Mỹ) |
| Địa điểm chính thức | CCD+Định vị đánh dấu |
| Đọc trong dòng | Đánh giá trực tuyến máy ảnh |
| Độ dày PCB | 0.5~5.0mm |
| Kích thước PCB | 50*50~510*460mm |
| Chiều cao vận chuyển | 900±20mm |
| Hướng vận chuyển | L-R/R-L |
| Điều chỉnh chiều rộng | Tự động |
| Hệ thống điều khiển XY | PC + card board + servo motor |
| Độ chính xác điều khiển XY | ±0,02mm |
| Nhận dạng vật chất sai | Bảng phản đối/đổi lại/nhận dạng sai |
| Nhận dạng dấu hiệu sai |
Nhận dạng tự động sai dấu, sẽ không đánh dấu dấu hiệu xấu. |
| Khóa lại | Được hỗ trợ |
| Hệ thống điều khiển | Hệ thống Win7+ tự phát triển |
| Nguồn cung cấp điện | Đơn pha AC 220V 16A 50/60Hz |
| Áp suất không khí | ≥0,5 Mpa |
| Cấu trúc | W1000*L1600*H1700 (mm) |
| Nhập khẩu hệ thống | Dòng chảy cửa hàng MES IMS SFIS, vv |
| Cấu trúc | W1000*L1600*H1700 (mm) |
| Trọng lượng | 700 kg |
Đặc điểm
1, CCD Địa điểm đánh dấu vị trí
2, CCD đọc mã vạch
3, Phân tích chất lượng mã vạch CCD
4, X Y servo driver, chính xác ± 0,02mm
Thiết bị dây chuyền sản xuất SMT
1Máy SMT phổ quát: Sử dụng chương trình được chỉnh sửa bởi thiết bị để lắp đặt các thành phần vào vị trí các bộ phận được chỉ định,nó có thể gắn SOP 28 pin hoặc nhiều hơn (bao gồm các thành phần có thể được gắn bởi máy tốc độ cao) cuộnCác đặc điểm của nó là độ chính xác cao và đa dạng, nhưng tốc độ lắp đặt của nó kém hơn so với máy tốc độ cao.
2. Lò đúc ngược: Sử dụng bột hàn SMT hoặc keo đỏ để thiết lập đường cong nhiệt độ phù hợp để hoàn thành hành động hàn giữa bột hàn và bộ phận.
3. Unloader: Bảng được tải vào tạp chí thông qua một đường truyền.
4Công cụ kiểm tra quang học: Kiểm tra quang học tự động là một thiết bị dựa trên các nguyên tắc quang học để phát hiện các khiếm khuyết phổ biến gặp phải trong sản xuất hàn.AOI là một công nghệ thử nghiệm mới chỉ xuất hiện trong những năm gần đây, nhưng đã phát triển nhanh chóng. Hiện nay nhiều nhà sản xuất đã tung ra thiết bị thử nghiệm AOI. Khi thực hiện phát hiện tự động, máy tự động quét PCB thông qua một camera,thu thập hình ảnh, so sánh các khớp hàn được thử nghiệm với các tham số đủ điều kiện trong cơ sở dữ liệu, xử lý hình ảnh, kiểm tra các khiếm khuyết trên PCB,và hiển thị / đánh dấu các khiếm khuyết thông qua một màn hình hoặc đánh dấu tự động cho nhân viên bảo trì để sửa chữa.
