| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-250LD |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

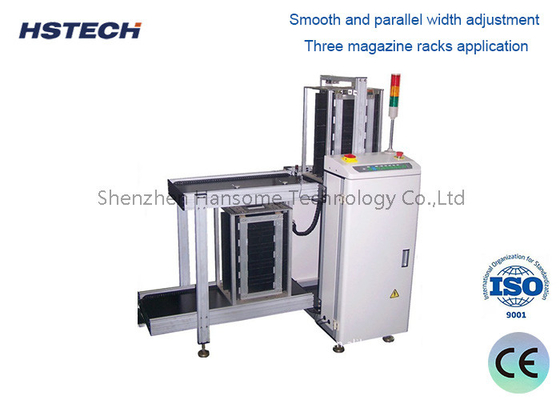

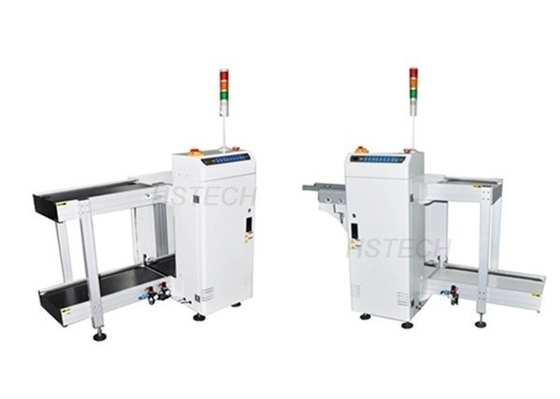

Panasonic PLC PCB Loader để bắt đầu SMT Production Line
Ứng dụng
Máy này được sử dụng để bắt đầu dây chuyền sản xuất SMT, bằng cách đẩy các PCB ra khỏi tạp chí đến máy vận chuyển của máy hạ lưu.
Máy nạp PCB (Bảng mạch in) là một thiết bị quan trọng trong quá trình lắp ráp PCB. Nó được thiết kế để tự động nạp PCB không chứa vào dây chuyền sản xuất hoặc vào máy,như máy chọn và đặt hoặc hệ thống hàn.
FChất ăn
1, điều khiển màn hình cảm ứng màu thật
2, Mitsubishi PLC
3, Capacity tạp chí: trên cùng 1, dưới cùng 1, hoặc tùy chỉnh
4, Chọn khoảng cách: 10mm, 20mm, 30mm, 40mm
5, Hướng vận chuyển PCB: L - R, hoặc R - L, tùy chọn
6, Chọn chế độ chạy thủ công/Tự động
7, Đường sắt phía trước cố định hoặc đường sắt phía sau cố định, tùy chọn
8, Độ cao tiêu chuẩn cho ứng dụng SMT ((920±20mm)
9, màn hình đèn tháp
10, tín hiệu SMEMA
Thông số kỹ thuật
| Mô hình | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| Điện áp | AC110V/220V,50/60Hz,một pha,tối đa 300A | |||
| Kích thước PCB | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| Kích thước tạp chí | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Cung cấp không khí | 0.4 ~ 0.6Mpa | |||
| Độ cao vận chuyển | Tiêu chuẩn 920 ± 20 mm | |||
| Thời gian tải | 6 giây | |||
| Thời gian thay thế tạp chí | khoảng 20 giây | |||
| Hướng vận chuyển | L đến R, hoặc R đến L, tùy chọn | |||
| Độ dày PCB | Min 0,4mm | |||
| Đánh bóng | 1-4 (bước 10mm) | |||
| Truyền thông | SMEMA | |||
| Kích thước máy | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| Trọng lượng | Khoảng 140kg | Khoảng 180kg | Khoảng 220kg | Khoảng 230kg |
Ứng dụng
Dòng sản xuất: Được sử dụng trong các cơ sở sản xuất điện tử nơi PCB được lắp ráp, thử nghiệm và hàn.
Xây dựng nguyên mẫu: hữu ích trong các phòng thí nghiệm hoặc môi trường sản xuất quy mô nhỏ để xử lý số lượng nhỏ PCB.
Lợi ích
Tăng hiệu quả sản xuất: Giảm thời gian ngừng hoạt động liên quan đến tải thủ công, cho phép quy trình làm việc suôn sẻ hơn.
Tính nhất quán: Cung cấp một phương pháp tải PCB nhất quán và đáng tin cậy, giảm nguy cơ bị hư hỏng hoặc sai đường.
Tiết kiệm lao động: Giảm thiểu nhu cầu lao động thủ công, cho phép công nhân tập trung vào các nhiệm vụ quan trọng khác.
