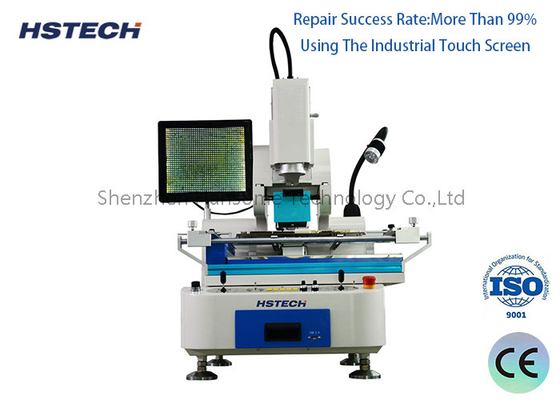

Trạm sửa chữa BGA với hệ thống sắp xếp màu CCD và độ chính xác lắp đặt ± 0.01mm cho sửa chữa BGA điện thoại di động

Tên thương hiệu:	HSTECH
Số mẫu:	HS-800
MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây
Khả năng cung cấp:	100 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Tên sản phẩm:

Trạm làm lại BGA

Bảo hành:

1 năm

Điều khiển:

Màn hình cảm ứng

Plc:

Mitsubishi

Thương hiệu chuyển tiếp:

Schneider

công tắc quang điện tử:

Omron

Vật liệu:

Hợp kim nhôm

Tình trạng:

Mới

độ dày:

0,6-4,0mm

Tín hiệu:

Smema

Ứng dụng:

Bộ máy điện tử

Màu sắc:

Bạc

Hệ thống điều khiển:

Plc

OEM/ODM:

Có sẵn

Tiêu thụ điện năng:

200W

Nguồn điện:

AC220V

Áp suất không khí:

4-6 thanh

Tốc độ:

200-300 chiếc / phút

Kiểu:

Tự động

Cân nặng:

220/240kg

chi tiết đóng gói:

gói gỗ

Khả năng cung cấp:

100 bộ mỗi tháng

Làm nổi bật:

Thiết bị xử lý PCB động cơ bước

Thiết bị xử lý PCB CCD

Mô tả sản phẩm

Thiết bị xử lý PCB động cơ bước chính xác cao Hệ thống căn chỉnh màu CCD

Trạm sửa chữa BGA tiên tiến được thiết kế để sửa chữa điện thoại di động và xử lý linh kiện điện tử chính xác với công nghệ căn chỉnh màu CCD tích hợp.

Thông số kỹ thuật

Model	HS-800
Công suất gia nhiệt	Bộ gia nhiệt trên 1200W (Tối đa), bộ gia nhiệt dưới 1200W (Tối đa)
Làm nóng sơ bộ phía dưới	IR 5000W
Kiểm soát nhiệt độ	Cặp nhiệt điện loại K, điều khiển vòng kín
Phương pháp định vị	Lỗ ngoài hoặc lỗ định vị
Kích thước tổng thể	970mm × 700mm × 830mm
Khả năng kích thước PCB	650mm × 610mm
Phạm vi kích thước BGA	Tối đa 80mm × 80mm, Tối thiểu 1mm × 1mm
Phạm vi độ dày PCB	0.3 - 5mm
Độ chính xác lắp	±0.01mm
Trọng lượng máy	140kg

Các tính năng chính

Thiết kế đầu khí nóng và đầu lắp tích hợp với các chức năng hàn và tháo hàn tự động
Bộ gia nhiệt trên sử dụng hệ thống khí nóng để gia nhiệt nhanh hơn, phân bố nhiệt độ đều và làm mát nhanh (50-80°C)
Ba bộ gia nhiệt độc lập với chuyển động trên và dưới đồng bộ để bao phủ IR hoàn toàn
Hệ thống trượt chính xác cao đảm bảo căn chỉnh lắp BGA và PCB chính xác
Vật liệu gia nhiệt nhập khẩu cao cấp của Đức cho bàn gia nhiệt sơ bộ phía dưới
Tích hợp chuyển động trục X của bàn gia nhiệt sơ bộ, thiết bị kẹp và hệ thống làm mát để xử lý PCB an toàn
Chuyển động trục X và Y được điều khiển bằng động cơ để căn chỉnh nhanh chóng và thuận tiện
Điều khiển rocker kép cho camera và nền tảng gia nhiệt để duy trì độ chính xác căn chỉnh
Bơm chân không xoay 360° tích hợp với vòi hút điều chỉnh tinh
Phát hiện chiều cao gắp và lắp BGA tự động với điều khiển áp suất (xuống đến 10 gram)

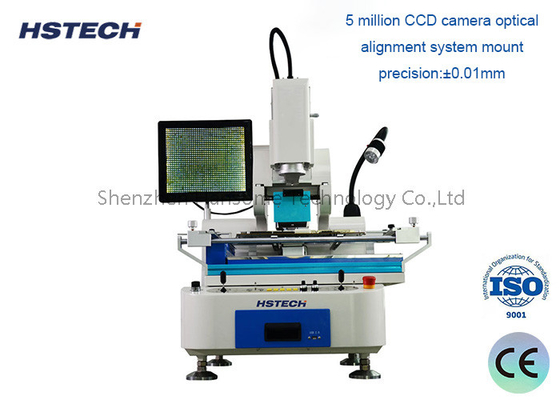

Hệ thống thị giác quang học màu độ phân giải cao với tầm nhìn chia, thu phóng, tự động lấy nét và thu phóng quang học 22x

Ứng dụng

Lý tưởng cho điện thoại di động, ổ cứng, bàn phím, đồ chơi điện tử, máy tính, đầu phát DVD, nhựa, thiết bị điện, thiết bị truyền thông, động cơ, máy tính bảng, máy tính xách tay, máy ảnh kỹ thuật số, điều khiển từ xa, bộ đàm và các linh kiện điện tử khác.
