| Tên thương hiệu: | HSTECH |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 bộ mỗi tháng |

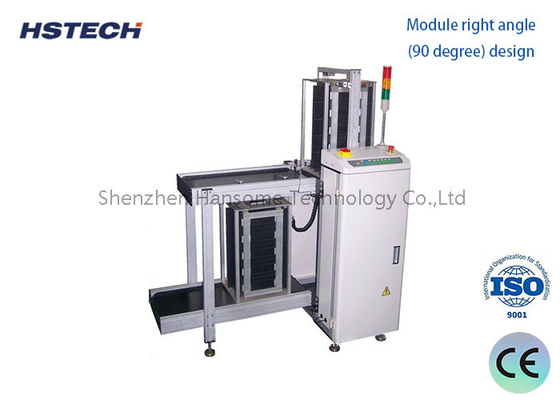

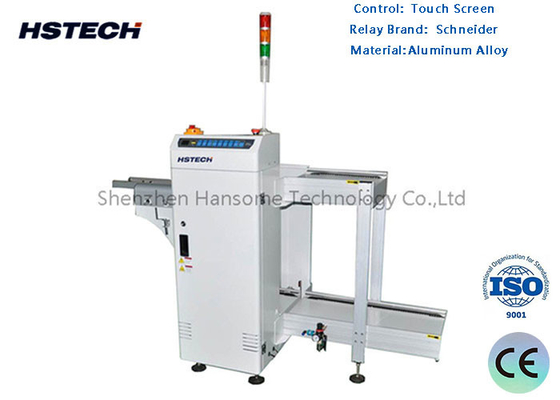

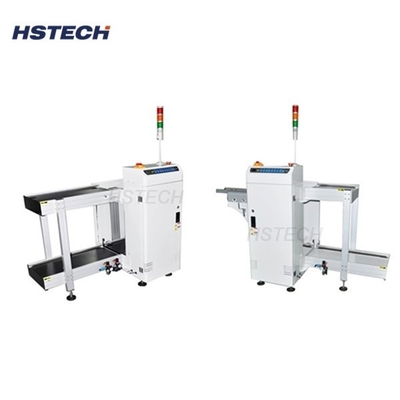

Chất lượng cao Double Track 6 tạp chí Loading Capacity PCB Unloader với hệ thống điều khiển PLC
PCB Loader giới thiệu:
Đơn vị này được sử dụng để thu thập PCB vào hai tạp chí từ thiết bị hai đường ray cùng một lúc.
Nguyên tắc hoạt động của máy thả
Cơ chế nhận hàng của hội đồng quản trị
Máy thả SMT sử dụng một cơ chế tiếp nhận bảng như một robot hoặc băng chuyền để loại bỏ PCB gắn từ bộ lắp ráp.
Robot thường sử dụng hấp thụ chân không để giữ vững PCB.
Cơ chế chuyển nhượng
Máy thả sẽ chuyển PCB được kết nối đến đầu ra được chỉ định hoặc trạm tiếp theo.
Sự ổn định ngang của PCB sẽ được duy trì trong quá trình chuyển để tránh sai lệch vị trí thành phần.
Định vị chính xác
Máy tải thường được trang bị hệ thống nhận dạng trực quan để theo dõi vị trí và góc của PCB trong thời gian thực.
Hệ thống điều khiển có thể kiểm soát chính xác việc chuyển và đặt PCB dựa trên dữ liệu phản hồi.
Mức độ tự động hóa cao
Hầu hết các máy thả SMT hiện đại đã đạt được hoạt động hoàn toàn tự động mà không cần can thiệp bằng tay.
PCB có thể được chuyển nhanh chóng và hiệu quả từ bộ lắp ráp sang quy trình tiếp theo.
Phối hợp với người lắp đặt
Các trình tự làm việc của người thả cần phải được phối hợp với người lắp đặt trước đó.
Đảm bảo PCB có thể được chuyển từ quy trình này sang quy trình tiếp theo liên tục và liền mạch.
Đặc điểm:
1Hệ thống điều khiển PLC
2Thiết kế đường ray hai và sàn nâng hai
3, 6 khoang tải khả năng
4, Thiết kế mạch khí để truyền PCB trơn tru và ổn định
5, Tiêu chuẩn SMEMA
Chi tiết:
| Loại | DU-250 | DU-300 | DU-400 | DU-500 |
| Cung cấp điện | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| Cung cấp không khí | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| Kích thước PCB ((mm) | 350*50~250 | 445*50~330 | 530 * 50 ~ 390 | 535*50~460 |
| Hướng PCB | trái sang phải hoặc phải sang trái | trái sang phải hoặc phải sang trái | trái sang phải hoặc phải sang trái | trái sang phải hoặc phải sang trái |
| Kích thước tạp chí ((mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Đường bước (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| Độ cao vận chuyển ((mm) | 900 ± 20 | 900 ± 20 | 900 ± 20 | 900 ± 20 |
| Tốc độ truyền | 6m/s | 10m/s | 10m/s | 10m/s |
| Sức mạnh động cơ chính | 440W | 440W | 440W | 440W |
| Kích thước máy ((mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| Trọng lượng ((kg) | 320 | 350 | 380 | 410 |
