| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-460ULD |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

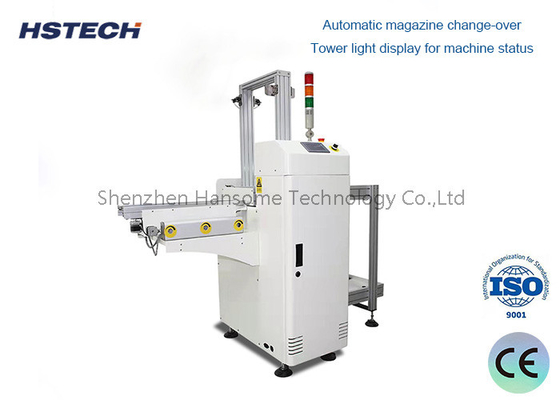

Tự động Magazine Alignment 90W Brake Motor Drive PCB Unloader cho SMT Line End
Lời giới thiệu:
Nó là một thiết bị để tự động loại bỏ bảng mạch in (PCB).
Chức năng và ứng dụng:
1.Tự động loại bỏ bảng PCB từ các cổng xả của máy đặt SMT, lò phun lại và các thiết bị khác.
2Chuyển bảng PCB sang các quy trình tiếp theo, chẳng hạn như kiểm tra và phân loại, một cách có trật tự và an toàn.
3Cải thiện hiệu quả sản xuất, giảm can thiệp thủ công và giảm nguy cơ thiệt hại PCB.
Cấu trúc chính và nguyên tắc hoạt động:
Vòng băng chuyền:Trách nhiệm vận chuyển bảng PCB từ cổng xả thiết bị đến máy thả.
Cơ chế kẹp:Sử dụng ly hút chân không hoặc móng vuốt cơ học, nó có thể vuốt các bảng PCB có kích thước khác nhau một cách linh hoạt.
Cơ chế nâng:Kiểm soát việc nâng và hạ cơ chế kẹp để loại bỏ bảng PCB khỏi băng chuyền.
Cơ chế chuyển giao:Chuyển bảng PCB được tháo ra vào một vị trí được chỉ định, chẳng hạn như giá đỡ đặt hoặc băng chuyền tiếp theo.
Hệ thống điều khiển:Tự động điều khiển các hành động của mỗi thiết bị điều khiển theo tín hiệu cảm biến thiết bị.
Các thông số hiệu suất:
Ưu điểm và đặc điểm:
Thông số kỹ thuật
| Mô hình | HS-250ULD | HS-330ULD | HS-390ULD | HS-460ULD |
| Điện áp | AC110V/220V,50/60Hz,một pha,tối đa 300A | |||
| Kích thước PCB | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| Kích thước tạp chí | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Số lượng tạp chí | mặt trên 1 pc, dưới 1 pc, hoặc tùy chỉnh để chứa nhiều hơn | |||
| Cung cấp không khí | 0.4 ~ 0.6Mpa | |||
| Độ cao vận chuyển | 900 ± 20 mm tiêu chuẩn | |||
| Thời gian tải | 6 giây | |||
| Thay đổi tạp chí theo thời gian | khoảng 20 giây | |||
| Hướng vận chuyển | L đến R, hoặc R đến L, tùy chọn | |||
| Độ dày PCB | Min 0,4mm | |||
| Lựa chọn độ cao bước | 1-4 ((10mm bước pitches) | |||
| Truyền thông | SMEMA | |||
| Kích thước máy | 1700*780*1200 | 1900*860*1200 | 2200*920*1200 | 2200*1120*1200 |
| Trọng lượng | Khoảng 160kg | Khoảng 200kg | Khoảng 240kg | Khoảng 260kg |
