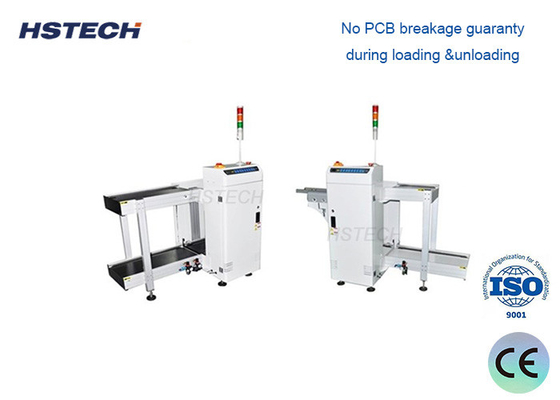

True Color Touch Screen Control PCB Loader với màn hình hiển thị đèn tháp và thời gian tải 6 giây

True Color Touch Screen Control PCB Loader với màn hình hiển thị đèn tháp và thời gian tải 6 giây

Tên thương hiệu:	HSTECH
Số mẫu:	HS-250LD
MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây
Khả năng cung cấp:	50 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Tên sản phẩm:

bộ nạp pcb

Màu sắc:

Trắng

Nguồn điện:

AC110V/220V,50/60Hz

Plc:

Mitsubishi

Tiếp sức:

Schneider

Công tắc quang điện:

Omron

chi tiết đóng gói:

gói gỗ

Khả năng cung cấp:

50 bộ mỗi tháng

Làm nổi bật:

Bộ tải PCB điều khiển màn hình cảm ứng màu thật

Thiết bị xử lý PCB màn hình đèn tháp

Thời gian tải 6 giây Trình tải tạp chí SMT

Mô tả sản phẩm

Màn hình cảm ứng màu True Color PCB Loader

Thiết bị Xử lý PCB tiên tiến này với Đèn tháp hiển thị đóng vai trò là điểm khởi đầu cho dây chuyền sản xuất SMT, tự động đẩy PCB từ các hộp chứa đến các hệ thống băng tải hạ nguồn.

Tổng quan sản phẩm

PCB Loader là thiết bị chuyên dụng được thiết kế để tự động nạp các bảng mạch in. Chức năng chính của nó bao gồm tự động lấy vật liệu từ các giá đỡ nguyên liệu thô và nạp chính xác chúng vào dây chuyền sản xuất hoặc thiết bị quy trình tiếp theo.

Nguyên lý hoạt động

Bao gồm các thành phần giá đỡ, cốc hút chân không và nền tảng servo XY, bộ nạp PCB sử dụng áp suất âm chân không để hấp thụ PCB. Nền tảng kiểm soát chính xác quỹ đạo chuyển động để chuyển PCB từ giá đỡ đến các vị trí được chỉ định, với toàn bộ quy trình được tự động hóa thông qua hệ thống điều khiển để vận hành nạp nhanh chóng, hiệu quả.

Các tính năng chính

Tự động hóa cao: Lấy và đặt PCB hoàn toàn tự động mà không cần sự can thiệp thủ công
Tải chính xác: Độ chính xác định vị lặp lại trong khoảng ±0.05mm
Thiết kế thích ứng: Tự động điều chỉnh vị trí cốc hút cho các kích thước PCB khác nhau
Hiệu quả cao: Khả năng tải trung bình từ 300-500 chiếc mỗi giờ
Tiết kiệm nhân công: Giảm đáng kể cường độ và chi phí tải thủ công

Ứng dụng

Sản xuất PCB: Tự động nạp các bảng mạch trần vào thiết bị vá SMT và máy hàn sóng
Lắp ráp điện tử: Nạp PCB đã lắp ráp vào thiết bị kiểm tra và đóng gói
Hoạt động sửa chữa: Tải nhanh chóng, chính xác các PCB đã sửa chữa vào thiết bị sửa chữa

Thông số kỹ thuật

Model	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Điện áp	AC110V/220V, 50/60Hz, một pha, tối đa 300A
Kích thước PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Kích thước hộp chứa	355×320×565	460×400×565	535×460×565	535×530×565
Cung cấp khí	0.4~0.6Mpa
Chiều cao vận chuyển	920±20mm (tiêu chuẩn)
Thời gian nạp	6 giây
Thời gian thay thế hộp chứa	Khoảng 20 giây
Hướng vận chuyển	Trái sang phải hoặc Phải sang trái (tùy chọn)
Độ dày PCB	Tối thiểu 0.4mm
Bước	1-4 (bước 10mm)
Giao tiếp	SMEMA
Kích thước máy	1100×780×1200	1400×860×1200	1500×920×1200	1600×1120×1200
Trọng lượng	Khoảng 140kg	Khoảng 180kg	Khoảng 220kg	Khoảng 230kg

Tính năng nâng cao

Điều khiển màn hình cảm ứng màu True color
PLC Mitsubishi
Dung lượng hộp chứa: trên 1, dưới 1 hoặc tùy chỉnh
Bước chọn lọc: 10mm, 20mm, 30mm, 40mm
Hướng vận chuyển PCB: Trái sang phải hoặc Phải sang trái (tùy chọn)
Lựa chọn chế độ chạy thủ công/tự động
Ray trước cố định hoặc ray sau cố định (tùy chọn)
Chiều cao tiêu chuẩn cho ứng dụng SMT (920±20mm)
Hiển thị đèn tháp
Tương thích tín hiệu SMEMA

Đóng gói & Giao hàng

Mục	PCB Loader
Gói	1 bộ mỗi thùng carton gỗ để đảm bảo an toàn
Kích thước bên ngoài	1100×780×1200mm
Trọng lượng	Khoảng 140-230kg
Giao hàng	Khoảng 15-20 ngày làm việc
Thanh toán	D/P, T/T, Western Union, MoneyGram
Cảng	Thâm Quyến
Tùy chọn vận chuyển	A. Bằng Chuyển phát nhanh: 4-7 ngày làm việc bằng ưu đãi đặc biệt B. Bằng đường hàng không: 7 ngày làm việc tại sân bay được chỉ định C. Bằng đường biển: 20-25 ngày làm việc tại cảng được chỉ định
