| Tên thương hiệu: | GKG |
| Số mẫu: | G5 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

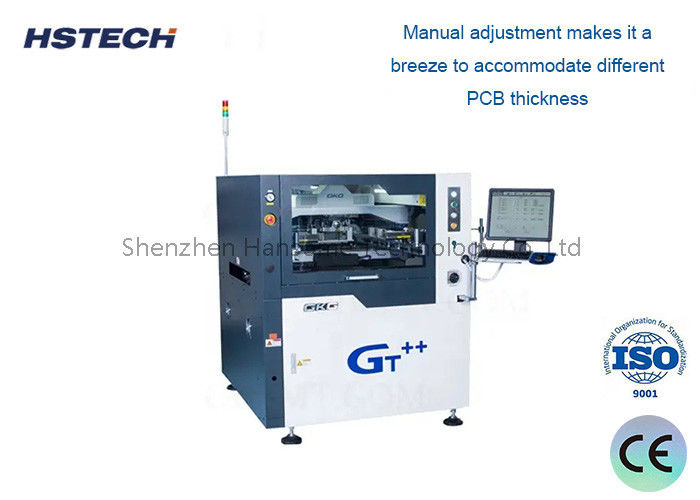

Máy in dán SMT với chân nam châm / Support Block & R-L Transport
Ứng dụng
Máy in dán hàn tự động G9 + đại diện cho đỉnh cao của công nghệ cho các ứng dụng SMT cao cấp.nó hoàn thành một cách khéo léo các yêu cầu nghiêm ngặt của quá trình in cho các thành phần nhỏ như 03015 và pitches như 2025, mang lại cả độ chính xác đặc biệt và tốc độ đáng chú ý.
Thông số kỹ thuật
| Mô hình | G5 |
| Kích thước stencil | 370x370mm ((min kích thước) |
| 737x737mm (kích thước tối đa) | |
| 20-40mm ((nhiệm) | |
| Kích thước PCB tối đa | 400x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| PCB warpage | tối đa 1% đường chéo PCB |
| Độ cao vận chuyển | 900±40mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | Max 1500mm/s, có thể được điều chỉnh |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh nam châm/đàn hỗ trợ/bàn lên xuống |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp phía trên / kẹp bên
|
| Đầu in |
Hai đầu in động cơ độc lập
|
|
Áp lực của máy ép
|
0.5 ~ 10kg (Chỉ khiển chương trình)
|
|
Tốc độ in
|
6-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
|
Hệ thống làm sạch
|
Thêm hấp thụ chân không, khô, ướt, chân không 3 chế độ
|
|
CCD FOV
|
8x6mm
|
| Phạm vi điều chỉnh máy |
X: ± 3mm, Y: ± 7 mm, θ: ± 2°
|
| Tầm nhìn |
Nhìn lên / xuống cấu trúc quang học / CCD / hình học Mô hình phù hợp
|
Thông số kỹ thuật toàn bộ máy
|
Lặp lại vị trí chính xác
|
±0,01mm
|
|
Độ chính xác in
|
±0,025mm
|
|
Thời gian chu kỳ
|
< 8 giây
|
|
Thay đổi sản phẩm
|
cũ: <3 phút, mới: <5 phút |
|
Cung cấp không khí
|
4~6 kgf/cm
|
| Nguồn cung cấp điện |
AC:220±10%,50/60HZ, 2,5KW
|
| Phương pháp kiểm soát | PC |
| Hệ thống vận hành |
Windows XP/Win7
|
|
Kích thước máy
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
Đặc điểm
Hệ thống kỹ thuật số CCD giới thiệu một thiết kế đường quang đột phá, hoàn toàn mới, tích hợp ánh sáng tròn đồng nhất và nguồn ánh sáng đồng trục cực sáng.Hệ thống ánh sáng kép này cung cấp sự điều chỉnh độ sáng vô song, cho phép nhận dạng liền mạch các điểm đánh dấu khác nhau, bao gồm cả những điểm trên bề mặt hoặc vật liệu không bằng phẳng như thiếc, đồng và bột bạc, dấu hiệu hàn bằng không khí nóng, FPC,và một loạt các màu sắc PCB.

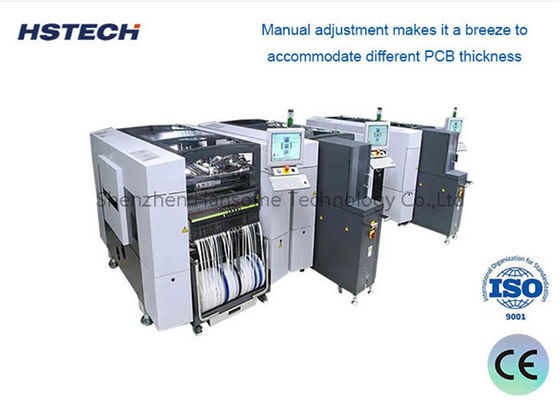

Với khả năng điều chỉnh độ dày PCB chính xác cao, hệ thống có cấu trúc mạnh mẽ đảm bảo chuyển động XY ổn định.Điều chỉnh bằng tay dễ dàng phục vụ cho một loạt các độ dày PCB, hợp lý hóa quy trình cho tính linh hoạt và thuận tiện tối đa.
