Thông tin chi tiết sản phẩm:
|
Tên sản phẩm: | Máy hàn tự động 5Axis | Di chuyển phạm vi: | 500x300x300x100mm |
---|---|---|---|
Đầu hàn: | Độc thân | Nền tảng: | Nền tảng làm việc Double Y |
Vôn: | AC220V / 110v | Đặc điểm kỹ thuật dây hàn: | 0,6 ~ 1,0mm |
Cách sử dụng: | Pcb Bán, Hàn, Bảng mạch hàn | ||
Điểm nổi bật: | robotic soldering machine,auto soldering machine |
Dây hàn 0,6 đến 1,0mm Kiểm soát nhiệt tương thích Robot hàn Robot / Máy
Giới thiệu

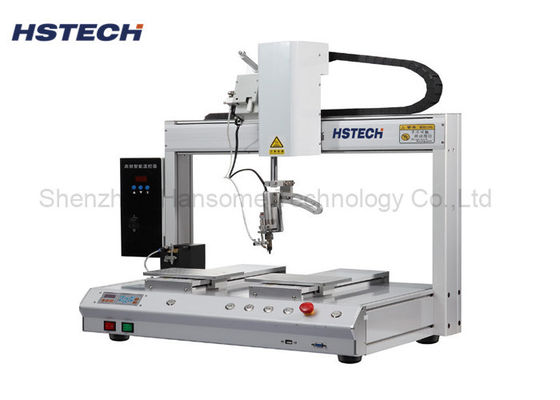

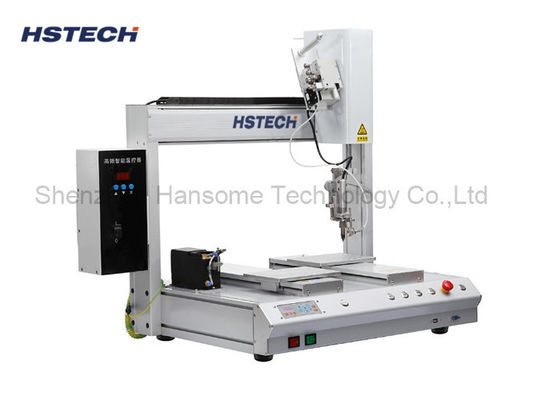

Máy hàn tự động này là máy hàn đôi đầu xoay đôi nền tảng Y, phạm vi di chuyển 500x300x300x100mm, phạm vi di chuyển trục X cũng có thể mở rộng đến 600mm, máy được sử dụng trong nhà máy sản xuất điện tử, để thay thế cho quá trình hàn thủ công truyền thống. Nó đặc biệt thích hợp cho các bảng mạch hỗn hợp, các bộ phận nhạy cảm với nhiệt và các thiết bị nhạy cảm trong quy trình phụ trợ của SMT, cũng được sử dụng rộng rãi trong dây hàn PCB, phích cắm sạc, giải quyết, đầu nối, đầu nối DC, hàn dải đèn LED và các lĩnh vực khác .
Đặc điểm kỹ thuật
Mô hình | HS-S5331R | HS-S6331R | |
Vôn | AC110V / 220v, 50 / 60Hz | ||
Phạm vi làm việc X / Y1 / Y2 / Z | 500 * 300 * 300 * 100mm | 600 * 300 * 300 * 100mm | |
Trục R | 360 độ | ||
Tốc độ di chuyển X / Y / Z | tối đa 300mm / giây | ||
Hệ thống điều khiển | Động cơ bước, vành đai thời gian | ||
Hướng dẫn tuyến tính | Hướng dẫn về thương hiệu cao của Đài Loan | ||
Lặp lại chính xác | ± 0,02mm | ||
Lập trình | Dạy mặt dây chuyền | ||
Hệ thống điều khiển | Bảng điều khiển | ||
Chương trình lưu trữ | Nó có thể lưu trữ một nghìn bộ dữ liệu xử lý và một bộ tập tin xử lý có thể chiếm tới không gian lưu trữ 3M (năm nghìn điểm xử lý) | ||
Dung lượng lưu trữ tệp | Hộp cầm tay 256M, thẻ ngoại tuyến 32M, tệp xử lý đơn lên đến Không gian lưu trữ 3M (100.000 điểm xử lý) | ||
Hỗ trợ tài liệu | CAD, CorelDRAW | ||
Vệ sinh bằng sắt | Làm sạch không khí / khí nén | ||
Giao diện ngoài | USB + RS232 | ||
Phương pháp hàn | Điểm hàn / kéo | ||
Cân nặng | 65 kg | 70kg | |
Kích thước máy | 715 * 585 * 800mm | 815 * 685 * 800mm |
Đặc trưng
1, Áp dụng cho các loại sản phẩm khác nhau. Nhiệt độ hàn có thể được đặt tự do (Nhiệt độ khác nhau có thể được đặt cho mỗi khớp hàn)
2. Bộ phận hàn sắt có thể được điều chỉnh đa hướng, có thể bảo vệ PCB và các thành phần khỏi bị hư hại.
3, Trục làm việc, nền tảng làm việc kép, với trục xoay R.
4, Hỗ trợ nhiều phương pháp hàn, hàn điểm, hàn kéo và các chức năng khác.
5, Dạy lập trình pandent, có thể lưu tối đa 99 nhóm chương trình.
6, Hộp cầm tay 256M, thẻ ngoại tuyến 32M, tệp xử lý đơn lên đến không gian lưu trữ 3M (100.000 điểm xử lý)
7, Nhiệt độ được kiểm soát bằng số (điều kiện không khí tĩnh: +/- 1C).
8. Trong quá trình hàn, đầu hàn có khả năng thu hồi nhiệt nhanh và tuổi thọ cao.
9, Động cơ bước và điều khiển vành đai thời gian, được trang bị hướng dẫn tuyến tính thương hiệu Đài Loan cùng một lúc.
