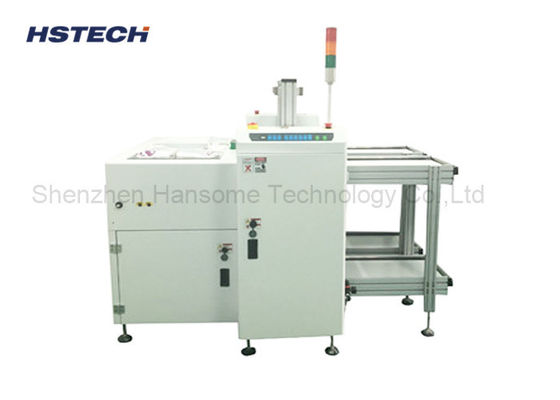

PCB NG / OK tự động điều khiển nút thả riêng biệt tạp chí thu thập

Thông tin chi tiết sản phẩm:

Thanh toán:

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Trình dỡ NG/OK	Màu sắc:	màu trắng
Kiểm soát:	PCL và màn hình cảm ứng	Tạp chí:	Riêng biệt, mỗi tổ giữ 2 tạp chí
bảo hành:	1 năm	Hiển thị:	3 màu
Làm nổi bật:	Thiết bị lắp ráp smt , Loader và unloader PCB

Điều khiển nút Tự tách tạp chí Bộ sưu tập PCB NG / OK Thiết bị thả

Lời giới thiệu

Đơn vị này được sử dụng sau khi AOI, bằng cách nhận tín hiệu AOI phía trên, tự động thu thập các bảng NG / OK riêng biệt vào tạp chí có liên quan.

Đặc điểm

1,PLC điều khiển lập trình.

2, Sử dụng thân thiện cảm ứng mềm bảng điều khiển màng LED

3, Thiết lập độ cao có thể chọn.

4, Chuyển các kẹp cấp độ được cung cấp để sắp xếp tạp chí.

5, áp suất của máy đẩy khí nén được điều chỉnh.

6, Tốc độ thông lượng cao với thời gian thay đổi tạp chí ngắn.

7, Thu thập bảng NG / OK từ AOI, tự động lưu trữ bảng NG / OK.

8, Giao diện liên lạc SMEMA tiêu chuẩn.

Thông số kỹ thuật

Mô hình:	HS-N100M	HS-N100L
Điện áp:	AC100V/220V, 50/60Hz
Kích thước:	M	L
Kích thước PCB ((mm):	(50x50) ~ ((330x250)	(50x50) ~ ((450x330)
Kích thước kệ tạp chí ((mm):	355320560	460400560
Máy tạp chí	Máy vận chuyển phía trên, 1 phần; máy vận chuyển phía dưới 1 phần
Cung cấp không khí:	0.4 ~ 0.6Mpa, tối đa 20L/Min
Thời gian nạp PCB:	6 giây, hoặc tùy chỉnh
Độ cao vận chuyển:	900 ± 20 mm
Định hướng vận chuyển:	L-R hoặc R-L (không cần thiết)
Độ dày PCB:	Min 0.6mm
Nâng/dưới:	1-4 (bước 10mm)
Truyền thông	Tín hiệu SMEMA
Kích thước máy ((mm):	155015501250	185017801250
Trọng lượng tổng:	Khoảng 220kg	Khoảng 320kg
