| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-330BC |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

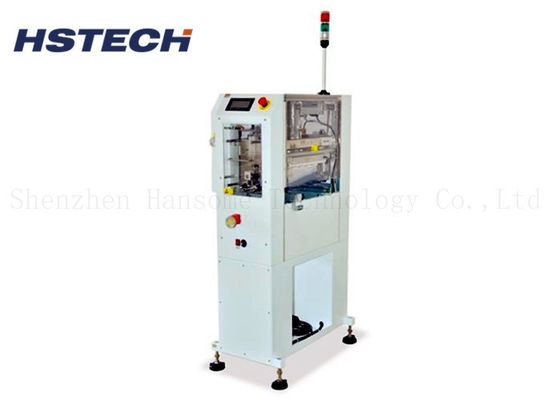

SMT sản xuất Inline PCB bề mặt bụi điện tĩnh thiết bị làm sạch
Thiết lập máy
Máy này là một máy làm sạch PCB tự động trong dây chuyền sản xuất SMT, nó được sử dụng để làm sạch bụi, tĩnh, và bẩn khác trên bề mặt PCB.Máy được sử dụng giữa máy tải PCB và máy in màn hìnhNó là một sự phát triển mới và cũng là một xu hướng cho dây chuyền sản xuất SMT, bởi vì nó làm sạch PCB trước khi hàn,do đó, các khiếm khuyết trong và sau khi hàn sẽ được loại bỏ trước.
Đặc điểm
1, Toàn bộ máy được làm bằng thép không gỉ.
2, PLC chương trình điều khiển.
3, Hai PC Keyence thương hiệu thanh gió ion ((ionizer), hai PC cuộn nhãn dán, một PC cuộn keo kết hợp cho toàn bộ quá trình làm sạch.
4, sử dụng chất ion hóa để làm sạch điện tĩnh trên PCB.
5, cuộn keo và cuộn nhãn làm việc cùng nhau để làm sạch bụi.
6, Tẩy rửa trực tuyến, máy phía trên là máy tải PCB, máy phía dưới là máy in màn hình.
7,Thiết kế kéo ra để dễ dàng thay thế các cuộn keo và bảo trì.
8, Máy tiêu chuẩn là PCB một bên sạch, quá trình làm sạch hai bên là tùy chọn.
9, Hướng tay điều chỉnh chiều rộng PCB, điều chỉnh tự động có sẵn dựa trên yêu cầu của khách hàng.
9, tín hiệu SMEMA tương thích.
Thông số kỹ thuật
| Mô hình | HS-330BC | HS-460BC | ||
| Kích thước PCB | (50*50) ~ ((460*330) | (50*50) ~ ((530*460) | ||
| Kích thước máy | 555*900*1350 | 555*1030*1350 | ||
| Trọng lượng | 90kg | 110kg | ||
| Độ dày PCB | 0.5 ~ 3.2mm |
| Nguồn cung cấp điện | AC100 ~ 230V, một pha, 300A |
| Cung cấp không khí | 0.4 ~ 0.6Mpa |
| Phẫu thuật ESD | 1 phần trăm |
| Vòng dán loại bỏ bụi | top 2 pc |
| Vòng dán | 1 phần trăm |
| Thiết bị chân không | 1 phần trăm |
| Nhãn hiệu thanh gió ion (ionizer) | 2 chiếc, chất lượng tốt nhất Keyence thương hiệu từ Nhật Bản |
| Nếu có máy thu bụi | Vâng. |
| Điều chỉnh đường dây vận chuyển | Vòng xoắn |
| Đường sắt cố định | Mặt trước được cố định |
| Tốc độ vận chuyển | 0 ~ 9m/min,được điều chỉnh |
| Độ cao vận chuyển | tiêu chuẩn 900±20mm |
| Định hướng | L đến R, hoặc R đến L, tùy chọn |
| Thời gian chu kỳ | Khoảng 8s. |
| Tín hiệu | Smema |
Sơ vẽ làm việc
