| Tên thương hiệu: | HSTECH |
| Số mẫu: | AR-7 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

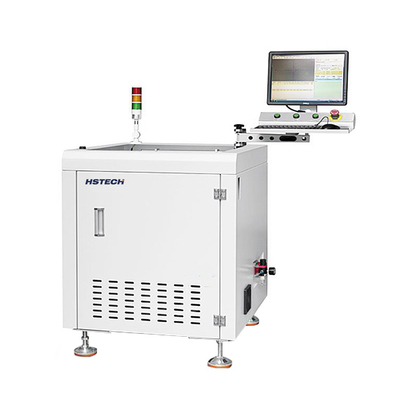

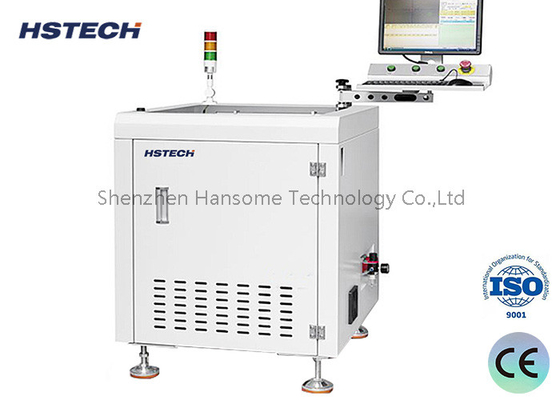

Offline tự động tách thiết bị tùy chỉnh Mini PCBA Router kích thước nhỏ Offline PCB Router
Thông số kỹ thuật
| Mô hình | AR-7 | AR-7 mini |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước làm việc | 50x50~410x460mm (tối đa) | 50x50~260x310mm (tối đa) |
| Chế độ tải | Hướng dẫn | |
| Tắt trụce/ tốc độ | 5000~60.000 vòng/phút | |
| Độ dày PCB | 0.4-4mm | |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Loại cố định | Thiết bị | |
| Chương trìnhmĐánh | Dạy thị giác, chương trình trực tuyếnmĐánh | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải roThép Tungsten | |
| Phương pháp thu thập bụi | Thu thập bụi đáy | |
| Máy thu bụi | 3 pha, 380V, 1,2KW | |
| ồn | < 75dB | |
| Hệ thống điều khiển | PC công nghiệp | |
| Nhãn hiệu trục | Thương hiệu Đức, Sycotec 4025 | |
| Động cơ phụ trợ | Dòng A5 | |
| Điều khiển chuyển động | Bảng điều khiển chuyển động 4 trục | |
| Vít chì | C5 thợ giặt vít dẫn | |
| Hướng dẫn tuyến tính | Hướng dẫn im lặng | |
| Máy ảnh | Nhãn hiệu Đức Imaging 40W industriaL camera | |
| Kích thước máy | 700*800*930 mm | 500*650*930mm |
| Màn hình | 17 inch | |
Đặc điểm
1, tách tự động ngoài tuyến.
2, Đó là một bộ định tuyến mini PCBA, phù hợp với PCB kích thước nhỏ, và nhà máy phòng tiết kiệm yêu cầu giải pháp.
3, thiết bị tùy chỉnh.
4, PC và hệ thống thị giác CCD.
5, lập trình với bồi thường và thu thập bụi.
6, Có sẵn cho PCBA kích thước tối đa 410-510mm.
7, linh hoạt để cắt hai loại sản phẩm khác nhau.
8, Nền tảng mở cho việc cho ăn và thả bằng tay, cũng có thể được trang bị cánh tay cơ khí tùy chọn (robot).
Cấu trúc nội bộ
Ứng dụng
Máy này là một máy định tuyến PCBA tự động đứng trên sàn, nó hoạt động trên một nền tảng, sử dụng PC để lập trình, định tuyến đáy tự động và thu thập bụi đáy.Máy sử dụng trục định tuyến tốc độ cao, cố định PCBA với jig, để tách lỗ đóng dấu, đường cong PCB, và các PCB không đều khác kết nối.
