| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-RM-288 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
Cấu hình tiêu chuẩn Tốc độ cao Đức Sycotec Spindle Ultra Low Working Noise Offline PCB Router
Chi tiết kỹ thuật
| Mô hình | RM-288 | RM-388 | ||||||||
| Cấu trúc | Một Spindle, nền tảng làm việc kép | |||||||||
| Kích thước máy ((mm) | 1000*1200*1550 | |||||||||
| Trọng lượng tổng | 700kg | |||||||||
| Kích thước máy thu bụi ((mm) | 625*600*1600 | |||||||||
| Năng lượng thu bụi | 3HP/2.2kw | |||||||||
| Máy thu bụi Trọng lượng | 130kg | |||||||||
| Phương pháp thu thập bụi | Bộ sưu tập đáy | |||||||||
| Kích thước nền tảng làm việc | 300*400mm | |||||||||
| Loại lái xe sân khấu | Nền tảng xoay kép, máy cắt tỉa chính xác với biến tần động cơ 3 pha | |||||||||
| Hệ thống lái xe | Trục X/Y/Z được điều khiển bởi động cơ servo,trục W được điều khiển bởi biến tần động cơ ba pha | |||||||||
| Routing Spindle | 5000 ~ 50000rpm, làm mát tự động | 5000 ~ 60000rpm, làm mát tự động | ||||||||
| Tốc độ cắt | 1-100mm/s | |||||||||
| Độ chính xác cắt | ±0,05mm | |||||||||
| Độ chính xác lặp lại | ±0,02mm | |||||||||
| Tốc độ di chuyển của trục | 800mm/s | |||||||||
| Phương pháp điều chỉnh trục Z | Động vít, hướng dẫn kép | |||||||||
| Bộ bộ định tuyến | Máy cắt phay,φ0,8 ~ φ3,0 xoay trái, Thép Tungsten Shank | |||||||||
| Kiểm soát thời gian sử dụng công cụ | Điều khiển chương trình phần mềm | |||||||||
| Chức năng bảo vệ hoạt động | rèm ánh sáng an toàn | |||||||||
| Cửa an ninh | Cửa tay | |||||||||
| Lỗi alaum | Vâng. | |||||||||
| Phương pháp chương trình | Tự lập trình, máy ảnh được điều khiển bởi bàn phím và chuột | |||||||||
Tổng quan sản phẩm

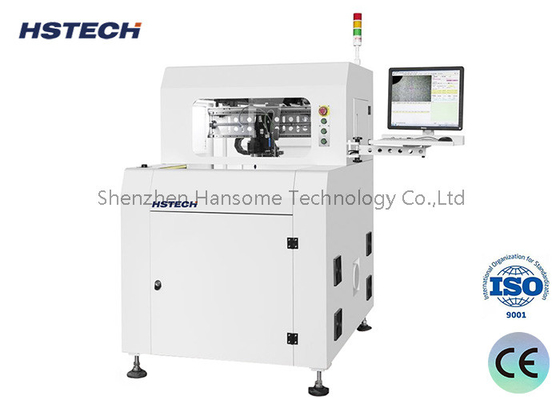

PCB Router, còn được gọi là máy cắt pcb tự động, với bộ xay sấy khô trục tốc độ cao để cắt pcba mật độ cao và chất nền vật liệu khác.
Đặc điểm
Hệ thống siêu thị giác
Sử dụng camera CCD độ phân giải cao cho phép người dùng chỉnh sửa đường cắt dễ dàng với tính năng hiệu chuẩn tự động dẫn đến hoạt động cắt rất chính xác.
Hệ thống di chuyển
Các trục X, Y và Z được làm bằng vít hướng dẫn quả bóng chính xác loại mài và được điều khiển bởi động cơ AC servo, đạt được hiệu suất chuyển động tốt và ổn định,với tần số lên đến 1K Hz thời gian phản ứng tốc độ cao và bộ lọc giảm sốc tự động.
Bộ bộ định tuyến treo sáng tạo
Thiết kế của trục lái nằm ở trung tâm, và nô lệ ở cả hai bên, đảm bảo sự ổn định và chính xác,tạo ra một cấu trúc hài hòa và kích thước nhỏ gọn.(50% nhỏ hơn tiêu chuẩn công nghiệp).
Cấu trúc bàn làm việc xoay
Thiết kế bàn làm việc được điều khiển bởi một phân khúc mô-men xoắn kéo cao ((180 độ), cung cấp độ chính xác và ổn định hơn so với bàn làm việc máy động bằng xi lanh.Thiết kế bàn làm việc quay sáng tạo này cũng cho phép hoạt động đồng thời của các thuật toán cắt khác nhau trên cả hai bàn làm việc A và B, do đó giảm khả năng chuyển đổi không hoạt động và tối đa hóa năng suất.
Hệ thống thu bụi
Hệ thống thu bụi và máy thổi chống tĩnh giữ cho hệ thống sạch sẽ trong khi vận hành, tiếng ồn cực thấp.
Quản lý lưỡi
Cho phép thiết lập lưỡi cắt theo giai đoạn làm giảm đáng kể chi phí cho các vật liệu tiêu thụ.
Hệ thống cắt
Máy cắt xay được điều khiển bởi một trục tốc độ cao với những lợi thế của một lực cắt giảm, độ chính xác cao, tiếng ồn thấp và phù hợp với tất cả các PCB cong, như đường tròn, đường thẳng, loại L hoặc U,hình vuông và hình cung.
Hệ thống chẩn đoán tự phục hồi
Hệ thống tự chẩn đoán cho phép dễ dàng khắc phục sự cố trong quá trình sản xuất và giảm thời gian ngừng hoạt động.
Máy vẽ
Hệ điều hành thân thiện
Windows7/10 phiên bản tiếng Anh hệ điều hành,đơn giản để gỡ lỗi và vận hành.
Tổng quan sản phẩm
PCB Router, còn được gọi là máy cắt pcb tự động, với bộ xay sấy khô trục tốc độ cao để cắt pcba mật độ cao và chất nền vật liệu khác.
Ưu điểm
1Thiết kế tiêu chuẩn tốc độ cao Đức Sycotec trục
2, Tiếng ồn làm việc cực thấp (dưới 75dB)
