| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-ST400 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

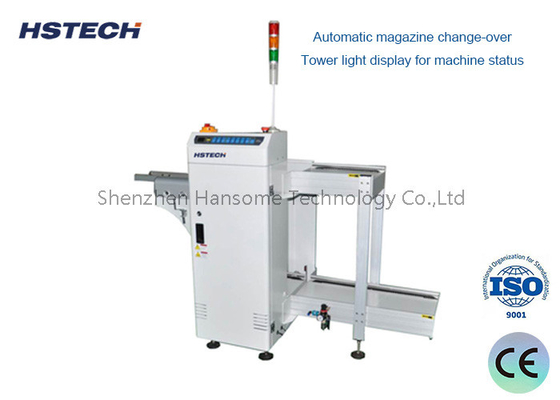

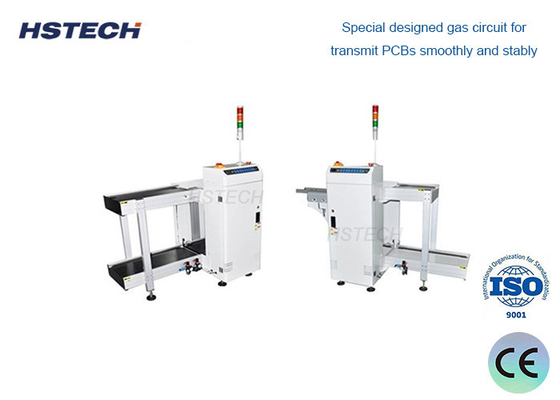

ESD Dải vận chuyển dây chuyền PCB thả cho quá trình sản xuất an toàn và với kết nối tín hiệu Smema
Ứng dụng
Máy này được sử dụng để dỡ / thu thập PCB trần từ dây chuyền sản xuất SMT sau khi đánh dấu bằng laser.
Đặc điểm
1. điều khiển chương trình PLC Panasonic.
2. Kiểm soát nút LED truyền thống và đơn giản.
3, kết nối tín hiệu Smema.
4, Điều chỉnh độ dày PCB bằng tay.
5, Điều chỉnh chiều rộng PCB crank tay.
6, hiển thị trạng thái ánh sáng LED.
7, cấu trúc nhôm, thiết kế đáy nặng để ngăn chặn dịch chuyển.
8, chế độ truyền thông được cung cấp.
9Chỉ mất 10 giây để thay đổi dòng sản phẩm.
10, Chạy không ngắt.
11, dây chuyền vận chuyển ESD.
12, hiển thị lỗi máy tự lập trình,những lỗi khác nhau có mã khác nhau,mỗi mã có hướng dẫn bảo trì có liên quan được dán ở phía sau của cửa máy
Thông số kỹ thuật
| Chức năng |
Được sử dụng để thu thập PCB trần để dòng SMT từ máy thượng nguồn |
| Độ cao vận chuyển | 910±30mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước |
| Độ dày PCB | 0.6~4.0mm |
| Chiều cao của các thành phần PCB | ±35mm |
| Thời gian cho PCB | Khoảng 10 giây hoặc chỉ định |
| Trọng lượng bảng | ≤3kg |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 0.6Mpa |
| Tiêu thụ không khí | < 20L/min |
| Tín hiệu | SMEMA |
| Mô hình | HS-ST400 | HS-ST530 |
| Chiều dài PCB hiệu quả | 50~400mm | 50~530mm |
| Độ rộng PCB vận chuyển | 50~400mm | 50~500mm |
| Độ dày PCB | Min 0.6mm | Min 1,0mm |
| Kích thước máy | 650*670*1200mm | 800*880*1200mm |
| Trọng lượng | 170kg | 190kg |
Chi tiết sản phẩm
1- Chuỗi truyền tải tự động
Khung vật liệu được vận chuyển vào và ra khỏi đường ray bằng cách sử dụng chuỗi cao su màu đen PC40.
2.LED bảng điều khiển màu sắc
Điều khiển sử dụng điều khiển Siemens PLC, được trang bị chức năng chuyển đổi nút cảm ứng nhẹ.
3Động cơ giảm tốc độ đơn hướng
Để đạt được hiệu ứng tăng mô-men xoắn và giảm tốc thông qua các kết hợp bánh răng khác nhau bên trong động cơ giảm tốc.
4Máy tách dầu nước
Sức mạnh tốt, chống nhiệt, không dễ bị lão hóa, hiệu suất niêm phong tốt, độ minh bạch cao và thân cốc lớn.
5- Đường tín hiệu.
Cấu hiệu được trang bị tiêu chuẩn, có thể được kết nối trực tuyến với các thiết bị khác.
6. Hệ thống báo động
Được xây dựng trong chức năng tìm lỗi chi tiết và hệ thống phát hiện an toàn, với báo động âm thanh và ánh sáng và chương trình xử lý văn bản ngay lập tức trong trường hợp bất thường, thuận tiện để xử lý.
7- Thiết bị đẩy đĩa
Tự động đưa tấm kim loại vào máy dưới mà không cần xử lý bằng tay, dẫn đến hiệu quả cao.
8.Vỏ bọc bột điện tĩnh
Tất cả các vỏ thiết bị đều được phủ bằng bột điện tĩnh, đảm bảo bề mặt bền mà không bị bóc sơn.
Chú ý!
Nơi lắp đặt: Không lắp đặt thiết bị trong môi trường có nhiều bụi / sương mù dầu / bụi dẫn điện / khí ăn mòn / khí dễ cháy / độ ẩm / rung động cú sốc / nhiệt độ cao,ngay cả khi sử dụng trong môi trường bên ngoài
