| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-UD330 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 bộ mỗi tháng |

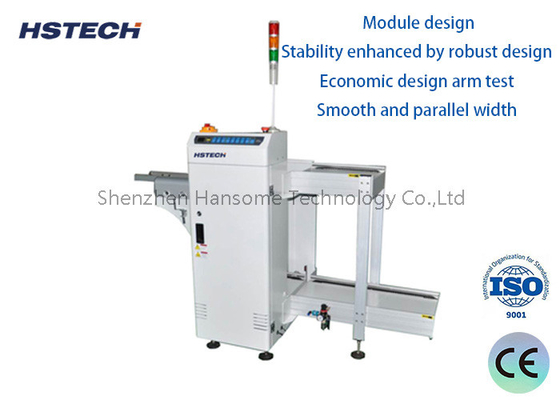

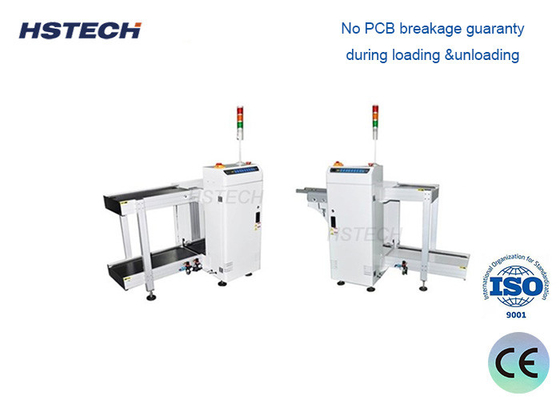

330mm Width LED Button/Touch Screen Control PCB Unloader với 3 tạp chí, Mitsubishi PLC, ZD Motor Driven
Ứng dụng
Máy thả PCB này được sử dụng ở cuối dây chuyền sản xuất SMT, nó được sử dụng để thu thập PCB vào tạp chí.
Đặc điểm
1. Mitsubishi PLC
2Động cơ lái ZD.
3- Vành băng chuyền dày hơn.
4. 3 tạp chí thay đổi công cụ, 1 tạp chí ở phía trên, và 2 tạp chí ở phía nút.
5Chế độ điều khiển nút LED với 3 màn hình ánh sáng.
6Cấu trúc máy của thép không gỉ và hồ sơ nhôm là ổn định và dễ bảo trì.
7- Điều chỉnh chiều rộng trơn tru và song song với một crank tay.
8. Động cơ chính xác đẩy bảng mạch in trên tạp chí
9Các thiết bị khí nén trên và dưới cố định người giữ tạp chí.
10. Khả năng tương thích SMEMA.
Thông số kỹ thuật
| Chức năng | Đơn vị này được sử dụng để dỡ PCB. |
| Độ cao vận chuyển | 910±30mm |
| Thời gian tải PCB | Khoảng 6 giây. |
| Thay đổi tạp chí theo thời gian | Khoảng 30 giây. |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước ((hoặc chỉ định) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Áp suất không khí | 4-6bar |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | Bên trên: 1 pc, bên dưới: 2 pc |
| Tốc độ vận chuyển | 0.5-20M/min hoặc tùy chỉnh |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Tín hiệu | SMEMA |
| Mô hình | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Kích thước máy | 1900*800*1200mm | 2320*880*1200mm | 2620*940*1200mm | 2620*1080*1200mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| Trọng lượng | 140kg | 220kg | 280kg | 320kg |
