| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-FS5331R |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 chiếc mỗi tháng |

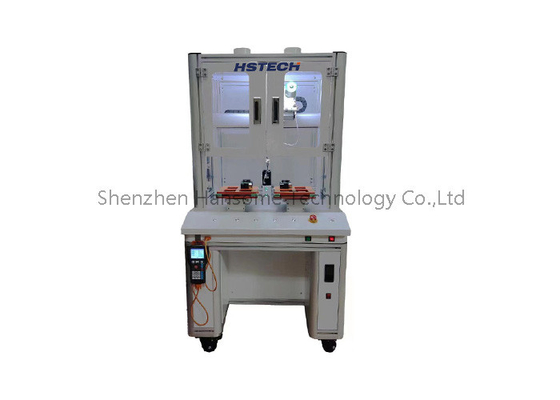

Robot hàn tự động, nền tảng đôi, độ chính xác cao, cấu trúc bền
Lời giới thiệu
Máy hàn tự động mô hình này là máy hàn mô hình đứng sàn, khác với máy hàn máy tính để bàn, nó là một robot hàn thuận tiện và linh hoạt hơn.Máy này áp dụng hệ thống làm việc 5 trục, với nền tảng hàn kép, sắt hàn đơn / đầu
máy phù hợp cho nhiều loại hàn PCBA, mộtRobot hàn utomatic thay thế hàn thủ công để cải thiện hiệu quả công việc và cải thiện chất lượng hàn.
Đặc điểm
1, Cơ thể máy cấu trúc kim loại bền, mô hình đứng sàn, hoạt động hai nền tảng.
2,5 trục hoạt động, với trục xoay R.
3, 500 * 300 * 300mm đường đi, phạm vi đi có thể được tùy chỉnh theo yêu cầu của khách hàng.
4, Đồng hàn đơn phạm vi di chuyển có nhiều tùy chọn tùy thuộc vào kích thước sản phẩm, cũng có thể tùy chỉnh để gấp đôi hoặc gấp ba đồng hàn đôi.
5, Hỗ trợ nhiều phương pháp hàn, hàn điểm, hàn kéo và các chức năng khác.
6,Dạy lập trình hanger, thiết lập thủ công tất cả các điểm hàn, cũng hỗ trợ nhập đồ họa CAD.
7, Sử dụng chất lượng cao Đài Loan Hiwin thương hiệu hướng dẫn tuyến tính, đảm bảo độ chính xác di chuyển.
8, Máy sử dụng động cơ Stepper và điều khiển dây đai thời gian.
Thông số kỹ thuật
| Mô hình | HS-S5331R | HS-S6331R | |
| Điện áp | AC110V/220V,50/60Hz | ||
| Phạm vi hoạt động X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
| Trục R | 360 độ. | ||
| X/Y/Z tốc độ di chuyển | tối đa 300mm/s | ||
| Hệ thống lái | Động cơ bước, dây đai hẹn giờ | ||
| Hướng dẫn tuyến tính | Hướng dẫn chính xác cao thương hiệu Đài Loan | ||
| Độ chính xác lặp lại | ±0,02mm | ||
| Lập trình | Chiếc dây chuyền dạy | ||
| Hệ thống điều khiển | Bảng điều khiển | ||
| Lưu trữ chương trình |
Nó có thể lưu trữ một ngàn bộ dữ liệu xử lý và một
xử lý tập tin có thể chiếm tới 3M không gian lưu trữ
(năm ngàn điểm xử lý)
|
||
| Không gian lưu trữ tệp |
Hộp cầm tay 256M, thẻ ngoại tuyến 32M, tập tin xử lý duy nhất lên đến
Không gian lưu trữ 3M (100.000 điểm xử lý)
|
||
| Tài liệu hỗ trợ | CAD | ||
| Làm sạch sắt Tin | Làm sạch không khí / khí | ||
| Giao diện bên ngoài | USB+RS232 | ||
| Phương pháp hàn | Điểm hàn / kéo hàn | ||
| Trọng lượng | 65kg | 70kg | |
| Kích thước máy |
715*585*800mm |
815*685*800mm | |
Cấu hình máy chính
1, Lò hàn đôi, nền tảng làm việc Y đôi
2Ứng dụng lập trình đeo tay
3, Bộ điều khiển sưởi ấm
4, Bộ điều khiển thiếc bị hỏng
5, Bộ pin hàn
6, Đầu hàn
7, Các thành phần bằng thiếc
8Hộp làm sạch
Chi tiết máy
1.Handheld lập trình
Các chức năng là hoàn chỉnh, dễ học và hiểuvà lưu trữ một tập tin xử lý duy nhất mất 3M (có thể lưu trữ 100000 điểm xử lý).
2.Cầu máy bay thân thép
Cơ thể được làm bằng vật liệu hợp kim nhôm, chạy liên tục và trơn tru với tiếng ồn thấp.
3.360 độ hàn xoay
Các khớp hàn đầy đủ và đồng đều, và chất lượng sản phẩm được cải thiện. Đầu Luotie có thể được tùy chỉnh theo sản phẩm, với khả năng hàn mạnh mẽ.
4. Bất kỳ quỹ đạo hàn nào
Có khả năng vẽ các điểm, đường thẳng, bề mặt, vòm và các đường cong bất thường liên tục mà không bị gián đoạn, đạt được bất kỳ quỹ đạo không phẳng 3D nào.
