| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-LD390 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

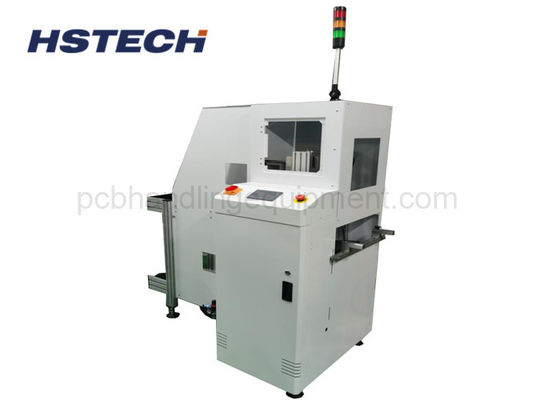

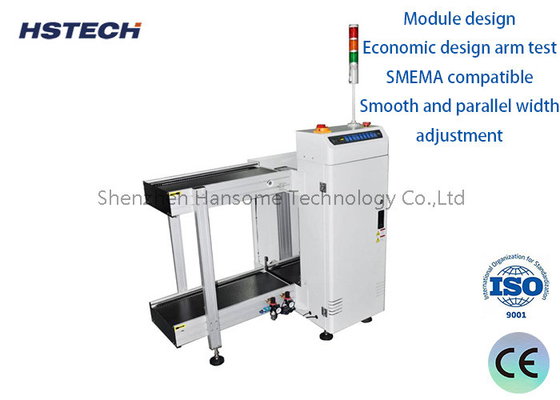

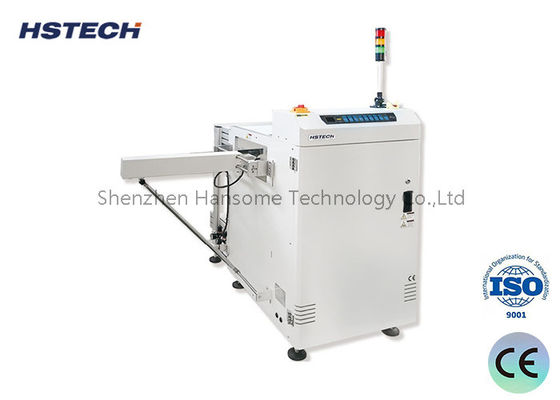

Máy tải PCB SS304 20M / Min 40mm Pitch với SMEMA cho SMT Line
Lời giới thiệu:
Máy nạp PCB là một thiết bị tự động chủ yếu được sử dụng để tự động nạp và dỡ bảng PCB trên các dây chuyền sản xuất PCB (Bảng mạch in).Nó được sử dụng rộng rãi trong ngành công nghiệp sản xuất điện tử bằng cách cải thiện hiệu quả sản xuất và giảm hoạt động thủ công.
Ứng dụng:
Đơn vị này được sử dụng để tải PCB và vận chuyển PCB trên dây chuyền sản xuất SMT.
Đặc điểm:
1Thiết kế kín, chống bụi, bảo vệ tốt PCB.
2, cửa sổ quan sát, người vận hành có thể xem quá trình làm việc rõ ràng.
3, thân máy thép không gỉ, ổn định với tuổi thọ dài.
4, Sự ổn định được tăng cường bởi thiết kế mạnh mẽ.

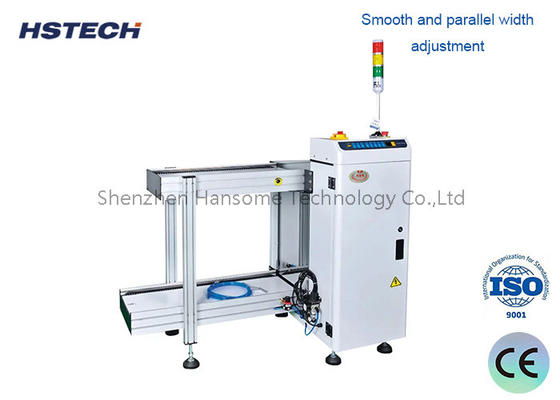

5, Điều chỉnh chiều rộng trơn tru và song song.
6, ba tạp chí giá ứng dụng.
7, Kẹp khí nén trên và dưới để đảm bảo giá tạp chí.
8Không có bảo hành vỡ PCB trong quá trình tải và dỡ.
9,SMEMA tương thích.
Chi tiết:
| Tên sản phẩm | Máy tải PCB |
| Độ cao vận chuyển | 910±30mm |
| Thời gian tải PCB | Khoảng 6 giây. |
| Thời gian thay thế tạp chí | Khoảng 30 giây. |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước ((hoặc chỉ định) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Áp suất không khí | 4-6bar |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | Bên trên: 1 pc, bên dưới: 2 pc |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Tốc độ vận chuyển | 0.5-20M/min hoặc tùy chỉnh |
| Tín hiệu | SMEMA |
Dòng công việc
Nạp: Robot lấy tấm PCB từ đơn vị lưu trữ và gửi nó đến thiết bị sản xuất thông qua băng chuyền.
Định vị: Bộ cảm biến đảm bảo bảng PCB được đặt chính xác trong thiết bị sản xuất.
Xử lý: PCB được xử lý trong thiết bị sản xuất.
Thả: Sau khi xử lý, robot di chuyển bảng PCB trở lại đơn vị lưu trữ hoặc quy trình tiếp theo.
Ưu điểm
Cải thiện hiệu quả: Hoạt động tự động làm giảm can thiệp bằng tay và cải thiện hiệu quả sản xuất.
Giảm lỗi: Hệ thống tự động làm giảm lỗi vận hành của con người.
Cải thiện độ chính xác: Đảm bảo vị trí chính xác của bảng PCB trong thiết bị sản xuất.
Giảm chi phí: Sử dụng lâu dài có thể giảm chi phí lao động.
Các lĩnh vực ứng dụng
Sản xuất điện tử: Được sử dụng để sản xuất và lắp ráp bảng PCB.
Điện tử ô tô: Được sử dụng để sản xuất các đơn vị điều khiển điện tử ô tô.
Điện tử tiêu dùng: Được sử dụng để sản xuất PCB của các thiết bị như điện thoại thông minh và máy tính bảng.
