| Tên thương hiệu: | GKG |
| Số mẫu: | GT++ |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

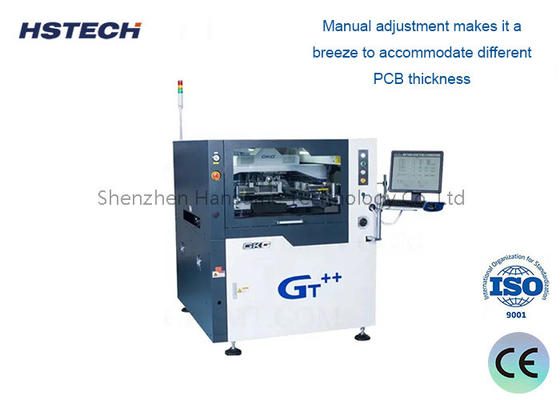

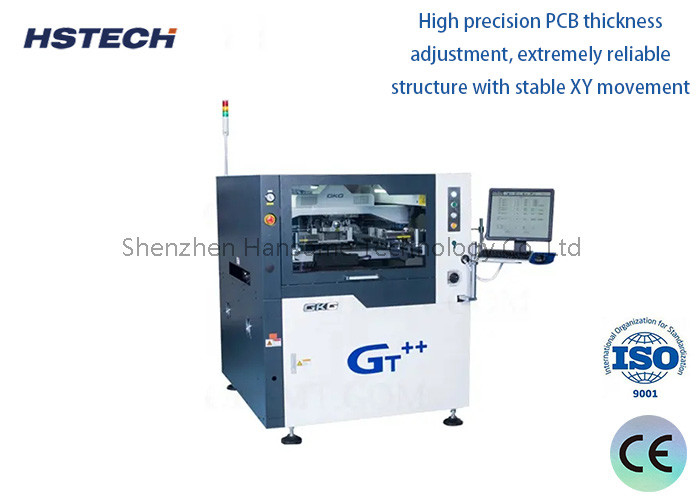

Máy in stencil GKG SMT Solder Paste với chức năng làm sạch giọt
Lời giới thiệu
xử lý bảng M kích thước, GT++ là thành thạo trong việc cung cấp tất cả các nhu cầu kinh doanh của bạn. Nó thành công đạt được 01005 in thu nhỏ.hệ thống làm sạch cải tiến của chúng tôi đảm bảo rằng bất kỳ mảng bám còn lại trong lưới sẽ được loại bỏ trước khi in. Các chức năng kiểm tra dán 2D có thể phát hiện không đủ dán, cầu nối và các khiếm khuyết khác. GT ++ cũng được trang bị đầu và bên máy kẹp,do đó đảm bảo chất lượng in cao hơn.
Thông số kỹ thuật
| Mô hình | GT++ |
| Kích thước PCB tối đa | 510x510mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Độ cao vận chuyển | 900±40mm |
| Khoảng cách cạnh bảng | 2.5mm |
| Chiều cao của bảng | 23mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | tối đa 1500mm/s, điều khiển chương trình |
| Phương pháp vận chuyển | Một giai đoạn |
| Định vị PCB (phương pháp hỗ trợ) | Đinh từ tính / khối hỗ trợ / bàn tự động lên xuống |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp trên cùng
|
| Kẹp bên | |
| Chức năng hấp thụ | |
| Chụp ấn |
0-20mm
|
|
Chế độ in
|
một/hai lần
|
|
Tốc độ in
|
10-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
| Áp suất in | 0.5-10kg |
| Kích thước khung mẫu | 470*370mm~737*737mm ((nhiều độ dày 20-40mm) |
|
Hệ thống làm sạch
|
Hệ thống làm sạch loại mưa
|
| Khô, ẩm chân không ba chế độ | |
| Làm sạch qua lại | |
|
CCD FOV
|
10x8mm
|
| Các loại nhãn hiệu tín nhiệm | Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn |
| Pad | |
| lỗ | |
| Hệ thống camera | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
Hiệu suất máy
| Mô hình | GT++ |
| Độ chính xác vị trí lặp lại | ± 12,5um@6,CPK≥2.0 |
| Độ chính xác in | ±18um@6,CPK≥2.0 |
| Thời gian chu kỳ in | <7,5 giây |
| Dựa trên hệ thống thử nghiệm của bên thứ ba ((CTQ) xác minh vị trí in đệm hàn thực tế lặp lại độ chính xác | |
Thông số kỹ thuật toàn bộ máy
|
Nguồn cung cấp điện
|
AC:220±10%,50/60HZ, 3.0KW
|
|
Áp suất không khí
|
4~6 kgf/cm2
|
|
Tiêu thụ không khí
|
khoảng 5L/min
|
|
Nhiệt độ hoạt động
|
-20°C~+45°C |
|
Độ ẩm hoạt động
|
30%~60%
|
|
Kích thước máy(không có đèn tháp) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1100kg |
Đặc điểm
1, hệ thống kỹ thuật số CCD, hệ thống đường quang hoàn toàn mới, ánh sáng tròn đồng nhất và độ sáng cao của nguồn ánh sáng đồng trục.cho phép điểm đánh dấu khác nhau có thể dễ dàng nhận ra (bao gồm cả điểm đánh dấu không đồng đều) chẳng hạn như bọc thiếc, bọc đồng, bọc bạc, hàn bằng không khí nóng, FPC và nhiều loại PCB màu khác nhau.
