| Tên thương hiệu: | GKG |
| Số mẫu: | G9+ |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
Máy dán hàn hiệu suất cao cho hệ thống MES 4.0 công nghiệp
Lời giới thiệu
Máy in bột hàn hoàn toàn tự động G9 + là một máy cao cấp cho các ứng dụng cao cấp SMT có thể đáp ứng các yêu cầu quy trình in của 03015, khoảng cách 0,25, độ chính xác cao,và tốc độ cao.
Thông số kỹ thuật
| Mô hình | G9+ |
| Kích thước PCB tối đa | 450x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Độ cao vận chuyển | 900±40mm |
| Khoảng cách cạnh bảng | 2.5mm |
| Chiều cao của bảng | 15mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | tối đa 1500mm/s, điều khiển chương trình |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh từ tính/đường hỗ trợ/bàn làm theo tay |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp trên cùng
|
| Kẹp bên | |
| Chức năng hấp thụ | |
| Chụp ấn |
0-20mm
|
|
Chế độ in
|
một/hai lần
|
|
Tốc độ in
|
10-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
| Áp suất in | 0.5-10kg |
| Kích thước khung mẫu | 470*370mm~737*737mm ((nhiều độ dày 20-40mm) |
|
Hệ thống làm sạch
|
Hệ thống làm sạch loại mưa
|
| Nắm chân không tăng cường | |
| Khô, ẩm chân không ba chế độ | |
| Làm sạch qua lại | |
|
CCD FOV
|
10x8mm
|
| Các loại nhãn hiệu tín nhiệm | Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn |
| Pad | |
| lỗ | |
| Hệ thống camera | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
Hiệu suất máy
| Mô hình | G9+ |
| Độ chính xác vị trí lặp lại | ± 12,5um@6,CPK≥2.0 |
| Độ chính xác in | ±18um@6,CPK≥2.0 |
| Thời gian chu kỳ in | <7,5 giây |
| Dựa trên hệ thống thử nghiệm của bên thứ ba ((CTQ) xác minh vị trí in đệm hàn thực tế lặp lại độ chính xác | |
Thông số kỹ thuật toàn bộ máy
|
Nguồn cung cấp điện
|
AC:220±10%,50/60HZ, 3.0KW
|
|
Áp suất không khí
|
4~6 kgf/cm2
|
|
Tiêu thụ không khí
|
khoảng 5L/min
|
|
Nhiệt độ hoạt động
|
-20°C~+45°C |
|
Độ ẩm hoạt động
|
30%~60%
|
|
Kích thước máy(không có đèn tháp) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
Đặc điểm
1. Hệ thống kỹ thuật số CCD, hệ thống đường quang mới, ánh sáng tròn đồng nhất, độ sáng cao của nguồn ánh sáng đồng trục.giúp dễ dàng xác định các điểm thị trường khác nhau (bao gồm cả các điểm đánh dấu không đồng đều), chẳng hạn như bọc thiếc, bọc đồng, bọc bạc, hàn bằng không khí nóng, FPC và các loại màu PCB khác nhau.

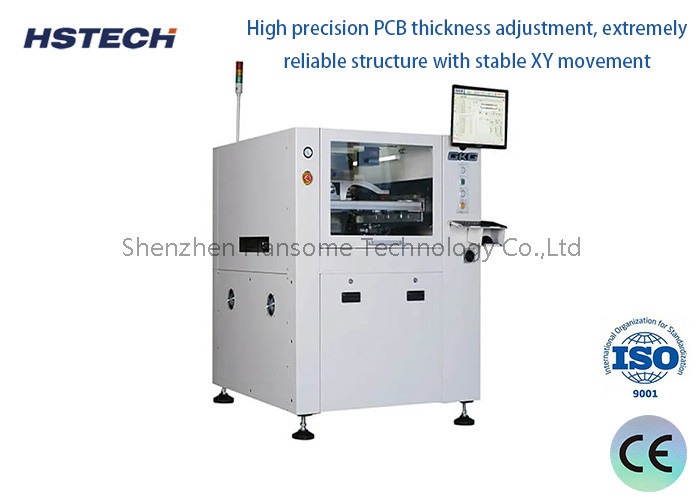

2. Điều chỉnh độ dày PCB chính xác cao, cấu trúc cực kỳ đáng tin cậy và chuyển động XY ổn định. Điều chỉnh bằng tay có thể dễ dàng thích nghi với độ dày PCB khác nhau.
3Hệ thống định vị đường ray hướng dẫn, bảng đường ray hướng dẫn mô hình mới có thể tháo rời, kẹp bên linh hoạt có thể lập trình, được thiết kế đặc biệt cho FPC và PCB cong, thực hiện một thiết bị kẹp độc đáo.Thông qua lập trình phần mềm, không bị ảnh hưởng PCB chọn có thể tự động kéo dài và thu hồi.
4Thiết kế cấu trúc máy cạo mới và sáng tạo áp dụng một hệ thống cạo toàn diện, cải thiện sự ổn định và tuổi thọ của máy cạo.
