| Tên thương hiệu: | GKG |
| Số mẫu: | GSE |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

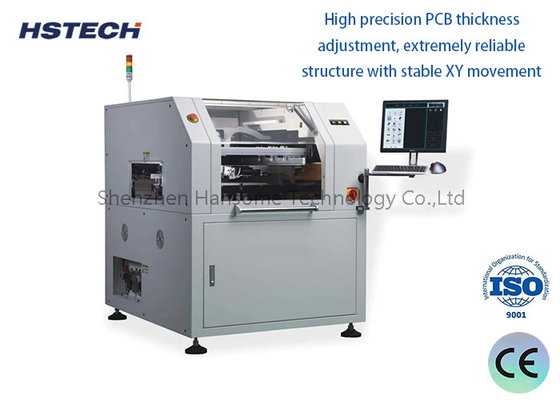

Máy in toàn bộ Maunal/Automatic Printer SMT Solder Paste Stencil cho PCB lên đến 400x340mm
1Máy in mạ hàn tự động hoàn toàn đạt được vị trí in chính xác thông qua hệ thống hình ảnh.Hệ thống có thể tự động xác định các đặc điểm của tấm in và thực hiện điều chỉnh chính xác theo các thông số đã đặt trướcNó đảm bảo rằng vị trí in là chính xác từ toàn bộ.Máy in thiếc tự động có thể giảm đáng kể lỗi của con người và cải thiện chất lượng in sản phẩm.
2. Máy in bột hàn tự động có khả năng in tốc độ cao. Thiết bị áp dụng cấu trúc cơ học tiên tiến và công nghệ điều khiển chuyển động,có thể hoàn thành công việc in nhanh hơnin tốc độ cao không chỉ cải thiện hiệu quả sản xuất, mà còn giảm chu kỳ sản xuất và tăng năng lực sản xuất.
3. Máy in bột hàn tự động có chức năng hoạt động tự động cùng một lúc. Trong quá trình in mà không có sự can thiệp của con người, thiết bị có thể tự động hoàn thành in,hiệu chuẩn và làm sạch- Hoạt động tự động này không chỉ giảm thời gian và chi phí của hoạt động bằng tay,nhưng cũng cải thiện độ chính xác và ổn định của hoạt động và giảm các vấn đề chất lượng gây ra bởi nhân tố.
4. Máy in bột hàn tự động cũng có tính linh hoạt và thích nghi tốt, thiết bị có thể tự động điều chỉnh theo các yêu cầu làm việc khác nhau vào các điểm,phù hợp với nhiều kích thước khác nhau, hình dạng và độ dày của tấm in. Sự linh hoạt này làm cho thiết bị phù hợp với nhiều loại sản phẩm điện tử khác nhau.
5Máy in thiếc tự động trong ngành công nghiệp sản xuất điện tử đóng một vai trò quan trọng, thông qua vị trí in chính xác của nó, công suất in tốc độ cao,chức năng vận hành tự động và khả năng thích nghi linh hoạt, các thiết bị cải thiện chất lượng in ấn và hiệu quả sản xuất, cho việc sản xuất các sản phẩm điện tử để cung cấp một đảm bảo đáng tin cậy.
Thông số kỹ thuật
| Mô hình | GSE |
| Kích thước stencil | 370x370mm ((min kích thước) |
| 737x737mm (kích thước tối đa) | |
| 20-40mm ((nhiệm) | |
| Kích thước PCB tối đa | 400x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| PCB warpage | tối đa 1% đường chéo PCB |
| Độ cao vận chuyển | 900±40mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | Max 1500mm/s, có thể được điều chỉnh |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh nam châm/đàn hỗ trợ/bàn lên xuống |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp phía trên / kẹp bên
|
| Đầu in |
Hai đầu in động cơ độc lập
|
|
Áp lực của máy ép
|
0.5 ~ 10kg (Chỉ khiển chương trình)
|
|
Tốc độ in
|
6-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
|
Hệ thống làm sạch
|
Thêm hấp thụ chân không, khô, ướt, chân không 3 chế độ
|
|
CCD FOV
|
8x6mm
|
| Phạm vi điều chỉnh máy |
X: ± 3mm, Y: ± 7 mm, θ: ± 2°
|
| Tầm nhìn |
Nhìn lên / xuống cấu trúc quang học / CCD / hình học Mô hình phù hợp
|
Thông số kỹ thuật toàn bộ máy
|
Lặp lại vị trí chính xác
|
±0,01mm
|
|
Độ chính xác in
|
±0,025mm
|
|
Thời gian chu kỳ
|
< 8 giây
|
|
Thay đổi sản phẩm
|
cũ: <3 phút, mới: <5 phút |
|
Cung cấp không khí
|
4~6 kgf/cm
|
| Nguồn cung cấp điện |
AC:220±10%,50/60HZ, 2,5KW
|
| Phương pháp kiểm soát | PC |
| Hệ thống vận hành |
Windows XP/Win7
|
|
Kích thước máy
|
1158 ((L) x 1362 ((W) x 1463 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
