| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-FS5331R |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 chiếc mỗi tháng |
Robot hàn tự động, Mỏ hàn đơn/đôi/ba, Độ chính xác cao, Cấu trúc bền bỉ
Giới thiệu
Máy hàn tự động là một thiết bị đa chức năng, có thể điều chỉnh góc hàn, hướng hàn và cài đặt điểm hàn tùy ý, kiểm soát lượng thiếc vào và ra, kiểm soát kích thước điểm hàn, và đảm bảo tốt hơn các yêu cầu về quy trình hàn của sản phẩm khách hàng. Máy có năm trục, ngoài trục XYZ thông thường, còn có một trục cấp thiếc được điều khiển bằng động cơ bước độc lập, và cũng có một trục xoay có thể xoay 360° theo mọi hướng. Chúng tôi gọi nó là trục R, có trục xoay này. Chức năng chính là nó có thể tránh hiệu quả các linh kiện quá cao trên các bo mạch PCB khác nhau, và ảnh hưởng của các vật thể như chip, dây hoặc đầu cuối đến không gian di chuyển của đầu mỏ hàn, và có thể điều chỉnh góc hàn, ống dẫn thiếc và đầu kim tùy ý. Dây thiếc có thể được gửi chính xác đến đầu mỏ hàn để phù hợp với bề mặt thiếc nóng chảy thích hợp của sản phẩm của khách hàng để tránh hiện tượng kẹt thiếc do nhiều nguyên nhân khác nhau trong quá trình hàn. Máy có thể tăng năng lực sản xuất lên hơn 30% trong quá trình sản xuất và ứng dụng thực tế, và phù hợp với nhiều sản phẩm điện tử khác nhau như ô tô điện tử, mạch tích hợp, mạch in, màn hình LCD màu, động cơ, chân cắm, phích cắm, công tắc và PCB.
Tính năng
1, Thân máy bằng kim loại bền bỉ, kiểu dáng đứng sàn, vận hành hai nền tảng.
2, Hoạt động 5 trục, với trục xoay R.
3, Khoảng cách di chuyển 500*300*300mm, phạm vi di chuyển có thể được tùy chỉnh theo yêu cầu của khách hàng.
4, Mỏ hàn đơn có nhiều tùy chọn phạm vi di chuyển tùy thuộc vào kích thước sản phẩm, cũng có thể tùy chỉnh thành mỏ hàn đôi hoặc ba.
5, Hỗ trợ nhiều phương pháp hàn, hàn điểm, hàn kéo và các chức năng khác.
6, Lập trình bằng bảng điều khiển, cài đặt thủ công tất cả các điểm hàn, cũng hỗ trợ nhập bản vẽ CAD.
7, Sử dụng Thanh dẫn hướng tuyến tính thương hiệu Hiwin của Đài Loan chất lượng cao, đảm bảo độ chính xác khi di chuyển.
8, Máy sử dụng động cơ bước và điều khiển bằng dây curoa.
Thông số kỹ thuật
| Model | HS-S5331R | HS-S6331R | |
| Điện áp | AC110V/220V,50/60Hz | ||
| Phạm vi làm việc X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
| Trục R | 360 độ | ||
| Tốc độ di chuyển X/Y/Z | tối đa 300mm/s | ||
| Hệ thống truyền động | Động cơ bước, dây curoa | ||
| Thanh dẫn hướng tuyến tính | Thanh dẫn hướng độ chính xác cao thương hiệu Đài Loan | ||
| Độ chính xác lặp lại | ±0.02mm | ||
| Lập trình | Bảng điều khiển | ||
| Hệ thống điều khiển | Bảng điều khiển | ||
| Lưu trữ chương trình |
Nó có thể lưu trữ một nghìn bộ dữ liệu xử lý và một tệp xử lý duy nhất có thể chiếm lên đến 3M dung lượng lưu trữ
(năm nghìn điểm xử lý)
Dung lượng lưu trữ tệp
|
||

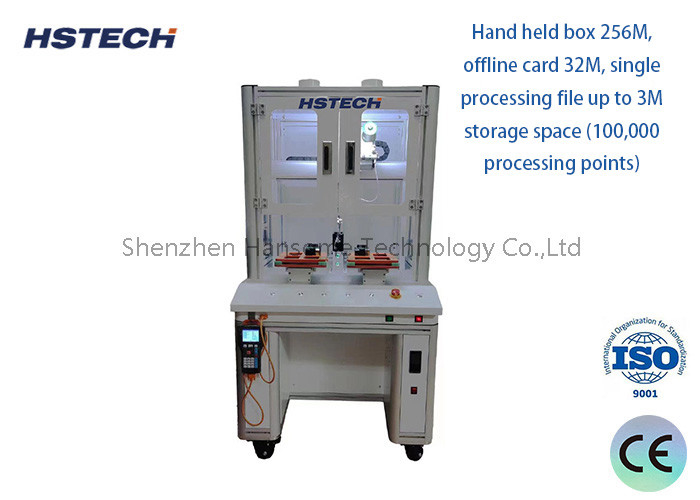

| Hộp cầm tay 256M, thẻ ngoại tuyến 32M, một tệp xử lý duy nhất lên đến |
3M dung lượng lưu trữ (100.000 điểm xử lý)
Hỗ trợ tài liệu
|
||
| CAD | Làm sạch thiếc | ||
| Làm sạch bằng khí/khí nén | Giao diện ngoài | ||
| USB+RS232 | Phương pháp hàn | ||
| Hàn điểm/kéo | Trọng lượng | ||
| 65 | kg70kg | Kích thước máy | |
| 715*585*800mm |
815*685*800mm |
||
Cấu hình máy chính
1, Mỏ hàn đôi, nền tảng làm việc Y đôi
2, Lập trình viên bảng điều khiển cầm tay
3, Bộ điều khiển gia nhiệt
4, Bộ điều khiển đứt thiếc
5, Cụm bút hàn
6, Đầu hàn
7, Linh kiện ra thiếc
8, Hộp làm sạch
