| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-330BF |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

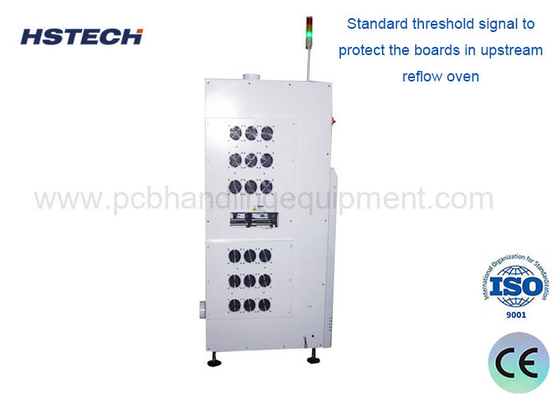

Máy xử lý bảng PCB SMT với Panasonic PLC, Fan, FIFO LIFO
Lời giới thiệu
Máy đệm PCB này là một thiết bị đệm bảng thông minh, nó có 25 lớp để lưu trữ các PCB, mỗi lớp có riêng của nó
tín hiệu, và mỗi lớp đã được đặt tên một số, khi máy downstream cung cấp tín hiệu cho lớp số, bộ đệm sẽ chấp nhận
tín hiệu trả lời ra lệnh cho lớp, sau đó tự động chọn và vận chuyển PCB đến máy downstream.
Đặc điểm
1, điều khiển PLC Panasonic.
2, Smart màn hình cảm ứng bảng điều khiển.
3,Với chức năng FIFO và By-pass, hoặc cắt giảm chức năng đa.
4, Sử dụng động cơ servo để định vị chính xác.
5, Hiwin dẫn vít để điều chỉnh chiều rộng, trơn tru và ổn định.
6Thiết bị nâng tạp chí mượt mà, lái xe servo chính xác.
7, Ống quạt và ống xả tùy chọn để xả nhiệt.
8, giao diện hoạt động bằng tiếng Anh.
9, Toàn bộ máy là khối lượng nhỏ, sẽ không mất nhiều không gian nhà máy.

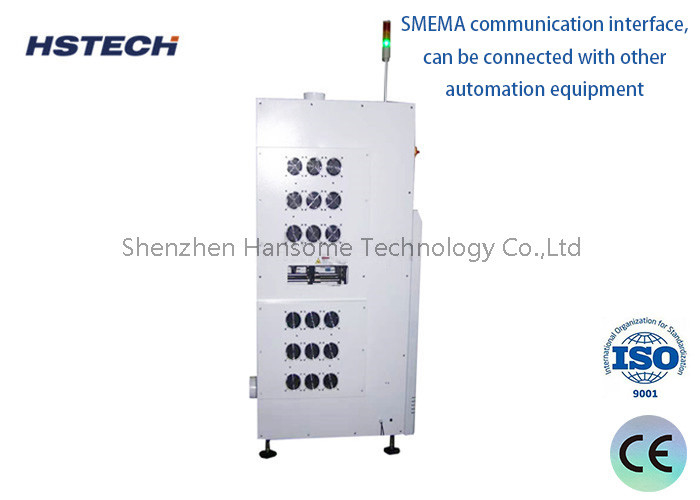

10, giao diện liên lạc SMEMA, có thể được kết nối với các thiết bị tự động hóa khác.
11, màn hình LED ba màu cho tình trạng máy.
Thông số kỹ thuật
| Mô hình: | HS-BF330 | ||||
| Điện áp: | AC220V,50/60Hz | ||||
| Kích thước PCB: | L ((50*50) - ((450*330) mm | ||||
| Cung cấp không khí: | 4-6 bar, tối đa 15L/min | ||||
| Độ cao vận chuyển: | 900 ± 20 mm | ||||
| Định hướng vận chuyển: | L-R hoặc R-L (không cần thiết) | ||||
| Độ dày PCB: | tối thiểu 0,46mm | ||||
| Nâng/dưới: | 1-4 (bước 10mm) | ||||
| Khả năng lưu trữ | 25pcs hoặc tùy chỉnh | ||||
| Thời gian chu kỳ | Khoảng 15 giây. | ||||
| Truyền thông | SMEMA | ||||
| Tùy chọn | Quạt, cửa sổ quan sát | ||||
| Chứng nhận | CE | ||||
| Kích thước máy: | 600*1150*1560mm | ||||
| Trọng lượng tổng: | 280kg | ||||
Thiết bị dây chuyền sản xuất SMT
1Máy SMT phổ quát: Sử dụng chương trình được chỉnh sửa bởi thiết bị để lắp đặt các thành phần vào vị trí các bộ phận được chỉ định,nó có thể gắn SOP 28 pin hoặc nhiều hơn (bao gồm các thành phần có thể được gắn bởi máy tốc độ cao) cuộnCác đặc điểm của nó là độ chính xác cao và đa dạng, nhưng tốc độ lắp đặt của nó kém hơn so với máy tốc độ cao.
2. Lò đúc ngược: Sử dụng bột hàn SMT hoặc keo đỏ để thiết lập đường cong nhiệt độ phù hợp để hoàn thành hành động hàn giữa bột hàn và bộ phận.
3. Unloader: Bảng được tải vào tạp chí thông qua một đường truyền.
4Công cụ kiểm tra quang học: Kiểm tra quang học tự động là một thiết bị dựa trên các nguyên tắc quang học để phát hiện các khiếm khuyết phổ biến gặp phải trong sản xuất hàn.AOI là một công nghệ thử nghiệm mới chỉ xuất hiện trong những năm gần đây, nhưng đã phát triển nhanh chóng. Hiện nay nhiều nhà sản xuất đã tung ra thiết bị thử nghiệm AOI. Khi thực hiện phát hiện tự động, máy tự động quét PCB thông qua một camera,thu thập hình ảnh, so sánh các khớp hàn được thử nghiệm với các tham số đủ điều kiện trong cơ sở dữ liệu, xử lý hình ảnh, kiểm tra các khiếm khuyết trên PCB,và hiển thị / đánh dấu các khiếm khuyết thông qua một màn hình hoặc đánh dấu tự động cho nhân viên bảo trì để sửa chữa.
