SUS304 Máy làm sạch SMT thép không gỉ với hệ thống lọc 3 cấp

SUS304 Máy làm sạch SMT thép không gỉ với hệ thống lọc 3 cấp

Lời giới thiệu

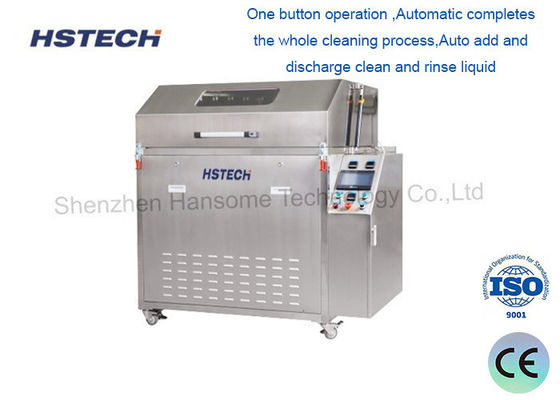

Thiết bị mô hình-HS-630, chúng tôi gọi nó là máy làm sạch pallets hàn tự động, nó được sử dụng để làm sạch các pallets, khay,jigs, condensers,v.v. của các thiết bị SMT, làm sạch luồng, dầu,bụi và bẩn khác trên bề mặt và tái sử dụng chúng với độ rõ ràng cao.

Máy có 3 chức năng, làm sạch, rửa sạch, sấy khô, các pallet được giữ tốt trong một giỏ làm sạch lớn, máy sẽ chạy với 720 độ quay phun làm sạch và vòng, sau đó,Máy sẽ làm khô các pallet, toàn bộ quá trình sẽ hoàn thành tự động.

Sau khi thiết lập các thông số, nhấn nút "bắt đầu", chờ cho đến khi tất cả các quá trình hoàn thành, sau đó lấy các pallet ra.

Đặc điểm

1, Cơ thể máy toàn bộ SUS304 thép không gỉ, bền và ổn định, đảm bảo độ chính xác máy ở bước đầu tiên.

2, Máy với chức năng làm sạch, rửa và làm khô kết hợp.

3, 720 độ quay không góc chết cleaving và chuông.

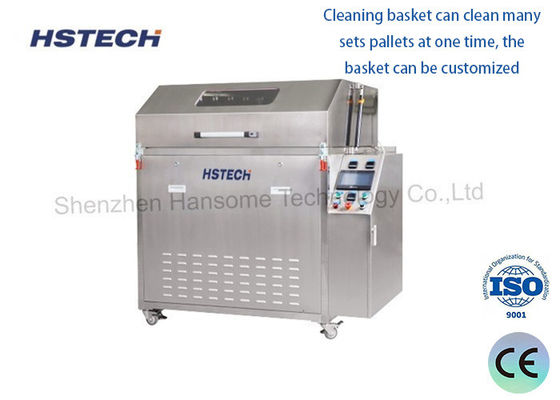

4, Giỏ làm sạch có thể làm sạch nhiều bộ pallet cùng một lúc, giỏ có thể được tùy chỉnh.

5Ước tính sử dụng dung môi dựa trên nước làm chất lỏng làm sạch.

6, Máy là PLC và điều khiển màn hình cảm ứng, một nút hoạt động, hoàn toàn tự động.

7, Với hệ thống lọc 3 cấp, dung môi làm sạch có thể tái sử dụng nhiều lần.

8, cửa sổ quan sát có thể theo dõi toàn bộ quá trình.

9, Thiết bị chạy với mức tiêu thụ năng lượng thấp, tiếng ồn thấp, không ô nhiễm,bảo vệ môi trường, toàn bộ cấu trúc bằng thép không gỉ.

Thông số kỹ thuật

Hiệu suất làm sạch

Thiết bị dây chuyền sản xuất SMT

1Máy SMT phổ quát: Sử dụng chương trình được chỉnh sửa bởi thiết bị để lắp đặt các thành phần vào vị trí các bộ phận được chỉ định,nó có thể gắn SOP 28 pin hoặc nhiều hơn (bao gồm các thành phần có thể được gắn bởi máy tốc độ cao) cuộnCác đặc điểm của nó là độ chính xác cao và đa dạng, nhưng tốc độ lắp đặt của nó kém hơn so với máy tốc độ cao.
2. Lò đúc ngược: Sử dụng bột hàn SMT hoặc keo đỏ để thiết lập đường cong nhiệt độ phù hợp để hoàn thành hành động hàn giữa bột hàn và bộ phận.
3. Unloader: Bảng được tải vào tạp chí thông qua một đường truyền.
4Công cụ kiểm tra quang học: Kiểm tra quang học tự động là một thiết bị dựa trên các nguyên tắc quang học để phát hiện các khiếm khuyết phổ biến gặp phải trong sản xuất hàn.AOI là một công nghệ thử nghiệm mới chỉ xuất hiện trong những năm gần đây, nhưng đã phát triển nhanh chóng. Hiện nay nhiều nhà sản xuất đã tung ra thiết bị thử nghiệm AOI. Khi thực hiện phát hiện tự động, máy tự động quét PCB thông qua một camera,thu thập hình ảnh, so sánh các khớp hàn được thử nghiệm với các tham số đủ điều kiện trong cơ sở dữ liệu, xử lý hình ảnh, kiểm tra các khiếm khuyết trên PCB,và hiển thị / đánh dấu các khiếm khuyết thông qua một màn hình hoặc đánh dấu tự động cho nhân viên bảo trì để sửa chữa.
