| Tên thương hiệu: | HSTECH |
| Số mẫu: | AR-7mini |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram, D/P |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

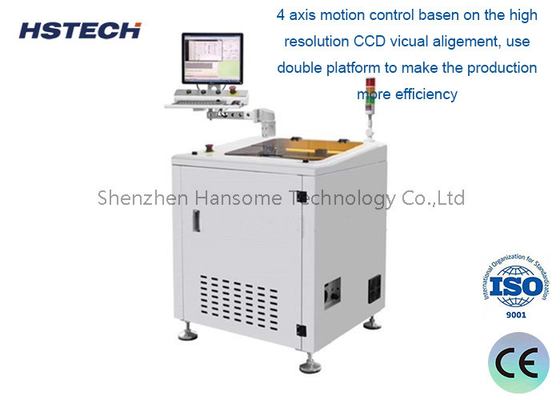

Máy tách PCB đơn nền tảng 60000RPM PC lập trình
Thông số kỹ thuật
| Mô hình | AR-7 | AR-7 mini |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước làm việc | 50x50~410x460mm (tối đa) | 50x50~260x310mm (tối đa) |
| Chế độ tải | Hướng dẫn | |
| Vòng cắt/tốc độ | 5000~60.000 vòng/phút | |
| Độ dày PCB | 0.4-4mm | |
| Tốc độ tách | 1-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Loại cố định | Thiết bị | |
| Lập trình | Dạy về tầm nhìn, lập trình trực tuyến | |
| Bộ máy xay | φ0,8 ~ φ3,0 bên phải định vị, thân thép Tungsten | |
| Phương pháp thu thập bụi | Thu thập bụi đáy | |
| Máy thu bụi | 3 pha, 380V, 1,2KW | |
| ồn | < 75dB | |
| Hệ thống điều khiển | PC công nghiệp | |
| Nhãn hiệu trục | Thương hiệu Đức, Sycotec 4025 | |
| Động cơ phụ trợ | Dòng A5 | |
| Điều khiển chuyển động | Bảng điều khiển chuyển động 4 trục | |
| Vít chì | C5 thợ giặt vít dẫn | |
| Hướng dẫn tuyến tính | Hướng dẫn im lặng | |
| Máy ảnh | Máy ảnh công nghiệp 40W của Đức | |
| Kích thước máy | 700*800*930 mm | 500*650*930mm |
| Màn hình |
17 inch
|
|
Đặc điểm
1, tách tự động ngoài tuyến.
2, Đó là một bộ định tuyến mini PCBA, phù hợp với PCB kích thước nhỏ, và nhà máy phòng tiết kiệm yêu cầu giải pháp.
3, thiết bị tùy chỉnh.
4, PC và hệ thống thị giác CCD.
5, lập trình với bồi thường và thu thập bụi.
6, Có sẵn cho PCBA kích thước tối đa 410-510mm.

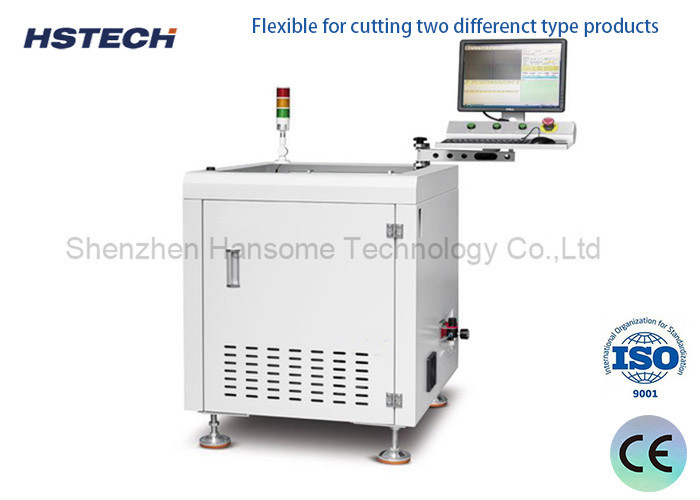

7, linh hoạt để cắt hai loại sản phẩm khác nhau.
8, Nền tảng mở cho việc cho ăn và thả bằng tay, cũng có thể được trang bị cánh tay cơ khí tùy chọn (robot).
Thiết bị dây chuyền sản xuất SMT
1Máy SMT phổ quát: Sử dụng chương trình được chỉnh sửa bởi thiết bị để lắp đặt các thành phần vào vị trí các bộ phận được chỉ định,nó có thể gắn SOP 28 pin hoặc nhiều hơn (bao gồm các thành phần có thể được gắn bởi máy tốc độ cao) cuộnCác đặc điểm của nó là độ chính xác cao và đa dạng, nhưng tốc độ lắp đặt của nó kém hơn so với máy tốc độ cao.
2. Lò đúc ngược: Sử dụng bột hàn SMT hoặc keo đỏ để thiết lập đường cong nhiệt độ phù hợp để hoàn thành hành động hàn giữa bột hàn và bộ phận.
3. Unloader: Bảng được tải vào tạp chí thông qua một đường truyền.
4Công cụ kiểm tra quang học: Kiểm tra quang học tự động là một thiết bị dựa trên các nguyên tắc quang học để phát hiện các khiếm khuyết phổ biến gặp phải trong sản xuất hàn.AOI là một công nghệ thử nghiệm mới chỉ xuất hiện trong những năm gần đây, nhưng đã phát triển nhanh chóng. Hiện nay nhiều nhà sản xuất đã tung ra thiết bị thử nghiệm AOI. Khi thực hiện phát hiện tự động, máy tự động quét PCB thông qua một camera,thu thập hình ảnh, so sánh các khớp hàn được thử nghiệm với các tham số đủ điều kiện trong cơ sở dữ liệu, xử lý hình ảnh, kiểm tra các khiếm khuyết trên PCB,và hiển thị / đánh dấu các khiếm khuyết thông qua một màn hình hoặc đánh dấu tự động cho nhân viên bảo trì để sửa chữa.
