| Tên thương hiệu: | HSTECH |
| Số mẫu: | QL800A |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P,T/T,Western Union,MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |

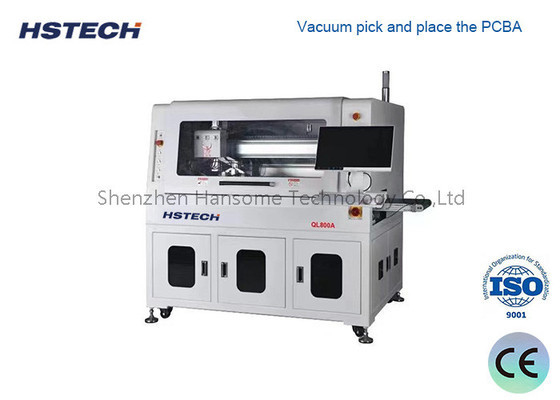

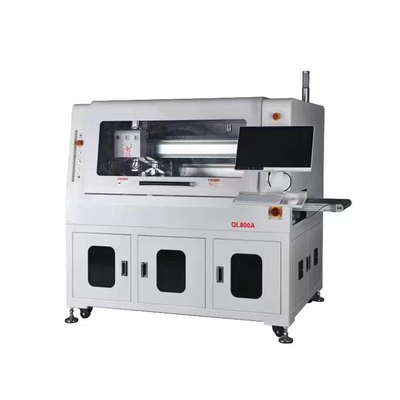

Máy định tuyến PCB hiệu suất cao để cắt nhanh và chính xác
Lời giới thiệu
Máy này là một dòng máy định tuyến tự động PCBA,PCBA được cố định với jig cho định tuyến bên dưới tự động,và sau khi định tuyến máy sử dụng vòi phun hút để chọn và đặt PCBA với jig cùng nhau, nó được sử dụng để tách lỗ tem, PCB cong và các PCB không đều khác.
Đặc điểm
1. Hoạt động tự động: Máy chia PCB sử dụng hệ thống điều khiển tự động, có thể đạt được các quy trình cắt tự động.và máy có thể làm việc theo phương pháp đã xác định trước, cải thiện hiệu quả và độ chính xác sản xuất.
2.Cắt chính xác cao: Máy tách PCB áp dụng công nghệ cắt tiên tiến, có thể đạt được cắt chính xác cao.Nó có thể cắt bảng PCB thành các hình dạng và kích thước chính xác theo đường viền mạch và yêu cầu kích thước đã đặt trước, đảm bảo chất lượng và tính nhất quán của mỗi bảng.
3đa chức năng: Máy tách PCB thường có nhiều chế độ và công cụ cắt, có thể thích nghi với các loại bảng PCB và nhu cầu cắt khác nhau.Tắt hình V, cắt tròn, v.v. để đáp ứng các yêu cầu cắt của bảng có hình dạng khác nhau.
4Hiệu quả cao và tiết kiệm chi phí: Hoạt động tự động và khả năng cắt chính xác cao của máy tách PCB cho phép chúng đạt được sản xuất hiệu quả.Nó có thể nhanh chóng và chính xác hoàn thành các nhiệm vụ cắtĐồng thời, nó cũng có thể giảm lỗi và thiệt hại do hoạt động thủ công, cải thiện chất lượng sản xuất và độ tin cậy.
5.Sự linh hoạt và khả năng điều chỉnh: Máy tách PCB có tính linh hoạt và khả năng điều chỉnh cao.Các nhà khai thác có thể điều chỉnh các thông số cắt theo nhu cầu thực tế để thích nghi với các loại và kích thước khác nhau của bảng PCBĐiều này làm cho nó phù hợp với nhu cầu sản xuất lô nhỏ và sản xuất tùy chỉnh.
Chi tiết kỹ thuật
| Mô hình | QL800A | |
| Kích thước tối đa PCB | 260x340mm | |
| Kích thước PCB tối thiểu | 50x50mm | |
| Độ dày PCB | 0.4-6mm | |
| Chiều cao truyền tải | 900±50mm | |
| Hướng vận chuyển | Từ trái sang phải | |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Điều chỉnh | |
| Chế độ tải | Đường sắt hướng dẫn vận chuyển loại đoạn | |
| Điều chỉnh chiều rộng đường ray | Tự động | |
| Giao diện truyền thông | SMEMA | |
| Định vị PCB | Vị trí thiết bị | |
| Hệ thống chọn | Lấy hút chân không | |
| Vòng cắt/tốc độ | 60,000 rpm/min, nhãn hiệu Đức ((những tùy chọn 100,000 rpm/min, nhãn hiệu Đức) | |
| Loại làm mát | Loại tự làm mát | |
| Thay đổi công cụ tự động | tùy chọn | |
| Kiểm tra dao phá vỡ | Vâng. | |
| Tốc độ tách | 5-100mm/s | |
| Độ chính xác cắt | ±0,05mm | |
| Bộ máy xay | φ0.8 ~ φ3.0 xoay bên phải, thân thép Tungsten | |
| Lặp lại độ chính xác vị trí | ±0,1mm | |
| Tốc độ di chuyển phối hợp | 1000mm/s | |
| Loại tấm ngoài | Đơn vị vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng lô | |
| Thu thập chất thải | Thu thập các tủ rác | |
| Lập trình quy trình | GERBER vẽ nhập / chỉnh sửa chương trình thông qua hệ thống hình ảnh | |
| Cung cấp không khí | 5-8 kg/cm3 | |
| Nguồn cung cấp điện | AC380V, 50/60Hz, 3KW | |
| Kích thước máy | 1500x850x1600 mm | |
| Trọng lượng | Khoảng 800kg | |
Kích thước máy
Đường dẫn kích thước dưới cùng và máy thu bụi
Hệ thống CCD tuyệt vời với máy ảnh hình ảnh, ống kính moritex và nguồn ánh sáng đo lường - mức, để hỗ trợ hiệu chuẩn máy, bù đắp và định vị,với độ ổn định cao và khả năng chống nhiễu.
Chuck hút chân không toàn năng để chọn, đặt, dỡ và sản xuất.
Hệ thống dỡ hàng tổng hợp, sử dụng dây đai chống tĩnh ESD để vận chuyển sản phẩm tách biệt ở phía trên, và chất thải được vận chuyển ở phía dưới, tiết kiệm nhiều không gian bằng phương pháp này.
