| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-SL5331 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
Đặc điểm
| Mô hình | HS-SL5331 | |

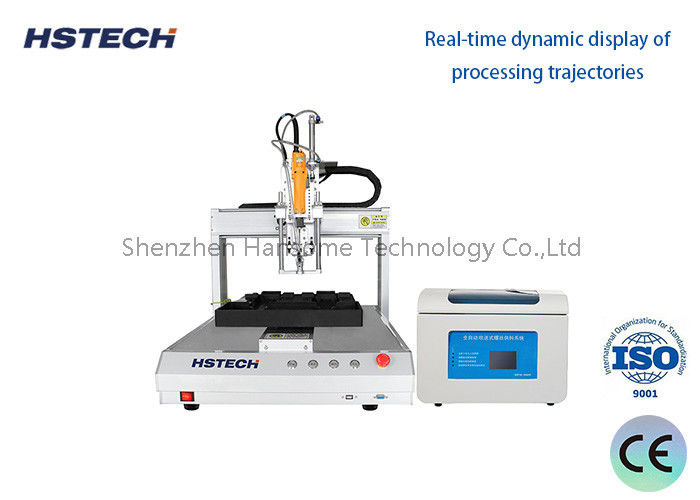

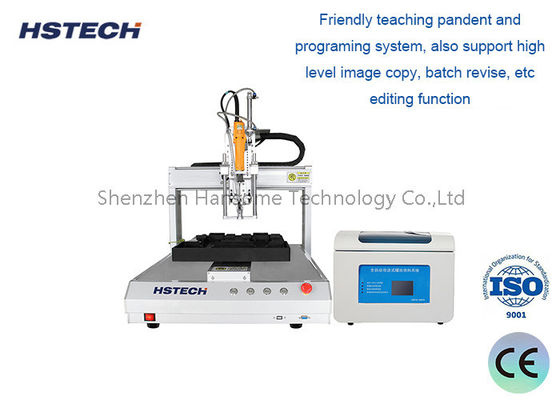

| Tên sản xuất | Máy khóa vít tự động 4 trục | |
| Phạm vi di chuyển ((X/Y1/Y2/Z) | 500*300*300*100mm | |
| Tốc độ di chuyển của trục X/Y1/Y2 | Động cơ vòng kín: 1-800mm/s | |
| Tốc độ di chuyển của trục Z | Động cơ vòng kín: 1-300mm/s | |
| Trọng lượng tối đa về trục X/Y1/Y2 | Động cơ vòng kín: 5KG | |
| Trọng lượng tối đa về trục Z | Động cơ vòng kín: 3KG | |
| Nguồn cung cấp điện | AC110V/220V, 50/60Hz | |
| Độ chính xác lặp lại | ±0,02mm | |
| Tài liệu hỗ trợ | CAD CorelDraw | |
| Vít phù hợp | M1-M6 | |
| Kích thước máy | 746*585*800mm | |
| Trọng lượng máy | 65kg | |
Nhãn hiệu các bộ phận chính
1, Động cơ: Shinano 2, Hướng dẫn: Hiwin 3, Chuyển đổi quang điện: Omron 4, Nguồn điện: Meanwell
Thiết bị dây chuyền sản xuất SMT
1Máy SMT phổ quát: Sử dụng chương trình được chỉnh sửa bởi thiết bị để lắp đặt các thành phần vào vị trí các bộ phận được chỉ định,nó có thể gắn SOP 28 pin hoặc nhiều hơn (bao gồm các thành phần có thể được gắn bởi máy tốc độ cao) cuộnCác đặc điểm của nó là độ chính xác cao và đa dạng, nhưng tốc độ lắp đặt của nó kém hơn so với máy tốc độ cao.
2. Lò đúc ngược: Sử dụng bột hàn SMT hoặc keo đỏ để thiết lập đường cong nhiệt độ phù hợp để hoàn thành hành động hàn giữa bột hàn và bộ phận.
3. Unloader: Bảng được tải vào tạp chí thông qua một đường truyền.
4Công cụ kiểm tra quang học: Kiểm tra quang học tự động là một thiết bị dựa trên các nguyên tắc quang học để phát hiện các khiếm khuyết phổ biến gặp phải trong sản xuất hàn.AOI là một công nghệ thử nghiệm mới chỉ xuất hiện trong những năm gần đây, nhưng đã phát triển nhanh chóng. Hiện nay nhiều nhà sản xuất đã tung ra thiết bị thử nghiệm AOI. Khi thực hiện phát hiện tự động, máy tự động quét PCB thông qua một camera,thu thập hình ảnh, so sánh các khớp hàn được thử nghiệm với các tham số đủ điều kiện trong cơ sở dữ liệu, xử lý hình ảnh, kiểm tra các khiếm khuyết trên PCB,và hiển thị / đánh dấu các khiếm khuyết thông qua một màn hình hoặc đánh dấu tự động cho nhân viên bảo trì để sửa chữa.
