| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-ST400 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

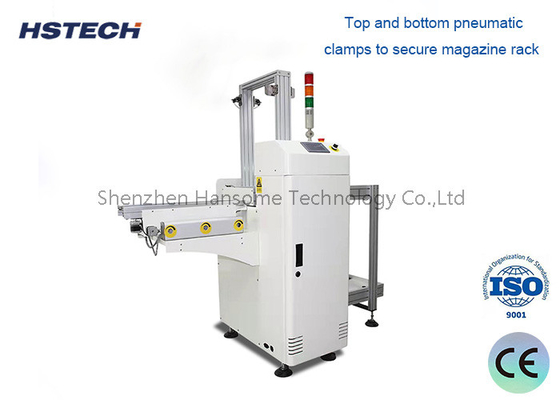

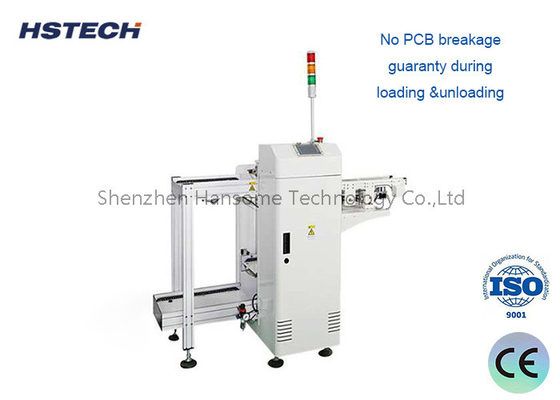

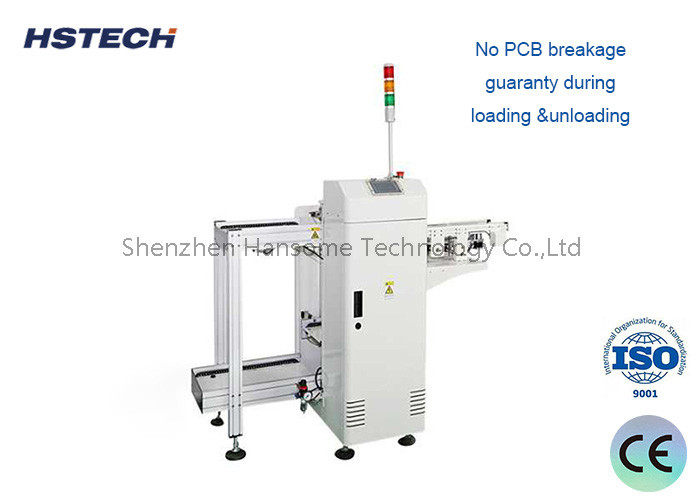

Điều chỉnh chiều rộng Panasonic PLC CE liệt kê PCB Stacker Machine Bare Board Unloader
Ứng dụng
Máy này được sử dụng để dỡ / thu thập PCB trần từ dây chuyền sản xuất SMT sau khi đánh dấu bằng laser.
Đặc điểm
1. điều khiển chương trình PLC Panasonic.
2. Kiểm soát nút LED truyền thống và đơn giản.
3, kết nối tín hiệu Smema.
4, Điều chỉnh độ dày PCB bằng tay.
5, Điều chỉnh chiều rộng PCB crank tay.
6, hiển thị trạng thái ánh sáng LED.
7, cấu trúc nhôm, thiết kế đáy nặng để ngăn chặn dịch chuyển.
8, chế độ truyền thông được cung cấp.
9Chỉ mất 10 giây để thay đổi dòng sản phẩm.
10, Chạy không ngắt.
11, dây chuyền vận chuyển ESD.
12, hiển thị lỗi máy tự lập trình,những lỗi khác nhau có mã khác nhau,mỗi mã có hướng dẫn bảo trì có liên quan được dán ở phía sau của cửa máy
Thông số kỹ thuật
| Chức năng |
Được sử dụng để thu thập PCB trần để dòng SMT từ máy thượng nguồn |
| Độ cao vận chuyển | 910±30mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước |
| Độ dày PCB | 0.6~4.0mm |
| Chiều cao của các thành phần PCB | ±35mm |
| Thời gian cho PCB | Khoảng 10 giây hoặc chỉ định |
| Trọng lượng bảng | ≤3kg |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 0.6Mpa |
| Tiêu thụ không khí | < 20L/min |
| Tín hiệu | SMEMA |
| Mô hình | HS-ST400 | HS-ST530 |
| Chiều dài PCB hiệu quả | 50~400mm | 50~530mm |
| Độ rộng PCB vận chuyển | 50~400mm | 50~500mm |
| Độ dày PCB | Min 0.6mm | Min 1,0mm |
| Kích thước máy | 650*670*1200mm | 800*880*1200mm |
| Trọng lượng | 170kg | 190kg |
Thiết bị dây chuyền sản xuất SMT
1Máy SMT phổ quát: Sử dụng chương trình được chỉnh sửa bởi thiết bị để lắp đặt các thành phần vào vị trí các bộ phận được chỉ định,nó có thể gắn SOP 28 pin hoặc nhiều hơn (bao gồm các thành phần có thể được gắn bởi máy tốc độ cao) cuộnCác đặc điểm của nó là độ chính xác cao và đa dạng, nhưng tốc độ lắp đặt của nó kém hơn so với máy tốc độ cao.
2. Lò đúc ngược: Sử dụng bột hàn SMT hoặc keo đỏ để thiết lập đường cong nhiệt độ phù hợp để hoàn thành hành động hàn giữa bột hàn và bộ phận.
3. Unloader: Bảng được tải vào tạp chí thông qua một đường truyền.
