| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-250LD |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 bộ mỗi tháng |

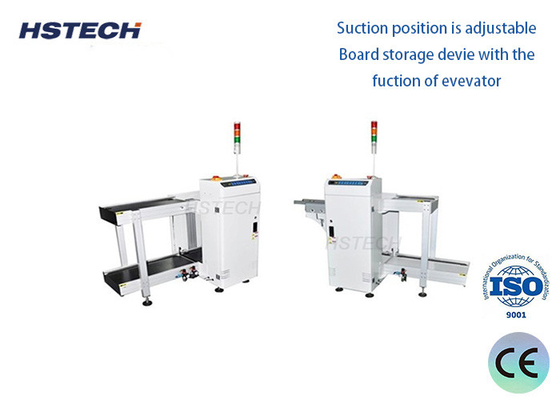

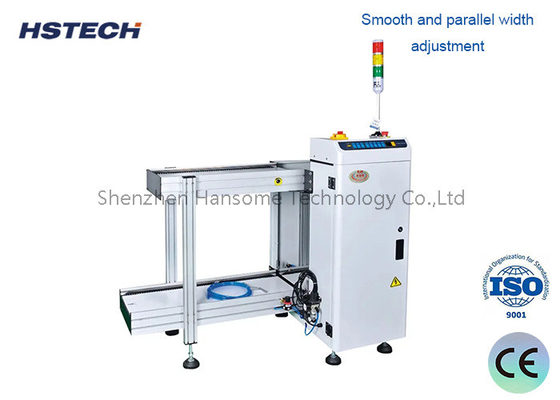

Bảng kim loại SMEMA giao tiếp giao diện PCB Loader Board xử lý thiết bị
Ứng dụng
Máy này được sử dụng để bắt đầu dây chuyền sản xuất SMT, bằng cách đẩy các PCB ra khỏi tạp chí đến máy vận chuyển của máy hạ lưu.
Thông số kỹ thuật
| Mô hình | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| Điện áp | AC110V/220V,50/60Hz,một pha,tối đa 300A | |||
| Kích thước PCB | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| Kích thước tạp chí | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Cung cấp không khí | 0.4 ~ 0.6Mpa | |||
| Độ cao vận chuyển | Tiêu chuẩn 920 ± 20 mm | |||
| Thời gian tải | 6 giây | |||
| Thời gian thay thế tạp chí | khoảng 20 giây | |||
| Hướng vận chuyển | L đến R, hoặc R đến L, tùy chọn | |||
| Độ dày PCB | Min 0,4mm | |||
| Đánh bóng | 1-4 (bước 10mm) | |||
| Truyền thông | SMEMA | |||
| Kích thước máy | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| Trọng lượng | Khoảng 140kg | Khoảng 180kg | Khoảng 220kg |
Khoảng 230kg |
FChất ăn
1, điều khiển màn hình cảm ứng màu thật
2, Mitsubishi PLC
3, Capacity tạp chí: trên cùng 1, dưới cùng 1, hoặc tùy chỉnh
4, Chọn khoảng cách: 10mm, 20mm, 30mm, 40mm
5, Hướng vận chuyển PCB: L - R, hoặc R - L, tùy chọn
6, Chọn chế độ chạy thủ công/Tự động
7, Đường sắt phía trước cố định hoặc đường sắt phía sau cố định, tùy chọn
8, Độ cao tiêu chuẩn cho ứng dụng SMT ((920±20mm)
9, màn hình đèn tháp
10, tín hiệu SMEMA
Thiết bị dây chuyền sản xuất SMT
1Máy SMT phổ quát: Sử dụng chương trình được chỉnh sửa bởi thiết bị để lắp đặt các thành phần vào vị trí các bộ phận được chỉ định,nó có thể gắn SOP 28 pin hoặc nhiều hơn (bao gồm các thành phần có thể được gắn bởi máy tốc độ cao) cuộnCác đặc điểm của nó là độ chính xác cao và đa dạng, nhưng tốc độ lắp đặt của nó kém hơn so với máy tốc độ cao.
2. Lò đúc ngược: Sử dụng bột hàn SMT hoặc keo đỏ để thiết lập đường cong nhiệt độ phù hợp để hoàn thành hành động hàn giữa bột hàn và bộ phận.
3. Unloader: Bảng được tải vào tạp chí thông qua một đường truyền.
