| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-203 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 chiếc mỗi tuần |
500-800μm Low Force Stress Moving Circular Blade PCB Depaneling Machine Máy cắt tấm PCB
Lời giới thiệu

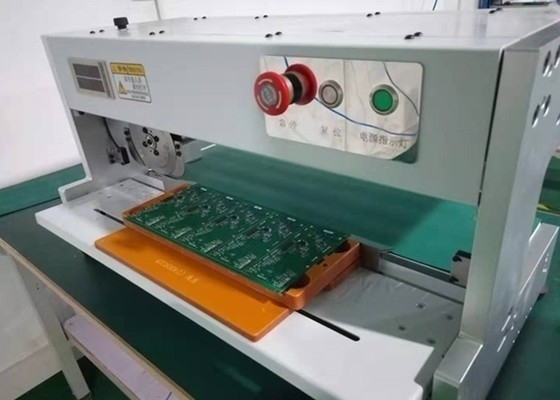

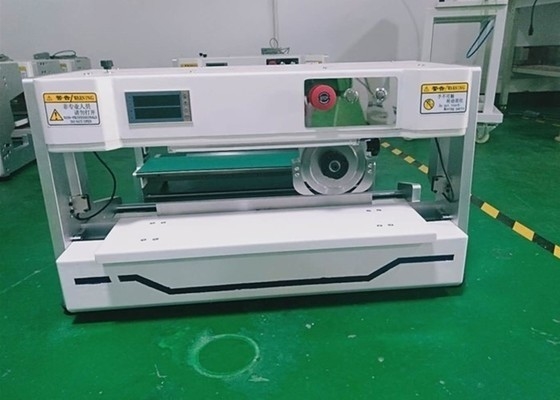

Máy này là một máy cắt PCB di chuyển, tải PCB bằng tay và tách tự động. Nó là một bộ tách PCB dễ dàng, khối lượng nhỏ, dễ vận hành và tốc độ nhanh.
Đặc điểm
1, Sau khi toàn bộ PCB được hàn, nếu không tách ra tốt sẽ làm hỏng bảng mạch và các thành phần. Máy điều khiển lực căng trong phạm vi 500-800 μm,ngăn ngừa vết nứt hàn và vỡ bộ phận, và cải thiện sản xuất.

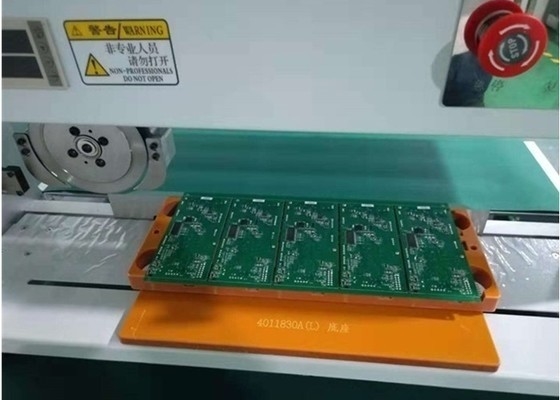

2, Máy này áp dụng cánh tay hình tròn trên cùng và cánh tay thẳng dưới cùng kết hợp làm việc. Sau khi cắt V của PCB nhập thủ công vào cánh tay thẳng, nhấn nút chân nhẹ,dao tròn trên di chuyển theo chiều ngang đến điểm cố định để hoàn thành tách.
3, Máy sử dụng điều khiển PLC, với các chức năng kỹ thuật, định vị chính xác, ổn định mạnh mẽ, có hai tùy chọn cắt khoảng cách, 400mm và 600mm.
4, Lưỡi dao trên và dưới được làm bằng thép cao tốc HKD11 thương hiệu Nhật Bản, có thể được mài nhiều lần và sử dụng nhiều lần.
5, Khoảng cách đi lại, 0-400MM / 600MM (những người khác có thể được tùy chỉnh), chiều cao của lưỡi dao tròn trên có thể được điều chỉnh phạm vi ở 0-5mm, phù hợp với các độ dày PCB khác nhau,giải quyết vấn đề về độ sâu khác nhau của các rãnh cắt V của bảng PCB.
6, Chiều rộng tối đa của bảng cắt: không giới hạn (kích thước bảng PCB một mảnh: 1mm-200mm là tốt nhất, toàn bộ chiều rộng PCB là 250mm)
7, Nền tảng hoạt động có thể được điều chỉnh lên và xuống, và có thể được tùy chỉnh theo chiều cao của các thành phần bảng PCB.Máy tiêu chuẩn phù hợp với bảng PCB có chiều cao các thành phần nhỏ hơn 32MM (bảng PCB với chiều cao các thành phần khác có thể được tùy chỉnh)
8, Máy được trang bị thiết bị an toàn rèm ánh sáng và bảo vệ dao bảo vệ an toàn kép, cũng được xây dựng trong chuông, báo động cho hoạt động bất hợp pháp,và có thể được trang bị với vỏ bảo vệ acrylic tùy chọn để tránh thương tích nhân viên theo yêu cầu của khách hàng.
Thông số kỹ thuật
| Mô hình | HS-203 | HS-206 |
| Nguyên tắc | Đặt lưỡi dao tuyến tính vào bảngV-slot, dao tròn cắt chuyển động | |
| Lưỡi dao | Bàn đáy tuyến tính, lưỡi hình tròn phía trên | |
| Điện áp | AC110V/220V 50/60Hz | |
| Kích thước lưỡi dao (lưỡi dao tròn) | φ125mm*30mm*3mm | |
| Kích thước lưỡi dao ((lưỡi dao tuyến tính) | 420mm × 65mm × 6mm | |
| Chiều dài cắt tối đa | 5~400mm | 5~600mm |
| Độ dày PCB | 0.8~3mm | |
| Tốc độ tách | 300 ~ 500mm/giây (được điều chỉnh) | |
| Chiều rộng phân ly | Tốt nhất 1~200mm | |
| Chiều cao của các thành phần | ≤32mm ((hoặc tùy chỉnh) | |
| Sức mạnh | 60W | |
| Kích thước máy | 710x450x420mm | 900x450x420mm |
| Trọng lượng | 55kg | 75kg |
Mẫu bảng ((Thích hợp cho tất cả các loại bảng PCB rãnh V:FR4, bảng nhôm,bảng sợi thủy tinh,tấm LED, tấm dải LED)
