| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-S331R |
| MOQ: | 1 bộ |
| giá bán: | 2900~4000USD/set |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 chiếc mỗi tháng |
Lập Trình Thủ Công Robot Hàn 4 Trục Dựa Trên Windows
Giới thiệu

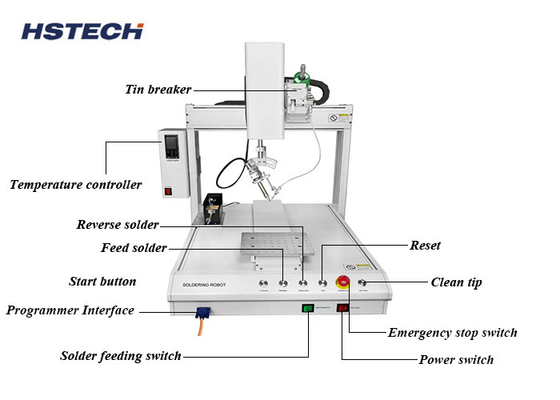

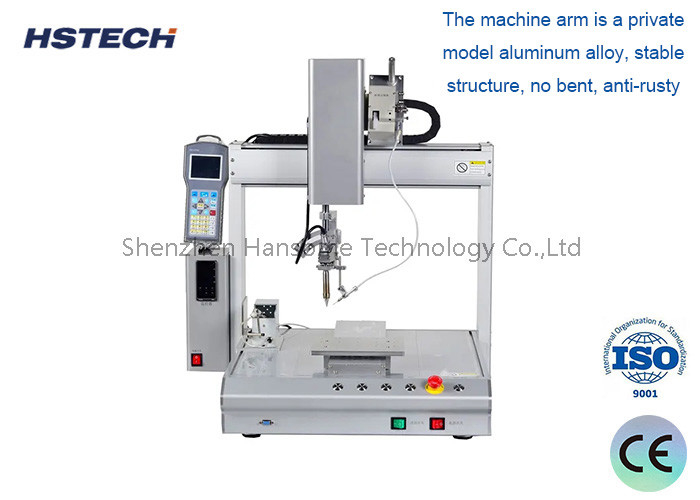

Máy hàn tự động này chúng tôi gọi là máy hàn tự động 4 trục, trục X, Y, Z và xoay 360 độ, máy sử dụng khí nén và điện, thông qua hộp teachpant để lập trình thủ công từng điểm, sau đó bắt đầu hàn tự động. Máy này chủ yếu được sử dụng để thêm thiếc vào PCBA hoặc hàn cáp, tiết kiệm nhiều nhân công và cải thiện hiệu quả sản xuất.
Tính năng
1, Hoạt động 4 Trục, di chuyển X/Y/Z và xoay R, đạt được mục đích hàn nhiều góc.
2, Mỏ hàn không có nitơ, rất an toàn và bảo vệ môi trường,
3, Đầu hàn có thể điều chỉnh đa hướng, có thể bảo vệ PCB và các linh kiện khỏi bị hư hại.
4, Sử dụng đầu sắt làm điểm cơ sở để căn chỉnh vị trí quan trọng của sản phẩm, nhấn phím enter, chương trình sẽ tự động tạo điểm này trong hệ thống, sau đó cài đặt dữ liệu về điểm đó, v.v.
5. Sử dụng độ chính xác cao động cơ bước và hệ thống truyền động bằng dây curoa, và các thuật toán điều khiển chuyển động tiên tiến để cải thiện hiệu quả độ chính xác và khả năng lặp lại vị trí chuyển động.
6, Máy có chức năng làm sạch tự động, có thể làm cho quá trình hàn ổn định hơn và kéo dài tuổi thọ của mỏ hàn.
7, Với bộ điều khiển cầm tay, việc lập trình rất đơn giản và dễ học.
Thông số kỹ thuật
| Model | HS-S331R |
| Điện áp | AC110V/220V,50/60Hz |
| Phạm vi làm việc X/Y/Z | 300*300*100mm |
| Trục R | 360 độ |
| Tốc độ di chuyển X/Y/Z | tối đa 300mm/s |
| Hệ thống truyền động | Động cơ bước, dây curoa |
| Hướng dẫn tuyến tính | Thương hiệu Đài Loan hướng dẫn độ chính xác cao |
| Độ chính xác lặp lại | ±0.02mm |
| Lập trình | Teach pendant |
| Hệ thống điều khiển | Bảng điều khiển |
| Lưu trữ chương trình |
Nó có thể lưu trữ một nghìn bộ dữ liệu xử lý và một
tệp xử lý duy nhất có thể chiếm lên đến 3M dung lượng lưu trữ
(năm nghìn điểm xử lý)
|
| Dung lượng lưu trữ tệp |
Hộp cầm tay 256M, thẻ ngoại tuyến 32M, tệp xử lý đơn lẻ lên đến
3M dung lượng lưu trữ (100.000 điểm xử lý)
|
| Làm sạch thiếc sắt | Làm sạch bằng khí/khí nén |
| Giao diện bên ngoài | USB+RS232 |
| Phương pháp hàn | Hàn điểm/kéo |
| Trọng lượng | 48kg |
| Kích thước máy |
520*585*800mm |
Thiết bị dây chuyền sản xuất SMT
1. Nạp PCB: PCB được đặt trong giá đỡ và tự động nạp vào máy hút.
2. Máy hút bảng: Tự động hút PCB lên đường ray và chuyển nó đến máy in.
3. Máy in: In keo hàn hoặc keo đỏ trên thép laser hoàn toàn lên PCB.
4. Máy gắn bề mặt tốc độ cao: Sử dụng chương trình do thiết bị chỉnh sửa để gắn các linh kiện lên các vị trí bộ phận được chỉ định, nó có thể chứa các bộ phận hình cuộn với SOP dưới 28 chân và đặc điểm của nó là tốc độ lắp đặt nhanh.
5. Băng tải : một thiết bị để chuyển các bảng PCB.
