| Tên thương hiệu: | GKG |
| Số mẫu: | G5 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

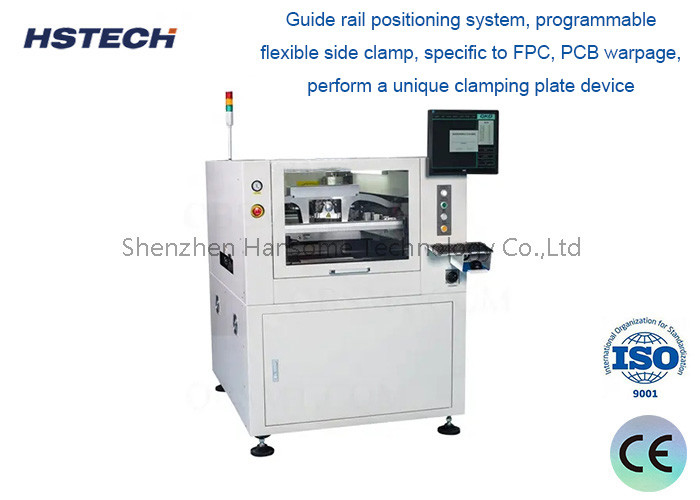

Hệ thống làm sạch GKG Máy in stencil tự động với SMEMA
Lời giới thiệu
Máy in stencil tự động GKG là một thiết bị in keo hàn / keo đỏ chính xác cao được thiết kế cho các dây chuyền sản xuất SMT (công nghệ gắn bề mặt).Nó được sử dụng rộng rãi trong ngành công nghiệp sản xuất điện tử (như lắp ráp PCB, bao bì bán dẫn, sản xuất đèn LED, v.v.)
Thông số kỹ thuật
| Mô hình | G5 |
| Kích thước stencil | 370x370mm ((min kích thước) |
| 737x737mm (kích thước tối đa) | |
| 20-40mm ((nhiệm) | |
| Kích thước PCB tối đa | 400x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| PCB warpage | tối đa 1% đường chéo PCB |
| Độ cao vận chuyển | 900±40mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | Max 1500mm/s, có thể được điều chỉnh |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh nam châm/đàn hỗ trợ/bàn lên xuống |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp phía trên / kẹp bên
|
| Đầu in |
Hai đầu in động cơ độc lập
|
|
Áp lực của máy ép
|
0.5 ~ 10kg (Chỉ khiển chương trình)
|
|
Tốc độ in
|
6-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
|
Hệ thống làm sạch
|
Thêm hấp thụ chân không, khô, ướt, chân không 3 chế độ
|
|
CCD FOV
|
8x6mm
|
| Phạm vi điều chỉnh máy |
X: ± 3mm, Y: ± 7 mm, θ: ± 2°
|
| Tầm nhìn |
Nhìn lên / Dưới cấu trúc quang học / CCD / hình học Mô hình phù hợp
|
Thông số kỹ thuật toàn bộ máy
|
Lặp lại vị trí chính xác
|
±0,01mm
|
|
Độ chính xác in
|
±0,025mm
|
|
Thời gian chu kỳ
|
< 8 giây
|
|
Thay đổi sản phẩm
|
cũ: <3 phút, mới: <5 phút |
|
Cung cấp không khí
|
4~6 kgf/cm
|
| Nguồn cung cấp điện |
AC:220±10%,50/60HZ, 2,5KW
|
| Phương pháp kiểm soát | PC |
| Hệ thống vận hành |
Windows XP/Win7
|
|
Kích thước máy
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
Đặc điểm
1, GKG nền tảng điều chỉnh đặc biệt Jacking. ổn định và dễ điều chỉnh, nó có thể nhanh chóng điều chỉnh chiều cao pin Jacking của PCB với độ dày khác nhau.
Các ngành và kịch bản áp dụng
Điện tử tiêu dùng: in mật độ cao của bo mạch chủ điện thoại di động và PCB đồng hồ thông minh.
Điện tử ô tô: yêu cầu độ tin cậy của các mô-đun điều khiển động cơ (ECU) và bảng radar.
Thiết bị y tế: in sắc nét của các thành phần điện tử cấy ghép.
Bao bì LED: đọng băng hàn chính xác của Mini LED / Micro LED.
