Nền tảng làm việc Y đôi 5 trục Robot hàn tự động đứng trên sàn với Hướng dẫn tuyến tính Hiwin cho hàn PCB

Tên thương hiệu:	HSTECH
Số mẫu:	HS-FS5331R
MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây
Khả năng cung cấp:	100 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Tên sản phẩm:

Robot hàn tự động đứng trên sàn

Thân máy:

cấu trúc kim loại

Thiếc sắt:

Đơn

Nền tảng:

Nền tảng làm việc Double Y

Hướng dẫn tuyến tính:

Hiwin

Cách sử dụng:

Hàn Pcb, Hàn, Hàn Bảng Mạch

chi tiết đóng gói:

gói gỗ

Khả năng cung cấp:

100 bộ mỗi tháng

Làm nổi bật:

Robot hàn tự động nền tảng làm việc Double Y

Robot hàn đứng 5 trục

Máy hàn PCB hướng dẫn tuyến tính Hiwin

Mô tả sản phẩm

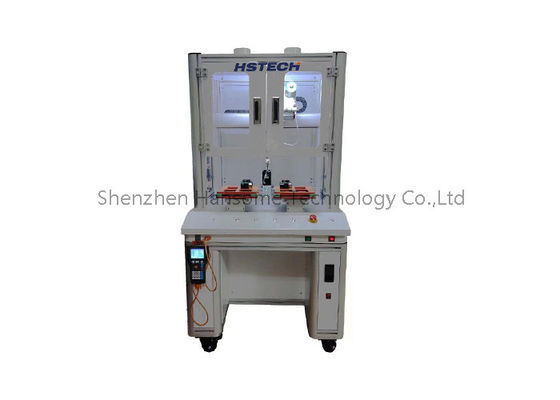

Nền tảng làm việc Y kép Robot hàn tự động kiểu sàn

Robot hàn tự động kiểu sàn này mang lại sự tiện lợi và linh hoạt hơn so với các mẫu để bàn, có thiết kế nền tảng làm việc Y kép để vận hành hàn PCB hiệu quả.

Tổng quan sản phẩm

Máy sử dụng hệ thống làm việc 5 trục với hai nền tảng hàn, cung cấp phạm vi di chuyển của một mỏ hàn/đầu hàn là 500x300x300x100mm. Lý tưởng cho các ứng dụng hàn PCBA khác nhau, robot hàn tự động này thay thế hàn thủ công để cải thiện đáng kể hiệu quả công việc và chất lượng hàn.

Các tính năng chính

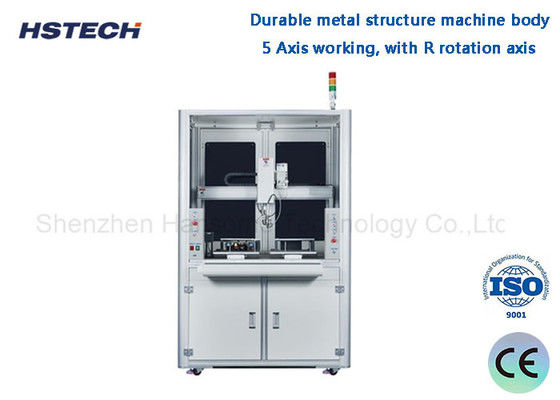

Thân máy bằng kim loại bền với thiết kế kiểu sàn và vận hành hai nền tảng
Hệ thống làm việc 5 trục bao gồm trục xoay R
Khoảng cách di chuyển 500×300×300mm (có thể tùy chỉnh theo yêu cầu của khách hàng)
Mỏ hàn đơn với các tùy chọn phạm vi di chuyển linh hoạt; có thể tùy chỉnh thành mỏ hàn đôi hoặc ba
Hỗ trợ nhiều phương pháp hàn bao gồm hàn điểm và hàn kéo
Lập trình bằng thiết bị dạy kèm với cài đặt điểm hàn thủ công; hỗ trợ nhập bản vẽ CAD
Thanh dẫn hướng tuyến tính thương hiệu Hiwin của Đài Loan chất lượng cao để di chuyển chính xác
Động cơ bước và hệ thống điều khiển dây curoa

Thông số kỹ thuật

Model	HS-S5331R	HS-S6331R
Điện áp	AC110V/220V, 50/60Hz
Phạm vi làm việc X/Y1/Y2/Z	500×300×300×100mm	600×300×300×100mm
Trục R	360°
Tốc độ di chuyển X/Y/Z	Tối đa 300mm/s
Hệ thống truyền động	Động cơ bước, dây curoa
Thanh dẫn hướng tuyến tính	Thanh dẫn hướng độ chính xác cao thương hiệu Đài Loan
Độ chính xác lặp lại	±0.02mm
Lập trình	Thiết bị dạy kèm
Hệ thống điều khiển	Bảng điều khiển
Lưu trữ chương trình	1.000 bộ dữ liệu xử lý; một tệp duy nhất có dung lượng lưu trữ lên đến 3M (5.000 điểm xử lý)
Dung lượng lưu trữ tệp	Hộp cầm tay 256M, thẻ ngoại tuyến 32M, một tệp xử lý duy nhất có dung lượng lưu trữ lên đến 3M (100.000 điểm xử lý)
Hỗ trợ tài liệu	CAD
Làm sạch thiếc	Làm sạch bằng khí/khí nén
Giao diện bên ngoài	USB+RS232
Phương pháp hàn	Hàn điểm/kéo
Trọng lượng	65kg	70kg
Kích thước máy	715×585×800mm	815×685×800mm

Cấu hình máy chính

Mỏ hàn đôi, nền tảng làm việc Y kép
Thiết bị dạy kèm cầm tay
Bộ điều khiển gia nhiệt
Bộ điều khiển đứt thiếc
Cụm bút hàn
Đầu hàn
Các bộ phận ra thiếc
Hộp làm sạch
