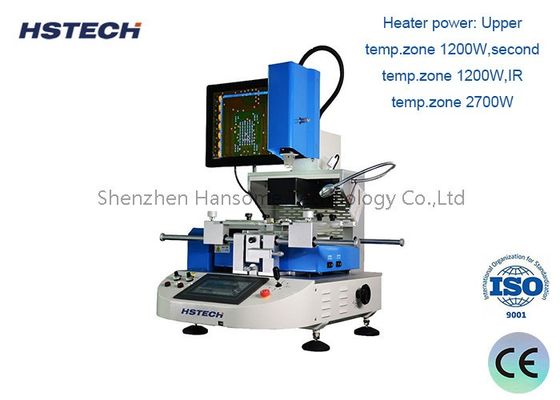

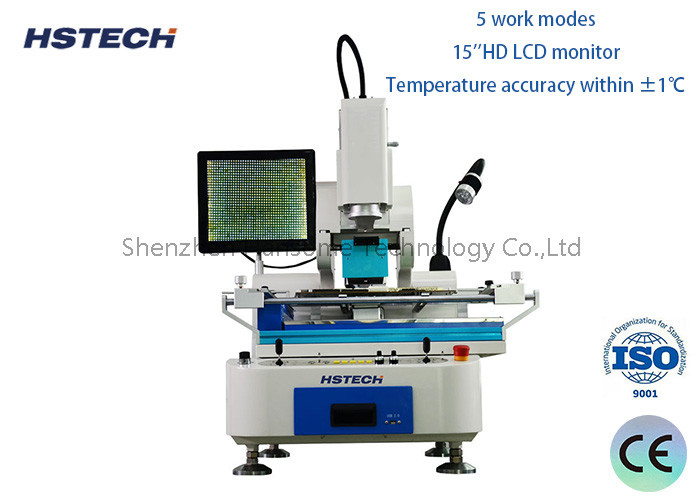

Kiểm soát Rocker kép 4-6bar Áp suất không khí BGA Rework Station với độ chính xác lắp đặt ± 0.01mm cho lắp ráp điện tử

Tên thương hiệu:	HSTECH
Số mẫu:	HS-800
MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây
Khả năng cung cấp:	100 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Tên sản phẩm:

Trạm làm lại BGA

Bảo hành:

1 năm

Thương hiệu chuyển tiếp:

Schneider

công tắc quang điện tử:

Omron

Vật liệu:

Hợp kim nhôm

Tình trạng:

Mới

Ứng dụng:

Bộ máy điện tử

OEM/ODM:

Có sẵn

Áp suất không khí:

4-6 thanh

Tốc độ:

200-300 chiếc / phút

chi tiết đóng gói:

gói gỗ

Khả năng cung cấp:

100 bộ mỗi tháng

Làm nổi bật:

Địa điểm sửa chữa BGA

Máy sửa chip BGA áp suất không khí 4-6bar

Thiết bị xử lý PCB có độ chính xác lắp đặt ± 0

Mô tả sản phẩm

Trạm Sửa Chữa BGA Double Rocker Control 4-6bar cho Lắp Ráp Điện Tử

Một Trạm Sửa Chữa BGA chuyên dụng được thiết kế để sửa chữa và làm lại các linh kiện Ball Grid Array (BGA) trên bảng mạch in (PCB). Thiết bị thiết yếu này cho phép các kỹ thuật viên thay thế hoặc sửa chữa BGAs mà không làm hỏng PCB hoặc các linh kiện xung quanh trong môi trường sản xuất và sửa chữa điện tử.

Các Tính Năng Chính

Thiết kế đầu khí nóng và đầu gắn tích hợp với các chức năng hàn và tháo hàn tự động
Bộ phận gia nhiệt trên sử dụng hệ thống khí nóng để gia nhiệt nhanh hơn, phân bố nhiệt độ đều và làm mát nhanh (dải nhiệt độ: 50-80°C)
Ba bộ phận gia nhiệt độc lập với chuyển động tự động đồng bộ của bộ phận gia nhiệt trên và dưới
Thanh trượt có độ chính xác cao đảm bảo căn chỉnh gắn BGA và PCB chính xác
Vật liệu gia nhiệt cao cấp nhập khẩu từ Đức trong bàn gia nhiệt trước phía dưới
Tích hợp chuyển động của bàn gia nhiệt trước, thiết bị kẹp và hệ thống làm mát theo trục X
Chuyển động trục X và Y tự động điều khiển bằng động cơ để căn chỉnh nhanh hơn
Điều khiển rocker kép cho camera và nền tảng gia nhiệt đảm bảo căn chỉnh chính xác
Bơm chân không xoay 360° tích hợp với vòi hút gắn điều chỉnh tinh
Phát hiện chiều cao gắn và lấy BGA tự động với điều khiển áp suất
Hệ thống thị giác quang học màu có độ phân giải cao với tầm nhìn chia, thu phóng và khả năng tự động lấy nét
Điều khiển nhiệt độ 10 phân đoạn với nhiều bộ nhớ hồ sơ nhiệt độ
Nhiều kích thước vòi phun hợp kim với khả năng thay thế dễ dàng và định vị toàn góc
Năm cổng cặp nhiệt điện để theo dõi nhiệt độ đa điểm theo thời gian thực
Màn hình hoạt động vững chắc để kiểm soát nhiệt độ đáng tin cậy

Thông Số Kỹ Thuật

Model	HS-800
Công Suất Gia Nhiệt	Bộ gia nhiệt trên 1200W (Tối đa), bộ gia nhiệt dưới 1200W (Tối đa)
Gia Nhiệt Trước Phía Dưới	IR 5000W
Kiểm Soát Nhiệt Độ	Cặp nhiệt điện loại K, điều khiển vòng kín
Phương Pháp Định Vị	Lỗ ngoài hoặc lỗ định vị
Kích Thước Tổng Thể	Dài 970mm × Rộng 700mm × Cao 830mm
Kích Thước PCB	Rộng 650mm × Sâu 610mm
Phạm Vi Kích Thước BGA	Tối đa 80mm × 80mm, Tối thiểu 1mm × 1mm
Độ Dày PCB	0.3 - 5mm
Độ Chính Xác Gắn	±0.01mm
Trọng Lượng Máy	140KG

Ứng Dụng

Thích hợp cho điện thoại di động, ổ cứng, bàn phím, đồ chơi điện tử, máy tính, đầu phát DVD, nhựa, thiết bị điện, thiết bị truyền thông, động cơ, máy tính bảng, máy tính xách tay, máy ảnh kỹ thuật số, điều khiển từ xa, bộ đàm và các ứng dụng xử lý điện tử khác nhau.

Lợi Ích Vận Hành

Độ Chính Xác và Tỉ Mỉ: Cho phép tháo và đặt các linh kiện BGA chính xác, giảm thiểu rủi ro hư hỏng PCB
Sửa Chữa Tiết Kiệm Chi Phí: Kéo dài tuổi thọ PCB thông qua khả năng sửa chữa, giảm chi phí thay thế
Quy Trình Làm Việc Nâng Cao: Hợp lý hóa quy trình sửa chữa để quay vòng nhanh hơn trong môi trường sản xuất và sửa chữa
Kiểm Soát Chất Lượng Cải Thiện: Đảm bảo hàn và căn chỉnh linh kiện đúng cách để tăng cường độ tin cậy của sản phẩm
