XP Win7 máy in dán hàn tự động cho các ứng dụng quy mô lớn SMT

Tên thương hiệu:	GKG
Số mẫu:	GLE
MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	T/T, Liên minh phương Tây,
Khả năng cung cấp:	50 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,TUV,ROHS

Tên sản phẩm:

Máy in bột hàn tự động

tên khác:

Máy in màn hình tự động

Kích thước PCB:

50x50~510x510mm

Chiều cao vận chuyển:

900 ± 40mm

Áp suất không khí:

4-6kgf/cm³

Giao diện I/Ov:

Smema

chi tiết đóng gói:

gói gỗ

Khả năng cung cấp:

50 bộ mỗi tháng

Mô tả sản phẩm

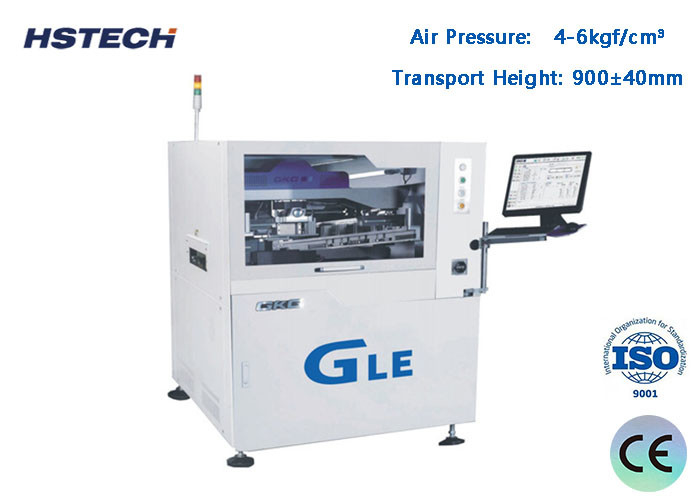

XP win7 Máy in dán hàn tự động cho các ứng dụng quy mô lớn SMT

Lời giới thiệu

GLE máy in đệm hàn tự động là một máy cao cấp cho các ứng dụng quy mô lớn SMT. Chiều rộng của Gts chỉ là 2830mm. Nó có thể hoàn toàn đáp ứng các yêu cầu quy trình in của 01005,0.3 pitch và khoảng cách tốt khác, nó chính xác cao và tốc độ cao.

Thông số kỹ thuật

Mô hình	GLE
Kích thước PCB tối đa	510x510mm
Kích thước PCB tối thiểu	50x50mm
Độ dày PCB	0.4-6mm
Trọng lượng cao nhất của bảng	5kg
Độ cao vận chuyển	900±40mm
Khoảng cách cạnh bảng	2.5mm
Chiều cao của bảng	23mm
Hướng vận chuyển	L-R, R-L
Tốc độ vận chuyển	tối đa 1500mm/s, điều khiển chương trình
Phương pháp vận chuyển	Một giai đoạn
Điều chỉnh chiều rộng	tự động
Giao diện I/O	SMEMA
Định vị PCB (phương pháp hỗ trợ)	Đinh nam châm/đàn hỗ trợ/bàn lên xuống
Hệ thống kẹp PCB	Được cấp bằng sáng chế trên kẹp trên cùng
	Kẹp bên
	Chức năng hấp thụ
Chụp ấn	0-20mm
Chế độ in	một/hai lần
Tốc độ in	10-200mm/s
Chế độ in	Một lần / Hai lần
Loại squeegee	Lưỡi sò cao su / thép (đường 45°/55°/60°)
Áp suất in	0.5-10kg
Kích thước khung mẫu	470370mm~737737mm
Hệ thống làm sạch	Hệ thống làm sạch loại mưa
	Nắm chân không tăng cường
	Khô, ẩm chân không ba chế độ
CCD FOV	10x8mm
Các loại nhãn hiệu tín nhiệm	Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn
	Pad
	lỗ
Hệ thống camera	Nhìn lên / xuống cấu trúc quang học
	Máy ảnh kỹ thuật số CCD
	Khớp mẫu hình học

Hiệu suất máy

Mô hình	GLE
Độ chính xác vị trí lặp lại	± 12,5um@6,CPK≥2.0
Độ chính xác in	±20um@6,CPK≥2.0
Thời gian chu kỳ in	<7,5 giây
Dựa trên hệ thống thử nghiệm của bên thứ ba ((CTQ) xác minh vị trí in đệm hàn thực tế lặp lại độ chính xác

Thông số kỹ thuật toàn bộ máy

Nguồn cung cấp điện	AC:220±10%,50/60HZ, 3.0KW
Áp suất không khí	4~6 kgf/cm2
Tiêu thụ không khí	khoảng 5L/min
Nhiệt độ hoạt động	-20°C~+45°C
Độ ẩm hoạt động	30%~60%
Kích thước máy ((không có đèn tháp)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Trọng lượng máy	Khoảng: khoảng 1100kg

Đặc điểm

GKG nền tảng điều chỉnh đặc biệt Jacking. ổn định và dễ điều chỉnh, nó có thể nhanh chóng điều chỉnh chiều cao pin Jacking của PCB với độ dày khác nhau.
Hệ thống làm sạch: Hệ thống làm sạch GKG được trang bị ba phương pháp làm sạch: làm sạch khô, làm sạch ẩm, hút bụi. có thể được kết hợp để sử dụng.Nó cũng có thể được làm sạch bằng tay nếu khách hàng không cần phải sử dụng tự động làm sạch để giảm thời gian làm sạch và cải thiện hiệu quả sản xuất. Hệ thống lau mới đảm bảo tiếp xúc đầy đủ với stencil, tăng hút chân không có thể loại bỏ hiệu quả các loại keo còn lại trong lưới,có thể đạt được chức năng làm sạch tự động hiệu quả. CCD phần và c hệ thống nghiêng được tách biệt, khi CCD làm việc, CCD phần tự động di chuyển để giảm tải trọng servo động cơ và cải thiện tốc độ máy và độ chính xác.
Sử dụng ánh sáng vòng đồng nhất và ánh sáng đồng trục độ sáng cao, với chức năng điều chỉnh độ sáng hứa hẹn,sau đó tất cả các loại điểm đánh dấu có thể được nhận ra tốt (bao gồm cả các điểm đánh dấu thô), áp dụng cho mạ vôi, đồng, mạ vàng, phun vôi, FPC và các loại PCB khác với các màu sắc khác nhau.
Hệ thống kẹp khung lưới thép có khả năng thích nghi cao. Có thể in tất cả các loại khung màn hình kích thước, và nhanh chóng thay đổi dòng sản xuất mô-đun.
Sử dụng giao diện hoạt động Windows XP / win7, với chức năng đối thoại người máy tốt,và dễ dàng cho người vận hành nhanh chóng quen thuộc với hoạt động đặc biệt là khi làm hiệu ứng điều hướng của tập tin lập trình. dễ dàng để chuyển đổi giao diện tiếng Trung / tiếng Anh, với nhật ký hoạt động, hồ sơ lỗi / tự chẩn đoán lỗi / nhanh chóng phân tích lỗi / báo động ánh sáng và các chức năng khác.
Mẫu mới dẫn đường sắt cấm tháo rời, có thể lập trình kẹp bên linh hoạt, đặc biệt cho FPC, PCB warpage, thực hiện một thiết bị đĩa kẹp độc đáo.Thông qua lập trình phần mềm có thể tự động kéo dài và kéo trở lại không bị ảnh hưởng PCB pickness.
