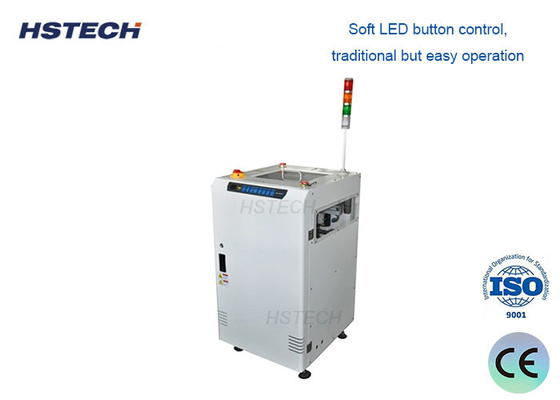

Máy lật PCB 180 độ ESD 7mm với màn hình 3 màu

MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây
Khả năng cung cấp:	50 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Tên sản xuất:

Máy biến tần PCB

Nguồn điện:

AC100-230V, một pha, max300A

công tắc quang điện tử:

Omron

Điều chỉnh chiều cao:

Cúp chân

Trưng bày:

màn hình 3 màu

Bảo hành:

1 năm

chi tiết đóng gói:

gói gỗ

Khả năng cung cấp:

50 bộ mỗi tháng

Làm nổi bật:

Máy biến tần PCB 180 độ doanh thu linh hoạt

Thiết bị xử lý PCB đai ESD 7mm

Máy quay vòng PCB hiển thị 3 màu

Mô tả sản phẩm

Máy Đảo Chiều Linh Hoạt 180 Độ ESD 7mm Băng Tải PCB Inverter Với Màn Hình 3 Màu

Máy đảo chiều PCB tự động này thực hiện xoay 180 độ để cho phép xử lý PCB hai mặt với độ chính xác và an toàn. Với màn hình 3 màu và hệ thống băng tải an toàn ESD, nó đảm bảo tích hợp dây chuyền sản xuất hiệu quả.

Tổng quan về Máy

Máy Đảo Chiều PCB là một thiết bị xử lý vật liệu tự động được thiết kế để lật PCB một cách an toàn, trơn tru và chính xác 180 độ từ mặt trước lên mặt sau (hoặc ngược lại) để xử lý hai mặt hoàn chỉnh.

Ứng dụng chính

Xử lý PCB hai mặt: Cho phép các hoạt động SMT và dây chuyền lắp ráp hoàn chỉnh cho cả hai mặt của bảng mạch
Tích hợp quy trình: Kết nối thiết bị yêu cầu các hướng PCB khác nhau trong dây chuyền sản xuất
Kiểm soát chất lượng: Tạo điều kiện kiểm tra, thử nghiệm và sửa chữa các bề mặt dưới cùng của PCB
Vận hành tự động: Loại bỏ các rủi ro xử lý thủ công bao gồm hư hỏng tĩnh điện, va đập vật lý và nhiễm bẩn

Các tính năng chính

Xoay PCB 180 độ để sản xuất hai mặt
Khả năng chọn bước 4 vị trí
Điều khiển màn hình cảm ứng với PLC MITSUBISHI
Hệ thống hiển thị đèn trạng thái 3 màu
Mô-đun hướng dẫn tuyến tính có độ chính xác cao
Đảo chiều linh hoạt với tích hợp vít me bi để kết nối thiết bị trơn tru
Kết cấu thép không gỉ hoàn toàn để có độ bền và tuổi thọ cao
Khả năng tương thích giao tiếp SMEMA

Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết
Chức năng máy	Đảo chiều PCB 180 độ
Nguồn điện	AC100-230V, một pha, 50/60Hz
Băng tải	Băng tải ESD 7mm
Phạm vi kích thước PCB	(50×50) - (500×460)mm
Cung cấp khí nén	4-6 bar, tối đa 10L/phút
Chiều cao vận chuyển	900±20mm
Hướng vận chuyển	Trái-Phải hoặc Phải-Trái (tùy chọn)
Độ dày PCB	Tối thiểu 0.4mm
Bước lên/xuống	1-4 (bước 10mm)
Thời gian chu kỳ	Khoảng 20 giây
Giao tiếp	SMEMA
Kích thước máy	600×900×1200mm
Trọng lượng	140kg

Ưu điểm chính

Tự động hóa nâng cao: Cho phép các hoạt động sản xuất liên tục, tự động 24/7
Đảm bảo chất lượng: Loại bỏ trầy xước, rơi, uốn cong và hư hỏng tĩnh điện do xử lý thủ công
Tăng hiệu quả: Tốc độ đảo chiều nhanh hơn đáng kể so với vận hành thủ công
Tối ưu hóa không gian: Thiết kế nhỏ gọn để bố trí dây chuyền sản xuất hiệu quả
Tính linh hoạt trong sản xuất: Vận hành có thể lập trình để dễ dàng thích ứng với các yêu cầu sản phẩm khác nhau
