| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HSTECH |
| Chứng nhận: | CE |
| Số mô hình: | HS-LD250 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | gói gỗ |
| Thời gian giao hàng: | 15~20 ngày làm việc |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 bộ mỗi tháng |

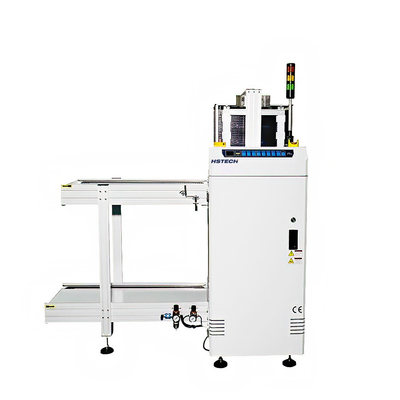

| Tên sản phẩm: | Bộ nạp tạp chí Pcb | Chiều cao vận chuyển: | 910±20mm |
|---|---|---|---|
| Hướng vận chuyển: | L~R, hoặc R~L | Thời gian thu bảng: | Khoảng 20 giây |
| Tạp chí thay đổi theo thời gian: | Khoảng 30 giây | Theo dõi mặt cố định: | mặt trước |
| Độ dày PCB: | Tối thiểu 0,6mm | Lựa chọn cao độ: | 1-4(cao độ 10mm) |
| Nguồn cung cấp điện: | 220V,50/60Hz,±10% | Sức mạnh: | 0,05KW |
Đặc điểm
1Thiết kế mô-đun.
2, Sự ổn định được tăng cường bởi thiết kế mạnh mẽ.
3, Thử nghiệm cánh tay thiết kế kinh tế.
4, Điều chỉnh chiều rộng trơn tru và song song.
5, ba tạp chí giá ứng dụng.
6, Kẹp khí nén trên và dưới để đảm bảo kệ tạp chí.
7Không có bảo hành vỡ PCB trong quá trình tải và dỡ.
8,SMEMA tương thích.
Chi tiết kỹ thuật

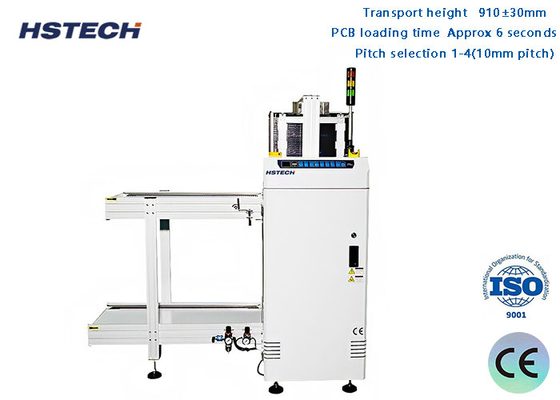

| Chức năng | Đơn vị này được sử dụng để tải PCB và vận chuyển PCB trên dây chuyền sản xuất SMT |
| Độ cao vận chuyển | 910±30mm |
| Thời gian tải PCB | Khoảng 6 giây. |
| Thời gian thay thế tạp chí | Khoảng 30 giây. |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước ((hoặc chỉ định) |
| Nguồn cung cấp điện | 220V,50/60Hz,±10% |
| Áp suất không khí | 4-6bar |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | Bên trên: 1 pc, bên dưới: 2 pc |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Tốc độ vận chuyển | 0.5-20M/min hoặc tùy chỉnh |
| Tín hiệu | SMEMA |
Thông số kỹ thuật
| Mô hình | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Kích thước máy | 1400*800*1200mm | 1650*880*1200mm | 1800*940*1200mm | 1800*1010*1200mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| Trọng lượng | 140kg | 180kg | 220kg | 260kg |
Sơ đồ hoạt động
Về Bao bì
