| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-800 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

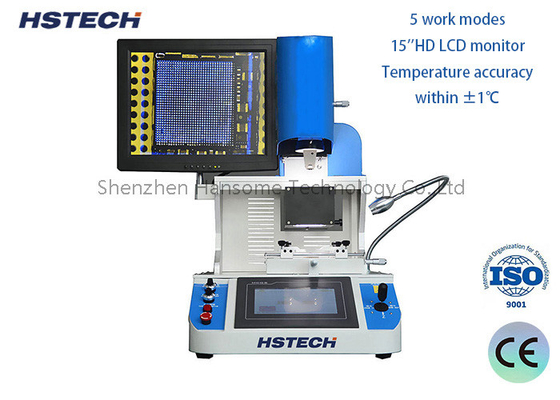

Thiết bị xử lý PCB HS-800 BGA Rework Station với đầu gắn khí nóng tích hợp
Thông số kỹ thuật
| BGA Rework Station | Mô hình:HS-800 |
| Năng lượng sưởi ấm | Máy sưởi trên 1200W ((Max), máy sưởi dưới 1200W ((Max) |
| Nâng nhiệt trước dưới | IR 5000w |
| Điều khiển nhiệt độ | Bộ nhiệt loại K, điều khiển vòng lặp khép kín |
| Cách xác định vị trí | lỗ bên ngoài hoặc lỗ vị trí |
| Kích thước tổng thể | L970mm*W700mm*H830mm |
| Kích thước PCB | W650*D610mm |
| Kích thước BGA | Max 80mm*80mm Min 1mm*1mm |
| Độ dày PCB áp dụng | 0.3 - 5mm |
| Độ chính xác lắp đặt | ±0,01mm |
| Trọng lượng của máy | 140kg |
Đặc điểm
1Thiết kế tích hợp đầu không khí nóng và đầu gắn, với chức năng hàn và khử hàn tự động.
2Các máy sưởi trên sử dụng hệ thống không khí nóng, làm nóng nhanh hơn, nhiệt độ đồng đều, làm mát nhanh hơn (nhiệt độ có thể lên đến 50 đến 80 độ C).
3.Độc lập 3 máy sưởi. máy sưởi trên và dưới có thể nhận ra di chuyển đồng bộ và tự động, có thể đạt được IR mọi vị trí. vùng sưởi dưới có thể loại bỏ lên và xuống, hỗ trợ bảng PCB.
4. PCB board áp dụng thanh trượt chính xác cao để đảm bảo độ chính xác gắn BGA và PCB.
5.Bàn làm nóng trước đáy độc đáo được làm bằng vật liệu sưởi chất lượng tốt nhập khẩu từ Đức.
6. Bàn làm nóng trước, thiết bị kẹp và hệ thống làm mát có thể di chuyển tích hợp theo trục X làm cho việc định vị và khử hàn PCB an toàn và thuận tiện hơn.
7Trục X và Y áp dụng động cơ tự động điều khiển cách di chuyển để làm cho sự sắp xếp nhanh hơn và thuận tiện hơn.
8. Rocker đôi điều khiển máy ảnh và nền tảng sưởi ấm trên và dưới để đảm bảo độ chính xác của sự sắp xếp.
9.Built-in bơm chân không, xoay 360 trong thiên thần; điều chỉnh tinh tế gắn vòi hút.
10.Máy hút có thể phát hiện độ cao lấy và lắp đặt BGA tự động với áp suất có thể điều khiển trong vòng 10 gram; áp suất bằng không có sẵn cho bộ lấy và lắp đặt BGA nhỏ hơn.
11Hệ thống hình ảnh quang học độ phân giải cao màu, có thể di chuyển bằng tay theo trục X / Y, với chức năng nhìn chia, phóng to và điều chỉnh chi tiết, bao gồm thiết bị phân biệt sai lệch, lấy nét tự động,Hoạt động phần mềm, 22x zoom quang học; có thể tái chế tối đa kích thước BGA 80 * 80MM;
12. Với 10 phân đoạn nhiệt độ lên (dưới) và 10 phân đoạn kiểm soát nhiệt độ liên tục, có thể tiết kiệm nhiều phân đoạn nhiệt độ.
13Nhiều kích thước của vòi hợp kim, dễ dàng để thay thế; có thể định vị ở mọi góc.
14Với 5 cổng nhiệt cặp, có thể phát hiện và phân tích nhiệt độ trong thời gian thực ở nhiều điểm.
15Với một chức năng hiển thị hoạt động vững chắc để làm cho kiểm soát nhiệt độ đáng tin cậy hơn.
Ứng dụng
Thích hợp cho điện thoại di động, ổ cứng, bàn phím, đồ chơi điện tử, máy tính, DVD, điểm, nhựa, thiết bị điện, thiết bị liên lạc, thiết bị điện, đồ chơi, xử lý điện tử,Động cơ, động cơ, phụ tùng, máy tính bảng, máy tính xách tay, máy ảnh kỹ thuật số, điều khiển từ xa, walkie-talkie, v.v.
