| Tên thương hiệu: | HSTECH |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 bộ mỗi tháng |

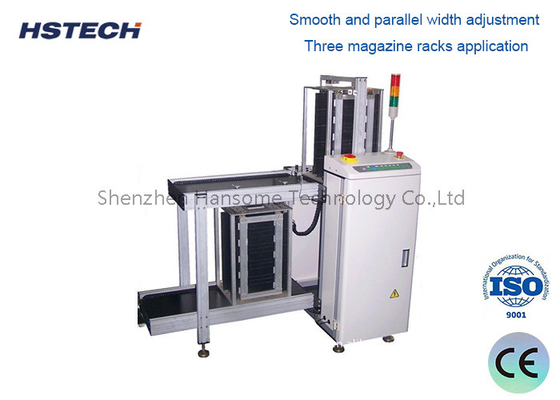

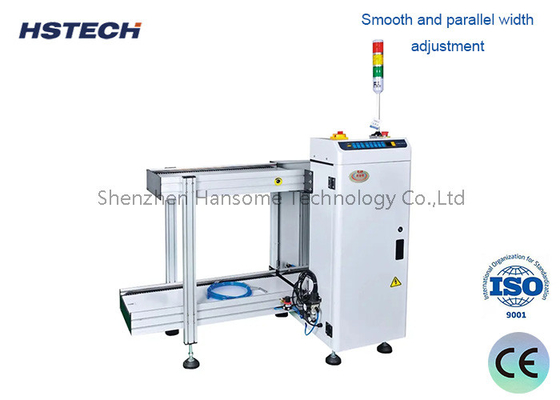

Hệ thống điều khiển màn hình cảm ứng PLC Thiết bị xử lý PCB Unloader với 6 tạp chí tải khả năng
Máy tải SMT là một loại thiết bị sản xuất cần thiết cho sản xuất và chế biến sản phẩm điện tử SMT.Chức năng chính của nó là đặt bảng PCB không gắn trong máy tải SMT và tự động gửi bảng đến máy hútSau đó, máy hút sẽ tự động đặt PCB trên đường của máy in mạ hàn và gửi nó đến máy in mạ hàn.
1Bật nguồn điện, bật công tắc điện.
2Điều chỉnh chiều rộng của đường ray hướng dẫn cho đến khi nó phù hợp với chiều rộng của bảng PCB được sản xuất.
2. Đặt số lượng các bước cho ăn bảng và vị trí điểm ra khỏi bảng (cần phải ở trạng thái thủ công và nền tảng nâng ở vị trí giới hạn thấp nhất):
1. Đặt khoảng cách bước: nhấn nút để chọn Pitch 1 2 3 4
2- Điều chỉnh bảng:
3. Hướng tay điều chỉnh thanh đẩy ở giữa PCB được sản xuất.
4. Xác nhận rằng máy có thể cung cấp cho các bảng một cách trơn tru (vị trí của các bảng điểm đầu ra)
5. Nhấn phím tự động (chuyển sang tự động)
6. Bấm nút thiết lập lại (nền tảng nâng tự động giảm xuống điểm giới hạn dưới và sau đó tăng lên vị trí của điểm giải phóng tấm đầu tiên)
7.Tình trạng tự động
1Hệ thống điều khiển PLC
2Thiết kế đường ray hai và sàn nâng hai
3, 6 khoang tải khả năng
4, Thiết kế mạch khí để truyền PCB trơn tru và ổn định
5, Tiêu chuẩn SMEMA
| Loại | DU-250 | DU-300 | DU-400 | DU-500 |
| Cung cấp điện | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| Cung cấp không khí | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| Kích thước PCB ((mm) | 350*50~250 | 445*50~330 | 530 * 50 ~ 390 | 535*50~460 |
| Hướng PCB | trái sang phải hoặc phải sang trái | trái sang phải hoặc phải sang trái | trái sang phải hoặc phải sang trái | trái sang phải hoặc phải sang trái |
| Kích thước tạp chí ((mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Đường bước (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| Độ cao vận chuyển ((mm) | 900 ± 20 | 900 ± 20 | 900 ± 20 | 900 ± 20 |
| Tốc độ truyền | 6m/s | 10m/s | 10m/s | 10m/s |
| Sức mạnh động cơ chính | 440W | 440W | 440W | 440W |
| Kích thước máy ((mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| Trọng lượng ((kg) | 320 | 350 | 380 | 410 |
