| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-HC250 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

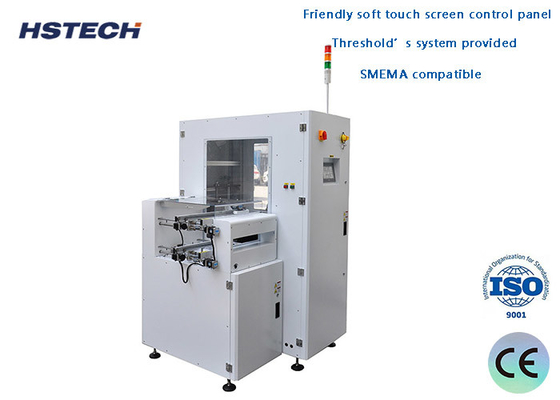

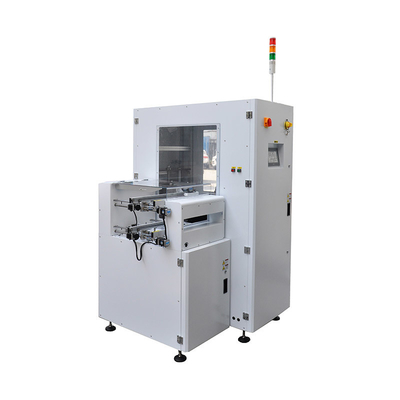

SMEMA Signal Vertical Buffer With Double Checking NG PCBs cho thiết bị xử lý PCB
Mô tả
Thiết bị xử lý PCB này được sử dụng như một bộ đệm giữa máy SMD và thiết bị kiểm tra.
Có nhiều loại thiết bị sản xuất thông minh khác nhau trên dây chuyền sản xuất SMT.Nếu một thiết bị gây ra hiệu quả sản xuất không đồng bộ và không ổn định vì lý do kỹ thuậthoặc do một sự cố báo động trong phát hiện tự động của dây chuyền sản xuất, PCB trên một số dây chuyền sản xuất sẽ bị hư hỏng.một máy lưu trữ PCB là cần thiết để tạm thời giải quyết vấn đề nàyChức năng của máy lưu trữ bảng PCB là khi bảng PCB được cung cấp quá mức trong một phần nhất định của dây chuyền sản xuất,các tấm PCB có thể được lưu trữ tạm thời trong máy lưu trữ tấmKhi không có đủ "cung cấp" trong một phần nhất định, máy lưu trữ tấm Bỏ tấm PCB được lưu trữ để cung cấp tấm PCB để xử lý trong quá trình tiếp theo.Chức năng của máy lưu trữ PCB là phục vụ như một liên kết giữa trước và sau đó và đạt được bộ đệm.
Đặc điểm
1- Sử dụng bảng điều khiển màn hình cảm ứng mềm.
2.FIFO, LIFO, Loader, unloader, Reject mode được chọn.
3. nhanh chóng, trơn tru và chính xác chỉ mục.
4.Inner PCB rack to stock PCBs, Max có thể lưu trữ 25pcs PCBs.
5. Machine Panel sẽ hiển thị NG hoặc OK PCB cho mỗi lớp.
6.Nền tảng vận chuyển trên để kiểm tra hai lần PCB NG.
7. Hệ thống ngưỡng được cung cấp.
8. SMEMA tương thích.
Chi tiết kỹ thuật
| Độ cao vận chuyển | 910±20mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Thu thập bảng | Cầm nâng PCB |
| Tốc độ vận chuyển máy vận chuyển | Điều chỉnh |
| Mặt cố định của đường ray | Mặt trước hoặc phía sau |
| Mặt hoạt động | Mặt trước |
| Độ dày PCB | Min 0.6mm |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Khả năng dự trữ PCB | Tối đa 25 miếng. |
| Tạp chí | Không. |
| Tín hiệu | SMEMA |
| Các tùy chọn |
Điều chỉnh chiều rộng tự động.
|
Thông số kỹ thuật
| Mô hình | HS-HC250 | HS-HC330 | HS-HC390 | HS-HC460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Kích thước máy | 1250*1200*1600mm | 1460*1360*1600mm | 1610*1480*1600mm | 1610*1620*1600mm |
| Trọng lượng | 200kg | 230kg | 270kg | 300kg |
Biểu đồ hoạt động
Tại sao lại sử dụng máy lưu trữ bộ nhớ tự động?
Thiết bị sản xuất trên toàn bộ dây chuyền sản xuất SMT được cung cấp bởi nhiều nhà sản xuất.và họ không có một tiêu chuẩn hiệu quả thống nhấtMặc dù tỷ lệ sản xuất PCB sẽ được đánh giá khi thiết kế dây chuyền sản xuất SMT, vẫn có một số yếu tố không chắc chắn.để tránh các yếu tố không ổn định ảnh hưởng đến toàn bộ dây chuyền sản xuất, bạn có thể xem xét thiết lập máy bộ nhớ cache trước và sau khi một số thiết bị.
