| Tên thương hiệu: | JUKI |
| Số mẫu: | 504 |
| MOQ: | 5 CÁI |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 10000 chiếc mỗi tháng |

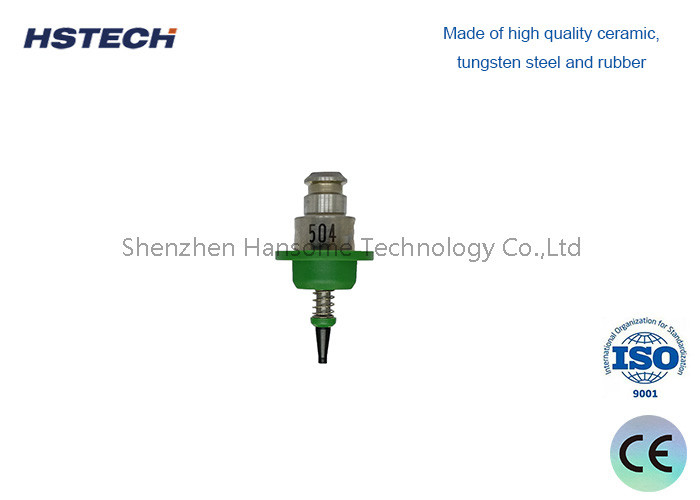

Nút SMT gốm chính xác linh hoạt cho JUKI 504 trên JUKI 2000 Series
Đặc điểm
1. Sản xuất chất lượng cao: vòi Fuji được biết đến với chất lượng và độ tin cậy cao của họ. Chúng được làm bằng vật liệu chất lượng cao,trải qua chế biến và thử nghiệm chính xác để đảm bảo hiệu suất và độ bền của chúngFuji cam kết cung cấp vòi phun đáng tin cậy để đáp ứng các yêu cầu nghiêm ngặt của ngành công nghiệp sản xuất điện tử.
2. Đa chức năng: Fuji vòi có một phạm vi rộng của khả năng thích nghi và có thể được sử dụng để xử lý các kích thước khác nhau và các loại thành phần.bao gồm cả máy SMT, máy hàn reflow, vv Các vòi Fuji có thể được sử dụng để nhặt và lắp đặt các thành phần loại chip, chẳng hạn như điện trở, tụ, chip, vv.
3Định vị chính xác cao: Thiết kế vòi Fuji chính xác và có khả năng định vị tuyệt vời.Họ có thể chính xác chọn và đặt các thành phần ở vị trí mục tiêu trên bảng mạch in, đảm bảo lắp ráp và hàn chính xác.
4. Thay thế nhanh chóng: Thiết kế của vòi Fuji là dễ dàng để thay thế và bảo trì.cần phải thay thế vòi phun theo yêu cầu lắp ráp và loại thành phầnChức năng thay thế nhanh của vòi Fuji có thể giảm thời gian ngừng hoạt động và cải thiện hiệu quả sản xuất.
Máy phun JUKI 504 này được sử dụng cho JUKI 2000 series Chip Mounter, cho SMD pick and place, nó được làm bằng gốm chất lượng cao, Thép Tungsten và cao su.
Thông số kỹ thuật
| Thương hiệu | JUKI |
| Sử dụng | Máy gắn chip SMD |
| lỗ hút | Đơn vị |
| Cơ sở vòi | Thép Tungsten |
| Số bộ phận | E36037290A0 |
| Loại vòi | 504 |
| Máy gắn chip | Dòng 20000 |
| Kích thước vòi | 31x16mm / 1.22 x 0.63 inch ((Height x Diameter) |
| Màu vòi | Slice và xanh lá cây |
| Vật liệu | Thép tungsten + cao su + gốm |
| Trọng lượng | 8g/0,353 ounce |
| Gói | Blister tùy chỉnh và hộp carton |
SMT (Surface Mount Technology) nozzle là một thành phần quan trọng được sử dụng trong thiết bị SMT tự động.Chức năng chính của nó là loại bỏ các thành phần gắn bề mặt từ bộ cấp và đặt chúng trên bảng PCBNguyên tắc cấu trúc của vòi hút là như sau:
1Nguyên tắc bơm: vòi hút thường áp dụng nguyên tắc bơm, tạo ra hoặc áp dụng áp lực âm bên trong vòi để hấp thụ các thành phần SMT.Thường có một khoang bên trong vòi hút, được kết nối với nguồn không khí và hệ thống chân không. Khi yếu tố hút cần thiết, áp lực âm được áp dụng vào khoang, làm cho vòi hút một môi trường áp suất âm.
2. Cấu trúc cốc hút: Cuối vòi hút thường được trang bị một cốc hút, có nhiều lỗ nhỏ. Khi áp lực âm áp dụng vào khoang vòi hút,không khí sẽ được hút vào thông qua lỗ nhỏ trên cốc hút, tạo ra hút áp suất âm. Cốc hút thường được làm bằng vật liệu mềm để chứa các thành phần có kích thước và hình dạng khác nhau.
3Nguyên tắc tiếp xúc: Khi cốc hút của vòi tiếp xúc với bề mặt của thành phần SMT, do áp suất âm, một con dấu được hình thành giữa cốc hút và thành phần,cho phép thành phần được hấp thụ vững chắc trên vòi phunTrong quá trình này, lực tiếp xúc giữa vòi phun và thành phần cần phải chính xác, duy trì lực hấp thụ đủ trong khi tránh làm hỏng thành phần.
Các mô hình vòi phun JUKI 2000
E36087290A0 JUKI NOZZLE 500 ASSY1.0 x 0.5
E36007290A0 JUKI NOZZLE 501 ĐIẾN 0.7×0.4
E36017290A0 JUKI NOZZLE 502 Lắp ráp O 0.7/O 0.4
E36027290A0 JUKI NOZZLE 503 Lắp ráp O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 Lắp ráp O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 Lắp ráp O 3.5/O 1.7
E36057290A0 JUKI NOZZLE 506 Lắp ráp O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 LÀM O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 Lắp ráp O 9.5/O 8.0
