| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-C600/HS-C1000/HS-C1500 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

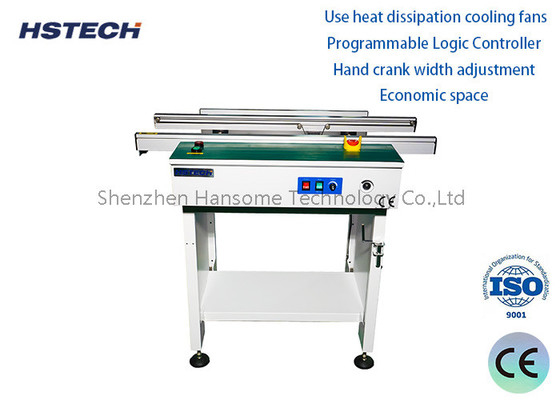

SMEMA Chuyển giao tương thích PCB xử lý thiết bị vận chuyển được sử dụng cho PCB lắp ráp và SMT dây chuyền sản xuất
giới thiệu
Chức năng của thiết bị xử lý PCB SMT trạm kết nối là để kết nối giữa các dây chuyền sản xuất SMT. Nó cũng có thể được sử dụng cho bộ đệm PCB, kiểm tra, thử nghiệm hoặc chèn thủ công các thành phần điện tử.
Trạm đậu nối thường bao gồm: một khung và hai băng chuyền quay song song được lắp đặt trên khung.Các băng chuyền hiện có thường được cố định ở vị trí trên khung, do đó, hai chiều rộng của các bảng mạch được vận chuyển trên băng chuyền là giới hạn, không thuận lợi cho việc vận chuyển các bảng mạch có kích thước khác nhau,làm cho khả năng áp dụng của trạm dock thấp.
Theo chức năng, trạm kết nối có thể được chia thành trạm kết nối với khung ánh sáng, trạm kết nối hoàn toàn tự động, trạm kết nối phủ bụi,một trạm kết nối phủ khí lạnh và một trạm kết nối sàng lọcTất cả các loại được sử dụng để kết nối và đệm giữa các máy trong dây chuyền sản xuất SMT và phục vụ như một bảng thông.
Các thông số quan trọng của trạm dock SMT là gì?
⑴Thông thường chiều dài của nền tảng kết nối trên dây chuyền sản xuất SMT là 1 mét hoặc ít hơn.
⑵. chiều rộng. chiều rộng của trạm dock liên quan đến kích thước của bảng PCB được truyền.
⑶Liệu tốc độ hoạt động và tốc độ truyền đáp ứng các yêu cầu kết nối và chuyển giao có liên quan đến hiệu quả sản xuất của toàn bộ đường dây không.
Đặc điểm
| Mô hình | HS-C600 | HS-C1000 | HS-C1500 |
| Độ rộng PCB có sẵn | Tối đa 460mm | Tối đa 460mm | Tối đa 460mm |
| Chiều dài đường sắt máy | 600mm | 1000mm | 1500mm |
| Kích thước máy | 600*690*930mm | 1100*690*930mm | 1500*750*930mm |
| Trọng lượng | 60kg | 80kg | 100kg |
| Độ cao vận chuyển | 910±30mm |
| Định hướng vận chuyển | L~R,OR R~L |
| Hoạt động | Hoạt động phía trước |
| Đường mòn bên cố định | Mặt trước, hoặc tùy chỉnh |
| Độ dày PCB | 50*50~530*460mm |
| Tùy chọn chiều dài máy vận chuyển | 0.5m/0.6m/1.0m/1.5m/hoặc tùy chỉnh |

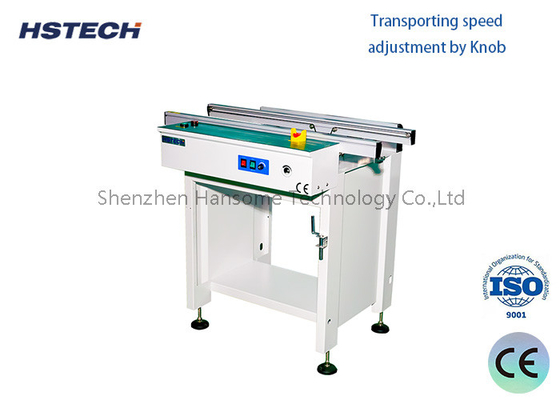

| Phương pháp điều chỉnh tốc độ | Nút |
| Điều chỉnh chiều rộng | Máy quay tay (tùy tự động tùy chọn) |
| Cung cấp điện | AC110/220V,50/60HZ,± 10% |
| Các tùy chọn | Ánh sáng, quạt, nắp, tự động với điều chỉnh, đường ray hai, vv |
| Tín hiệu | SMEMA |
Bao bì
Tóm tắt: Trạm kết nối là một thiết bị có chức năng và trí thông minh rất thấp trong dây chuyền sản xuất SMT, và cấu trúc của nó tương đối đơn giản.thiết kế của các dây chuyền sản xuất SMT rất nhỏ gọn và hợp lýNếu hai dây chuyền sản xuất cần phải song song, một trạm dock sẽ cần thiết để giúp chuyển các bảng PCB;khi các yêu cầu truyền tải của một thiết bị nhất định trong dây chuyền sản xuất không đáp ứng các tiêu chuẩn, một trạm trạm cũng có thể được sử dụng để hỗ trợ.
