| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-LD330 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 bộ mỗi tháng |

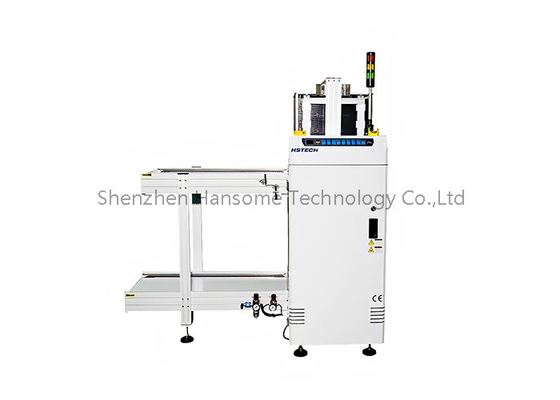

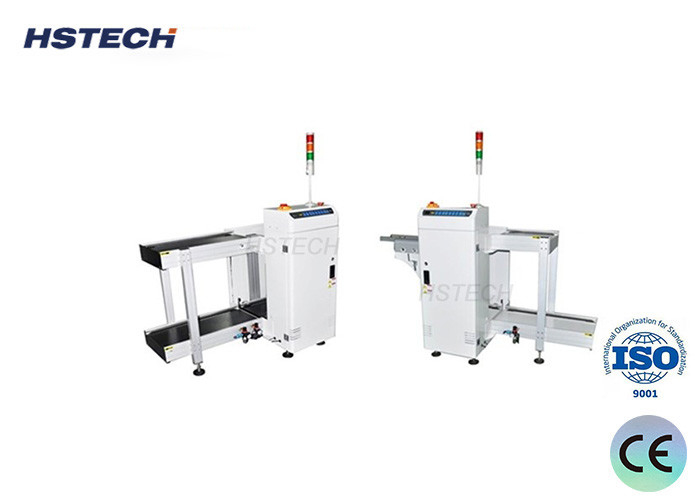

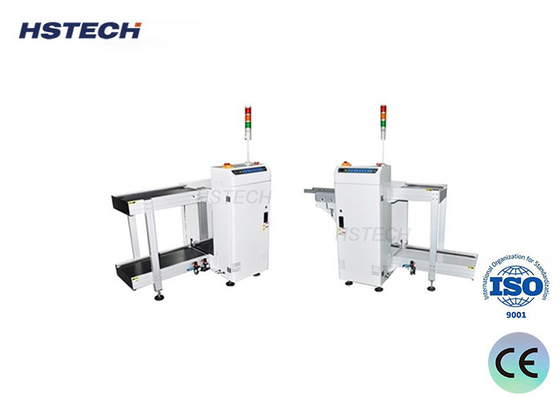

Máy xử lý tải PCB tín hiệu SMEMA hiệu quả cao
giới thiệu
PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rack. Máy này áp dụng hệ thống micro-control với vít bóng, toàn bộ máy chạy ổn định và truyền chính xác.mà là trực quan để vận hành và dễ sử dụngNó phù hợp với việc vận chuyển lặp đi lặp lại các bảng mạch đơn hoặc hai mặt, làm giảm đáng kể chi phí lao động và cung cấp hiệu quả.
Ứng dụng
Đơn vị này được sử dụng để tải PCB và vận chuyển PCB trên dây chuyền sản xuất SMT.
Đặc điểm
1Thiết kế mô-đun.
2, Sự ổn định được tăng cường bởi thiết kế mạnh mẽ.
3, Thử nghiệm cánh tay thiết kế kinh tế.
4, Kẹp khí nén trên và dưới để đảm bảo kệ tạp chí.
5Không có bảo hành vỡ PCB trong quá trình tải và dỡ.
6,SMEMA tương thích.
Thông số kỹ thuật
| Tên sản phẩm | Máy tải PCB |
| Độ cao vận chuyển | 910±30mm |
| Thời gian tải PCB | Khoảng 6 giây. |
| Thời gian thay thế tạp chí | Khoảng 30 giây. |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước ((hoặc chỉ định) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Áp suất không khí | 4-6bar |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | Bên trên: 1 pc, bên dưới: 2 pc |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Tốc độ vận chuyển | 0.5-20M/min hoặc tùy chỉnh |
| Tín hiệu | SMEMA |
Lựa chọn mô hình
| Mô hình | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Kích thước máy | 1400*800*1200mm | 1650*880*1200mm | 1800*940*1200mm | 1800*1010*1200mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| Trọng lượng | 140kg | 180kg | 220kg | 260kg |
Chú ý!
1. tắt thiết bị hoặc đảm bảo rằng bàn nâng di chuyển vào vị trí trước khi bắt đầu hoạt động tự động lần đầu tiên.
2. Giữ đầu và tay của bạn ra khỏi máy trong khi vận hành.
3. dầu trục quang và làm sạch các mảnh vỡ trên các đèn thành phần trên chuỗi.
Điều khiển nút và hộp điện
Về Bao bì
