| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-330BC |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
tín hiệu và hai mặt PCB làm sạch SMT thiết bị làm sạch PCB bề mặt bẩn sạch với bàn chải ESD
Lời giới thiệu

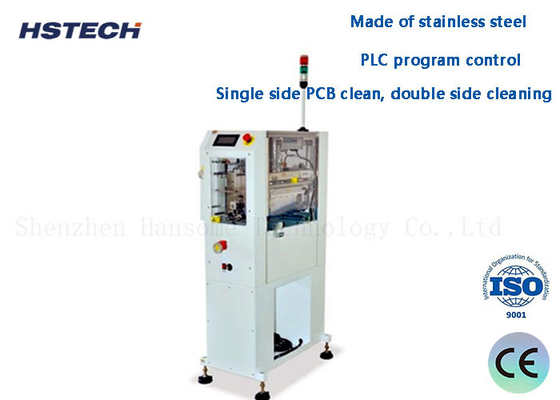

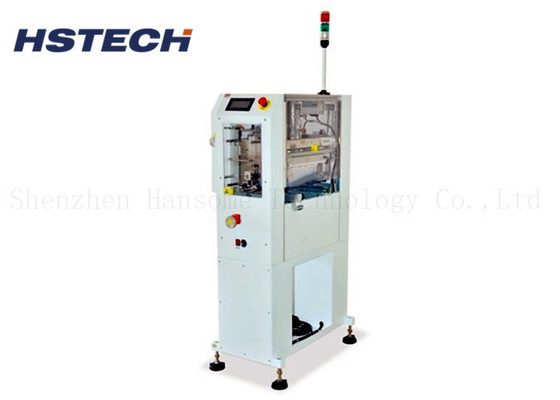

Máy này là một máy làm sạch PCB tự động trong dây chuyền sản xuất SMT, nó được sử dụng để làm sạch bụi, tĩnh, và bẩn khác trên bề mặt PCB.
Máy được sử dụng giữa máy tải PCB và máy in màn hình, cũng được sử dụng trước khi các thiết bị lớp phủ phù hợp.bởi vì nó làm sạch PCB trước khi hàn, do đó các khiếm khuyết trong và sau khi hàn sẽ được loại bỏ trước.
Đặc điểm
1, Toàn bộ máy được làm bằng thép không gỉ.
2, PLC chương trình điều khiển.
3, Hai PC Keyence thương hiệu thanh gió ion ((ionizer), hai PC cuộn nhãn dán, một PC cuộn keo kết hợp cho toàn bộ quá trình làm sạch.
4, sử dụng chất ion hóa để làm sạch điện tĩnh trên PCB.
5, cuộn keo và cuộn nhãn làm việc cùng nhau để làm sạch bụi.
6, Tẩy rửa trực tuyến, máy phía trên là máy tải PCB, máy phía dưới là máy in màn hình.
7Thiết kế kéo ra để thay đổi dễ dàng các cuộn keo và bảo trì.
8, Máy tiêu chuẩn là PCB một bên sạch, quá trình làm sạch hai bên là tùy chọn.
9, Hướng tay điều chỉnh chiều rộng PCB, điều chỉnh tự động có sẵn dựa trên yêu cầu của khách hàng.
9, tín hiệu SMEMA tương thích.
Thông số kỹ thuật
| Mô hình | HS-330BC | HS-460BC | ||
| Kích thước PCB | (50*50) ~ ((460*330) | (50*50) ~ ((530*460) | ||
| Kích thước máy | 555*900*1350 | 555*1030*1350 | ||
| Trọng lượng | 90kg | 110kg | ||
| Độ dày PCB | 0.5 ~ 3.2mm |
| Nguồn cung cấp điện | AC100 ~ 230V, một pha, 300A |
| Cung cấp không khí | 0.4 ~ 0.6Mpa |
| Phẫu thuật ESD | 1 phần trăm |
| Vòng dán loại bỏ bụi | top 2 pc |
| Vòng dán | 1 phần trăm |
| Thiết bị chân không | 1 phần trăm |
| Nhãn hiệu thanh gió ion (ionizer) | 2 chiếc, chất lượng tốt nhất Keyence thương hiệu từ Nhật Bản |
| Nếu có máy thu bụi | Vâng. |
| Điều chỉnh đường dây vận chuyển | Vòng xoắn |
| Đường sắt cố định | Mặt trước được cố định |
| Tốc độ vận chuyển | 0 ~ 9m/min,được điều chỉnh |
| Độ cao vận chuyển | tiêu chuẩn 900±20mm |
| Định hướng | L đến R, hoặc R đến L, tùy chọn |
| Thời gian chu kỳ | Khoảng 8s. |
| Tín hiệu | Smema |
Sao anh lại cần máy làm sạch PCB?
PCB không được làm sạch nghiêm ngặt khi rời khỏi nhà máy và một lượng lớn mảnh vụn và bụi vẫn còn trên bề mặt PCB, cạnh, lỗ xuyên, v.v.;
PCB dễ dàng tạo ra điện tĩnh trong quá trình xử lý, có thể dễ dàng gây ra thiệt hại tĩnh hoặc hấp thụ bụi trong quá trình SMT.
Vật chất nước ngoài như bụi có thể gây ra in kém và hàn kém như hàn ảo, hàn trống, biến dạng thành phần và lệch hướng.Làm sạch PCB có thể ngăn ngừa và giảm sản xuất các sản phẩm bị lỗi, cải thiện chất lượng và đạt được mục đích tăng cường độ tin cậy của sản phẩm.
