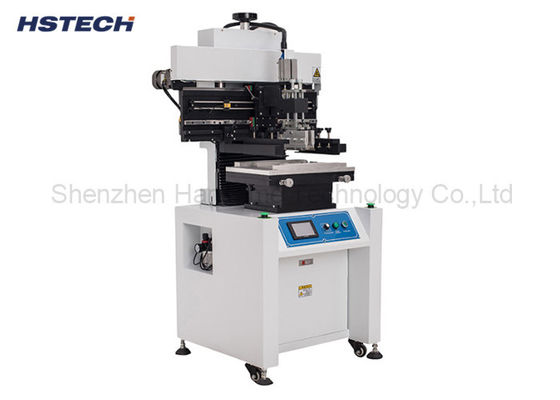

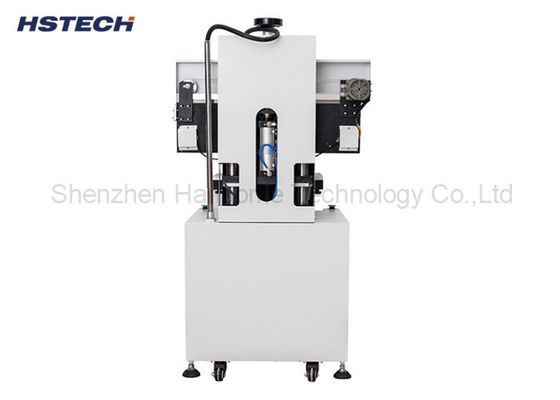

Máy in màn hình bán tự động một pha Máy đúc dán hàn để in đúc dán hàn với máy quét

Máy in màn hình bán tự động một pha Máy đúc dán hàn để in đúc dán hàn với máy quét

giới thiệu
Máy in solder paste bán tự động là một thiết bị được sử dụng để áp dụng solder paste trên bảng mạch in (PCB). It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

Sau đây là một giới thiệu chung về máy in mạ hàn bán tự động:

1Cấu trúc thiết bị: Máy in mạ hàn bán tự động thường bao gồm các thành phần chính sau:
Bàn làm việc: được sử dụng để hỗ trợ và định vị PCB.
2. Printing Squeegee: Trách nhiệm áp dụng bột hàn đồng đều cho các pad trên PCB.
3Thiết bị cố định stencil: Được sử dụng để cố định stencil in để đảm bảo ứng dụng dán hàn chính xác.


Thông số kỹ thuật

Đặc điểm

1Máy sử dụng hệ thống điều khiển PLC.
2. Máy được xây dựng trong mộtMột số 4 chữ số.
3. Xây dựng dọc, khung màn hình nâng lên và xuống dọc bằng điện, điều khiển đường truyền của đầu in trái và phải hành động bởi hướng dẫn tuyến tính.
4. khung màn hình có thể được điều chỉnh lên và xuống để đáp ứng độ cao khác nhau.
5. Định vị stencil bốn điểm, độ chính xác in phản ứng ± 0.02mm, khung stencil linh hoạt, có thể sử dụng stencil kích thước khác nhau.

6, Các squeegee có thể được điều chỉnh, thuận tiện cho thép không gỉ không chì, 200-350options.

7, Dùng ngón tay PIN linh hoạt để định vị PCB, có thể in PCB hai mặt.

8, màn hình cảm ứng LED có thể điều chỉnh tốc độ cào, cũng sử dụng HIWIN thương hiệu hướng dẫn tuyến tính chất lượng cao.

9, Các scraper bên trái và bên phải điều chỉnh sử dụng điều khiển chuyển đổi tần số, có thể thiết lập tốc độ in trên màn hình, đảm bảo tốc độ in là nhất quán,sau đó độ dày in đồng đều hơn.
nguyên tắc hoạt động:

1Chuẩn bị: Đặt PCB trên bàn làm việc và điều chỉnh và định vị nó theo kích thước PCB và dấu vị trí.
2Chuẩn bị stencil: Đặt stencil in (còn được gọi là stencil) trên vật cố định stencil và đảm bảo nó phù hợp với PCB.
3Ứng dụng dán hàn: Khởi động máy in dán hàn bán tự động, di chuyển máy quét in trơn tru qua mẫu, quét dán hàn đồng đều qua các lỗ mẫu,và áp dụng bột hàn cho các tấm PCB thông qua các lỗ của mẫu.
4.Load PCB: Sau khi in hoàn tất, tháo PCB được phủ với mốc hàn ra khỏi bàn làm việc.


Chức năng và đặc điểm:

1Độ chính xác và khả năng lặp lại: Máy in bột hàn bán tự động có độ chính xác và khả năng lặp lại cao, đảm bảo áp dụng đồng đều và tính nhất quán của bột hàn trên các miếng đệm.
2Điều chỉnh và khả năng thích nghi: Máy lọc in và thiết bị stencil có thể được điều chỉnh để phù hợp với các kích thước và loại PCB khác nhau, cũng như các yêu cầu về độ dày dán hàn khác nhau.
3Dễ dàng vận hành: Hoạt động của máy in mạ hàn bán tự động tương đối đơn giản.Bạn chỉ cần thực hiện các điều chỉnh thích hợp và thiết lập theo các yêu cầu PCB và mạ hàn, và sau đó nhấn nút bắt đầu để bắt đầu quá trình in.
4Hiệu quả sản xuất: So với in dán hàn bằng tay, máy in dán hàn bán tự động có thể cải thiện hiệu quả sản xuất và giảm thời gian hoạt động bằng tay và chi phí lao động.
