| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-NK250 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

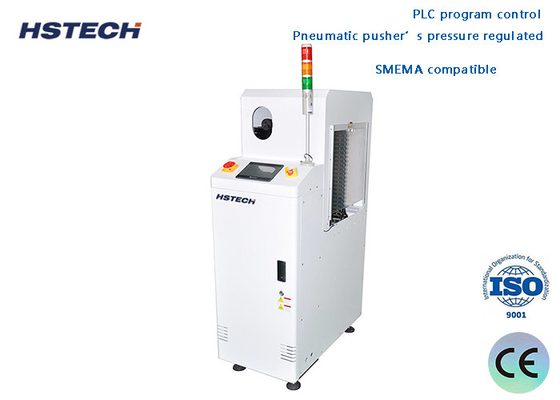

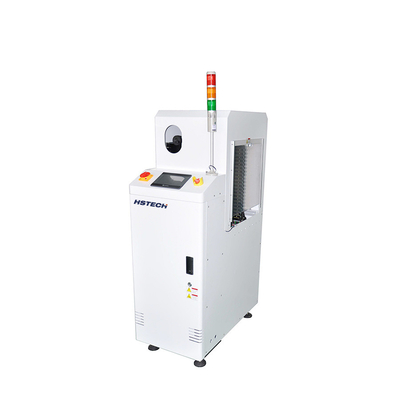

Thiết bị xử lý màn hình cảm ứng PCB chất lượng cao Bộ đệm PCB với SMEMA tương thích
giới thiệu
Bộ đệm PCB là một thiết bị được sử dụng để ổn định và điều chỉnh tốc độ truyền và vị trí của bảng mạch in (PCB) trên dây chuyền sản xuất. Nó được sử dụng rộng rãi trong các quy trình sản xuất điện tử,đặc biệt là trong các quy trình lắp ráp PCB và lắp đặt bề mặt (SMT).
Giới thiệu chung về bộ đệm PCB
1- Chức năng:Máy đệm PCB chủ yếu được sử dụng để cân bằng và điều chỉnh tốc độ truyền PCB trên dây chuyền sản xuất để tránh các vấn đề gây ra bởi quá nhanh hoặc quá chậm truyền trên dây chuyền sản xuấtNó có thể hoạt động như một bộ đệm để chuyển bảng PCB từ quy trình trước đến quy trình tiếp theo để đảm bảo tính liên tục và ổn định của dây chuyền sản xuất.
2. Kiểm soát vận chuyển: Máy đệm PCB vận chuyển bảng PCB từ một vị trí đến vị trí khác thông qua một hệ thống vận chuyển, chẳng hạn như băng chuyền hoặc cuộn.Nó thường được trang bị các cảm biến và hệ thống điều khiển để theo dõi và điều chỉnh tốc độ chuyển để đảm bảo chuyển giao và định vị trơn tru của bảng PCB.
3Điều chỉnh bộ đệm: Máy đệm PCB có thể điều chỉnh chiều dài và dung lượng của bộ đệm theo nhu cầu của dây chuyền sản xuất.Điều này có thể chứa các tốc độ sản xuất khác nhau và kích thước bảng PCB.
4Hoạt động tự động: Máy đệm PCB thường có các chức năng hoạt động tự động, bao gồm cấp, truyền, định vị và xả tự động.Điều này có thể giảm các hoạt động thủ công và cải thiện hiệu quả sản xuất.
5. Bảo vệ PCB: Các bộ đệm PCB thường sử dụng phương pháp không tiếp xúc hoặc ít tiếp xúc trong quá trình truyền để tránh hư hỏng hoặc ô nhiễm bảng PCB.
6Tích hợp hệ thống: Máy đệm PCB có thể được tích hợp với các thiết bị và dây chuyền sản xuất khác để tạo thành một hệ thống sản xuất tự động hoàn chỉnh.Nó thường được sử dụng cùng với thiết bị lắp ráp PCB, máy in, thiết bị hàn, vv
Đặc điểm
1Sử dụng bảng điều khiển màng LED nhẹ nhàng.
2. FIFO, LIFO, Loader, Unloader, Reject mode được chọn.
3. nhanh chóng, trơn tru và chính xác chỉ mục.
4. Kẹp khí nén được cung cấp để sắp xếp tạp chí.
5Áp lực của máy đẩy khí được điều chỉnh.
6. Hệ thống ngưỡng được cung cấp.
7- Khả năng đệm tạp chí bổ sung có sẵn theo yêu cầu
8. SMEMA tương thích.
Chi tiết kỹ thuật
| Độ cao vận chuyển | 910±20mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Thời gian chu kỳ trên tàu | Khoảng 20 giây. |
| Thay đổi tạp chí theo thời gian | Khoảng 30 giây. |
| Mặt cố định của đường ray | Mặt trước |
| Mặt hoạt động | Mặt trước |
| Độ dày PCB | Min 0.6mm |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Nguồn cung cấp điện | 220V,50/60Hz,±10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 4-6Bar |
| Tiêu thụ không khí | Tối đa 10L/min |
| Số lượng tạp chí | Mặt trên:1 tạp chí, mặt dưới:1 tạp chí |
| Tín hiệu | SMEMA |
| Các tùy chọn | 1, chế độ điều khiển màn hình cảm ứng. 2, Điều chỉnh chiều rộng tự động. 3, Số lượng tạp chí theo yêu cầu của khách hàng. |
Thông số kỹ thuật
| Mô hình | HS-HC250S | HS-HC330M | HS-HC390L | HS-HC460XL |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Kích thước máy | 1250*1200*1600mm | 1460*1360*1600mm | 1610*1480*1600mm | 1610*1620*1600mm |
| Trọng lượng | 170kg | 230kg | 300kg | 330kg |
