| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-250DULD |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

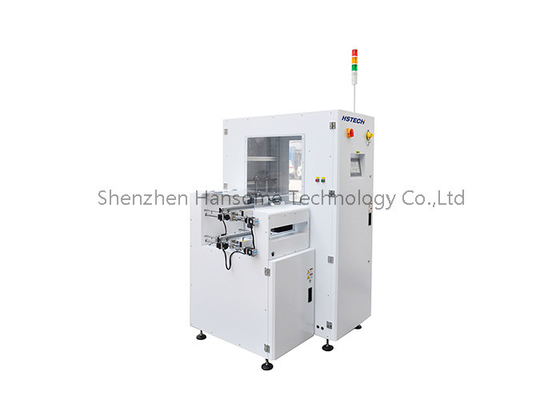

Tháp ánh sáng hiển thị hai đường ray PCB Unloader NG OK Unloader PCB xử lý thiết bị với tín hiệu SMEMA
giới thiệu
Máy tải PCB hai đường ray là một thiết bị được sử dụng trong các dây chuyền sản xuất PCB (Bảng mạch in, bảng mạch in) để tự động dỡ các bảng PCB.
Sau đây là các nguyên tắc hoạt động chung và các tính năng của Máy cởi PCB hai đường ray:
1Thiết kế đường ray kép: Máy thả PCB đường ray kép thường có thiết kế đường ray kép, một đường ray được sử dụng để thả các bảng PCB hoàn thành khỏi dây chuyền sản xuất,và đường ray khác được sử dụng để trả lại các bảng chuyển trống đến điểm khởi đầu của dây chuyền lắp ráp để tiếp tục sử dụng.
2Tải tự động: Thiết bị này được trang bị các chức năng tự động để tải bảng PCB từ dây chuyền lắp ráp đến các vị trí được chỉ định thông qua dây chuyền vận chuyển hoặc các hệ thống cánh tay robot khác.Đây có thể là một khu vực lưu trữ., một trạm kiểm tra hoặc giai đoạn sản xuất tiếp theo.
3.Còn ổn định và đáng tin cậy: Máy tải PCB hai đường sắt có cấu trúc ổn định và hệ thống định vị chính xác để đảm bảo sự ổn định và chính xác của bảng PCB trong quá trình tải xuống.Điều này giúp tránh thiệt hại hoặc lạm dụng.
4Giao thông và sắp xếp: Thiết bị thường có một hệ thống băng chuyền vận chuyển đáng tin cậy các bảng PCB và sắp xếp chúng vào vị trí chính xác.Điều này đảm bảo giải phóng chính xác và xử lý tiếp theo của bảng PCB.
5Điều khiển có thể lập trình: Máy tải PCB hai đường ray được trang bị một hệ thống điều khiển có thể được lập trình và điều chỉnh khi cần thiết.vị trí và sự sắp xếp thả có thể được thiết lập theo kích thước bảng PCB khác nhau và yêu cầu sản xuất.
Thông số kỹ thuật
| Mô hình | HS-250DULD |
| Kích thước PCB | (50*50) ~ 350*250) mm |
| Kích thước tạp chí | 355*320*565mm |
| Thời gian tải PCB | Khoảng 6s. |
| Thời gian thay thế tạp chí | 30 tuổi |
| Nguồn cung cấp điện | AC100-230V, một pha, tối đa 300A |
| Cung cấp không khí | 4-6 bar, tối đa 10L/phút |
| Độ cao vận chuyển | 900±20mm |
| Hướng vận chuyển | L đến R,hoặc R đến L9 (không cần thiết) |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | trên 1pc, xuống 1pc, hoặc tùy chỉnh |
| Tùy chọn độ cao bước | 1-4 ((10mm pitch) |
| Kích thước máy | 1460*1500*1200mm |
| Trọng lượng | Khoảng 210kg |
Đặc điểm

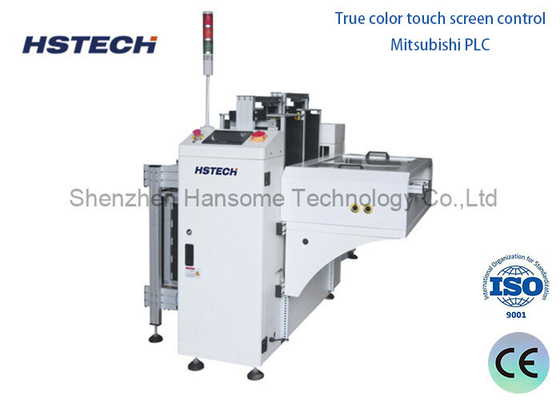

1, điều khiển màn hình cảm ứng màu thật
2, Mitsubishi PLC
3, Capacity tạp chí: trên cùng 1, dưới cùng 1, hoặc tùy chỉnh
4, Chọn khoảng cách: 10mm, 20mm, 30mm, 40mm
5, Hướng vận chuyển PCB: L - R, hoặc R - L, tùy chọn
6, Chọn chế độ chạy thủ công/Tự động
7, Đường sắt phía trước cố định hoặc đường sắt phía sau cố định, tùy chọn
8, Độ cao tiêu chuẩn cho ứng dụng SMT ((920±20mm)
9, màn hình đèn tháp
10, tín hiệu SMEMA
Các kịch bản ứng dụng
Backend của dòng sản xuất SMT:Trong dây chuyền sản xuất công nghệ gắn bề mặt (SMT), các thành phần điện tử khác nhau được gắn trên bảng PCB bằng máy đặt,và sau đó sau quá trình hàn như hàn dòng chảy, bảng PCB sẽ đạt đến máy tải PCB hai đường qua đường truyền.và sau đó chuyển nó đến liên kết kiểm tra tiếp theo, chẳng hạn như thiết bị AOI (kiểm tra quang học tự động), để kiểm tra chất lượng hàn và xem vị trí thành phần có đúng không.
Tích hợp với các dây chuyền sản xuất tự động:Máy thả PCB hai đường có thể được tích hợp tốt với toàn bộ hệ thống sản xuất PCB tự động.Nó có thể nhận các chỉ dẫn từ hệ thống điều khiển dây chuyền sản xuất thông qua giao diện truyền thông (chẳng hạn như giao diện Ethernet công nghiệp hoặc giao diện RS-485Ngoài ra, nó cũng có thể phản hồi thông tin tình trạng của riêng nó (chẳng hạn như liệu thiết bị đang hoạt động bình thường,có lỗi không, số lượng tấm PCB không tải, vv) đến hệ thống điều khiển dây chuyền sản xuất để nhận ra quản lý thông minh của toàn bộ quy trình sản xuất.
