| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-NK250 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

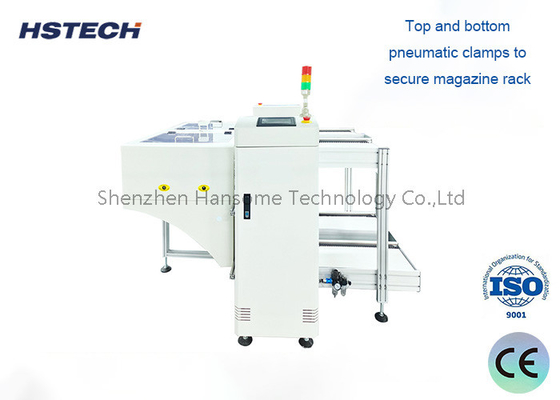

SMEMA Signal Tower Light PCB Handling Equipment NG OK PCB Unloader với bộ sưu tập tạp chí kép
giới thiệu
NG OK PCB Unloader là một thiết bị được sử dụng trong các quy trình sản xuất điện tử tự động để dỡ các bảng mạch in (PCB) bị lỗi (NG) và tốt (OK) khỏi dây chuyền sản xuất.
Chức năng chính của NG OK PCB Unloader là tách PCB không đủ điều kiện (NG) và PCB đủ điều kiện (OK) dựa trên kết quả đánh giá của hệ thống phát hiện điện tử,và di chuyển chúng ra khỏi dây chuyền sản xuất để chế biến và phân loại tiếp theo.
NG OK PCB Unloader thường có các tính năng và chức năng sau:
1. Chế độ thả và tách: NG OK PCB Unloader sử dụng các thiết bị cơ học tự động để thả PCB trên dây chuyền sản xuất từ băng chuyền vận chuyển hoặc các hệ thống vận chuyển khác.Nó có thể gửi PCB không đủ điều kiện và PCB đủ điều kiện đến các lối ra hoặc khu vực lưu trữ khác nhau tương ứng theo kết quả của hệ thống kiểm tra điện tử.
2Khả năng phân loại và phân loại: NG OK PCB Unloader có thể phân loại và lưu trữ PCB bị lỗi (NG) và tốt (OK) theo các quy tắc đã đặt trước.Nó có thể gửi PCB đến vị trí lưu trữ tương ứng hoặc cửa hàng dựa trên logo trên PCB, kết quả thử nghiệm điện tử hoặc các tiêu chuẩn khác.
Giao thông và xếp chồng: NG OK PCB Unloader thường có khả năng vận chuyển và xếp chồng PCB sau khi dỡ chúng.Nó có thể sắp xếp PCB theo một cách xếp chồng nhất định để tạo điều kiện xử lý và quản lý sau đó.
3Tốc độ và độ chính xác: NG OK PCB Unloader có tính năng vận hành tốc độ cao và chính xác, có khả năng dỡ và tách PCB nhanh chóng và chính xác trong một thời gian ngắn.Điều này giúp cải thiện hiệu quả sản xuất và giảm lỗi của con người trong quá trình sản xuất.
4. Kết nối với các thiết bị khác: NG OK PCB Unloader thường có thể được kết nối với các thiết bị và hệ thống tự động khác, chẳng hạn như hệ thống kiểm tra điện tử, bộ xếp chồng PCB, hệ thống lưu trữ, vvSự kết nối này làm cho toàn bộ quy trình sản xuất phù hợp và hiệu quả hơn.
Thông số kỹ thuật
| Mô hình | HS-NK |
| Kích thước PCB | (50*50) ~ 350*250) mm |
| Kích thước tạp chí | 355*320*565mm |
| Thời gian tải PCB | Khoảng 6s. |
| Thời gian thay thế tạp chí | 30 tuổi |
| Nguồn cung cấp điện | AC100-230V, một pha, tối đa 300A |
| Cung cấp không khí | 4-6 bar, tối đa 10L/phút |
| Độ cao vận chuyển | 900±20mm |
| Hướng vận chuyển | L đến R,hoặc R đến L9 (không cần thiết) |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | trên 1pc, xuống 1pc, hoặc tùy chỉnh |
| Tùy chọn độ cao bước | 1-4 ((10mm pitch) |
| Kích thước máy | 1460*1500*1200mm |
| Trọng lượng | Khoảng 210kg |
Đặc điểm
1, điều khiển màn hình cảm ứng màu thật
2, Panasonic PLC
3, Capacity tạp chí: trên cùng 1, dưới cùng 1, hoặc tùy chỉnh
4, Chọn khoảng cách: 10mm, 20mm, 30mm, 40mm
5, Hướng vận chuyển PCB: L - R, hoặc R - L, tùy chọn
6, Chọn chế độ chạy thủ công/Tự động
7, Đường sắt phía trước cố định hoặc đường sắt phía sau cố định, tùy chọn
8, Độ cao tiêu chuẩn cho ứng dụng SMT ((920±20mm)
9, màn hình đèn tháp
10, tín hiệu SMEMA
