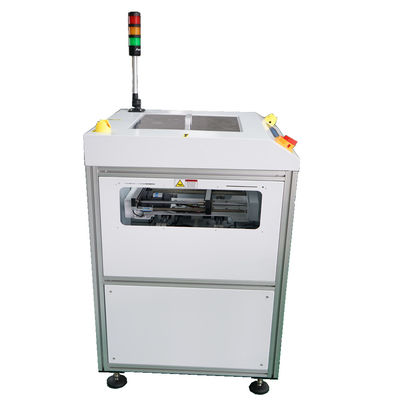

Đơn giản và song song PCB quay máy vận chuyển PCB xử lý thiết bị với điều khiển nút LED mềm

Đơn giản và song song PCB quay máy vận chuyển PCB xử lý thiết bị với điều khiển nút LED mềm

giới thiệu
Máy vận chuyển quay PCB là một thiết bị được sử dụng trong quy trình sản xuất điện tử như một hệ thống vận chuyển để xoay hoặc xoay các bảng mạch in (PCB) trên dây chuyền sản xuất.Nó thường được sử dụng trên các dây chuyền sản xuất mặt (SMT) để cho phép thay đổi định hướng PCB hoặc thay đổi vị trí giữa các bước quy trình khác nhau.

Chức năng chính của máy vận chuyển quay PCB là chuyển PCB từ một hướng hoặc vị trí sang vị trí khác để thích nghi với yêu cầu của các bước quy trình tiếp theo. Nó có thể đạt được các hoạt động sau:

Chức năng lật: PCB Turn Conveyor có thể lật PCB từ một bên sang bên kia để lắp ráp hai mặt trong quá trình SMT. Bằng cách chuyển PCB sang thiết bị lật và sau đó xoay hoặc lật nó,đảm bảo các thành phần ở phía bên kia được gắn hoặc hàn.
Chức năng xoay: Đôi khi cần phải xoay PCB từ hướng này sang hướng khác để giao tiếp với thiết bị hoặc máy móc quy trình tiếp theo.PCB Turn Conveyor có thể đạt được hoạt động xoay nhanh và chính xác để đảm bảo sự sắp xếp chính xác của PCB trên dây chuyền sản xuất.
Các đường kết nối: Máy vận chuyển xoay PCB thường được kết nối với các thiết bị hoặc hệ thống vận chuyển khác để đạt được vận chuyển PCB liền mạch.Nó có thể được kết hợp với các thiết bị phía trên và phía dưới để đảm bảo dòng chảy trơn tru của PCB trên dây chuyền sản xuất.


Đặc điểm

1, Thay đổi hướng dòng chảy PCB trong 90,180270 độ.

2, Chọn đường ray cố định dựa trên yêu cầu của khách hàng.

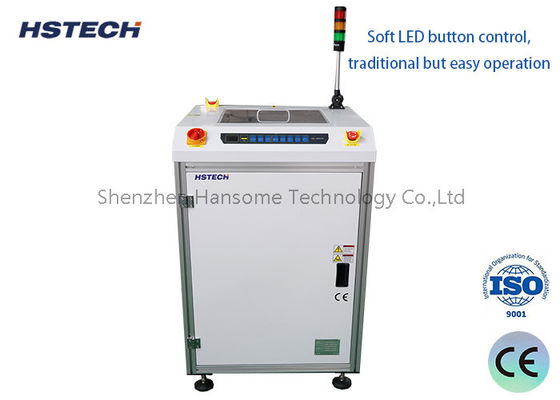

3, điều khiển nút LED mềm, hoạt động truyền thống nhưng dễ dàng.

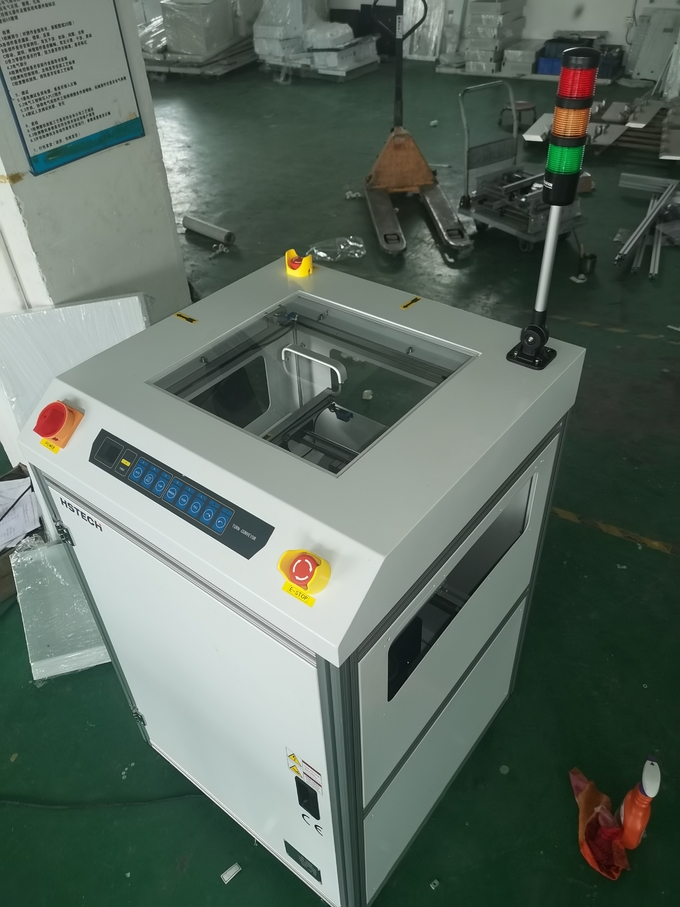

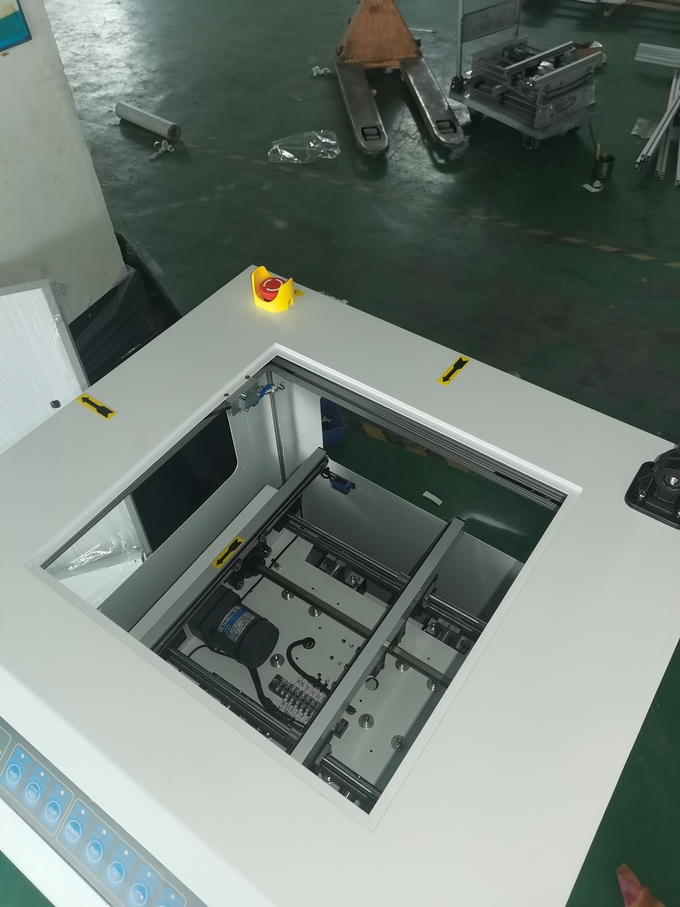

4, An toàn bên trên nắp trong suốt, hoạt động có thể xem toàn bộ quá trình làm việc.

5, Thiết kế đóng với giới hạn mô-men xoắn tích hợp đảm bảo mức độ an toàn cao.

6, Hiwin hướng dẫn tuyến tính và vít dẫn để làm cho tròn trơn tru và chính xác.

7, Giảm thiểu khoảng cách chuyển giữa các máy vận chuyển.

8, dòng lưu lượng PCB có thể được tùy chỉnh.

8, Điều chỉnh chiều rộng trơn tru và song song ((đòi chì).

9,SMEMA tương thích.

Thông số kỹ thuật

Ứng dụng

Máy vận chuyển xoay được sử dụng để chuyển PCB xung quanh các góc để tiếp tục dòng chảy quy trình. Có sẵn trong vòng xoay theo giờ hoặc theo giờ.
PCB được chấp nhận và chuyển đến cuối đường ray. Xe chuyển về phía trước và sau đó quay 90 độ. Xe chuyển về phía trước để liên kết với quy trình tiếp theo để cung cấp PCB.Một khi được chuyển, xe trở về nhà để yêu cầu một PCB khác.
