| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-250DULD |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

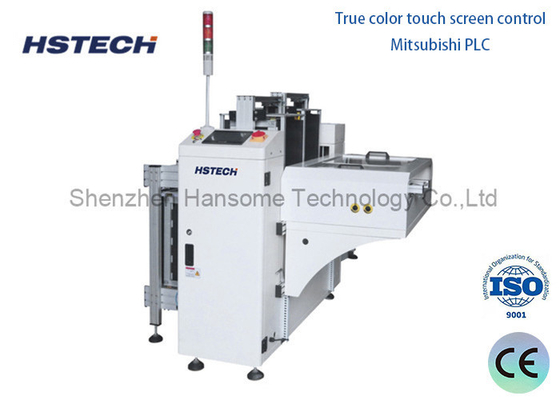

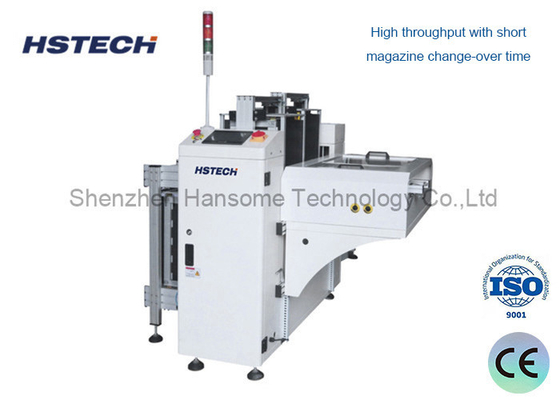

Máy xử lý PCB hai đường ray cho việc giám sát dễ dàng
Máy này hoạt động bằng hai đường ray, được sử dụng để thu thập các PCB vào các tạp chí.
Thông số kỹ thuật
| Mô hình | HS-250DULD |
| Kích thước PCB | (50*50) ~ 350*250) mm |
| Kích thước tạp chí | 355*320*565mm |
| Thời gian tải PCB | Khoảng 6s. |
| Thời gian thay thế tạp chí | 30 tuổi |
| Nguồn cung cấp điện | AC100-230V, một pha, tối đa 300A |
| Cung cấp không khí | 4-6 bar, tối đa 10L/phút |
| Độ cao vận chuyển | 900±20mm |
| Hướng vận chuyển | L đến R,hoặc R đến L9 (không cần thiết) |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | trên 1pc, xuống 1pc, hoặc tùy chỉnh |
| Tùy chọn độ cao bước | 1-4 ((10mm pitch) |
| Kích thước máy | 1460*1500*1200mm |
| Trọng lượng | Khoảng 210kg |
Đặc điểm
1, điều khiển màn hình cảm ứng màu thật
2, Mitsubishi PLC
3, Capacity tạp chí: trên cùng 1, dưới cùng 1, hoặc tùy chỉnh
4, Chọn khoảng cách: 10mm, 20mm, 30mm, 40mm
5, Hướng vận chuyển PCB: L - R, hoặc R - L, tùy chọn
6, Chọn chế độ chạy thủ công/Tự động
7, Đường sắt phía trước cố định hoặc đường sắt phía sau cố định, tùy chọn
8, Độ cao tiêu chuẩn cho ứng dụng SMT ((920±20mm)
9, màn hình đèn tháp
10, tín hiệu SMEMA
Mô tả công việc
Theo nhận dạng tín hiệu, tự động thu thập bảng NG và bảng OK tương ứng vào hai thùng nâng; NGOK board collector và AOI on-line,sau khi đánh giá AOI phát hiện ra hiệu quả (OK) và lỗi (NG) đầu ra các tín hiệu khác nhau, tín hiệu được gửi đến bộ sưu tập NGOK dưới, bộ sưu tập NGOK để nhận tín hiệu được truyền bởi AOI để đưa ra phán quyết, PCB sẽ tự động được sắp xếp!Vật liệu OK và NG được lưu trữ trong khung;
Ví dụ: AOI phát ra tín hiệu OK thông qua phán quyết NGOK vào xe đẩy tấm đẩy di động trực tiếp vào khung xe nâng OK;AOI phát ra tín hiệu NG thông qua phán quyết của NGOK vào xe nâng di động và chuyển đến phía sau khung xe nâng NG.
