| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-LD330 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 200 bộ mỗi tháng |

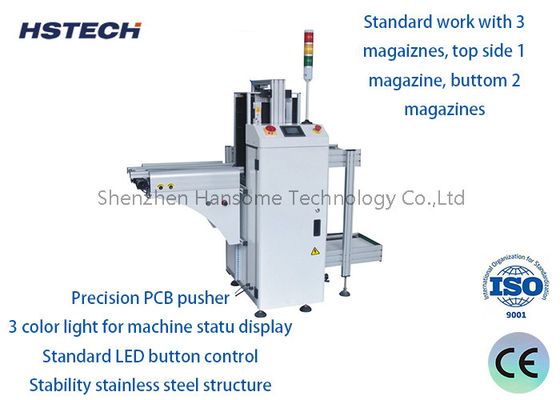

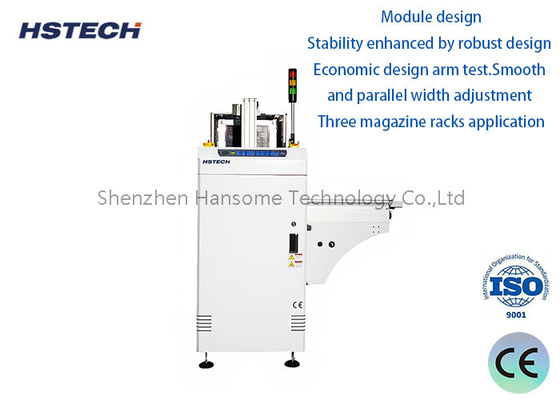

3 màu sáng 250mm 330mm PCB Loader Magazine Loader khoảng 6 giây cho dây chuyền sản xuất SMT
giới thiệu
PCB Magazine Loader là một thiết bị đặc biệt để tự động tải và vận chuyển bảng mạch in (PCB).Nó chủ yếu được sử dụng trong các dây chuyền sản xuất SMT (công nghệ gắn bề mặt) trong ngành công nghiệp sản xuất điện tử.
Sau đây là một giới thiệu chi tiết về PCB Magazine Loader
Mô tả sản phẩm:
Máy tải tạp chí PCB là một thiết bị để tự động cấp và vận chuyển bảng PCB.
Nó có thể trích xuất bảng PCB từ kệ hoặc thùng chứa và gửi chúng đến quy trình tiếp theo của dây chuyền sản xuất SMT.
Chức năng và đặc điểm chính:
Nạp tự động: Các bảng PCB được lấy ra khỏi kệ hoặc thùng chứa thông qua cánh tay robot và tự động đưa vào dây chuyền sản xuất.
Chuyển tải hiệu quả: Sử dụng các cơ chế như băng chuyền hoặc chuông để nhanh chóng chuyển bảng PCB sang quy trình tiếp theo.
Khả năng tương thích mạnh: Nó có thể được áp dụng cho bảng PCB có kích thước và độ dày khác nhau để đáp ứng nhu cầu sản xuất của nhiều sản phẩm khác nhau.
Định vị chính xác: Sử dụng các công nghệ như cảm biến quang để định vị chính xác bảng PCB để đảm bảo độ chính xác của các quy trình tiếp theo.
Kiểm soát thông minh: Sử dụng hệ thống điều khiển PLC để nhận ra hoạt động tự động và giám sát dữ liệu.
Cải thiện hiệu quả: giảm đáng kể các hoạt động thủ công và cải thiện hiệu quả hoạt động của dây chuyền sản xuất.
nguyên tắc hoạt động:
Các bảng PCB được đặt trong kệ hoặc thùng chứa.
Cánh tay robot của Máy nạp tạp chí PCB loại bỏ bảng PCB khỏi kệ / container.
Một dây chuyền vận chuyển hoặc đường thả mang bảng PCB đến bước tiếp theo trong dây chuyền sản xuất.
Toàn bộ quá trình được hoàn thành tự động bởi hệ thống điều khiển mà không cần can thiệp bằng tay.
Các kịch bản ứng dụng:
Nó được sử dụng rộng rãi trong các dây chuyền sản xuất SMT để sản xuất sản phẩm điện tử, chẳng hạn như điện thoại di động, máy tính, thiết bị điện, v.v.
Chơi một vai trò quan trọng trước khi lắp ráp PCB, hàn, thử nghiệm và các quy trình khác.
Có thể hợp tác với các thiết bị tự động khác như máy đặt, lò tái dòng, vv.
Đặc điểm
Thông số kỹ thuật
| Mô hình | HS-LD330 |
| Tên sản phẩm | Máy nạp tạp chí PCB |
| Độ cao vận chuyển | 920±20mm |
| Thời gian tải PCB | Khoảng 6 giây. |
| Thời gian thay thế tạp chí | Khoảng 30 giây. |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước ((hoặc chỉ định) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Áp suất không khí | 4-6bar |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | Bên trên: 1 pc, bên dưới: 2 pc |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Tốc độ vận chuyển | 0.5-20M/min hoặc tùy chỉnh |
| Tín hiệu | SMEMA |
Lựa chọn mô hình
| Mô hình | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Kích thước máy | 1400*800*1200mm | 1650*880*1200mm | 1800*940*1200mm | 1800*1010*1200mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| Trọng lượng | 140kg | 180kg | 220kg | 260kg |
Các kịch bản có thể áp dụng
Các dây chuyền sản xuất SMT có khối lượng nhỏ và trung bình (như nghiên cứu và phát triển, sản xuất thử nghiệm).
Sản xuất linh hoạt (cần thay đổi thường xuyên các mô hình PCB).
Thay thế tải thủ công (giảm cường độ lao động của người vận hành)
Xu hướng phát triển trong tương lai
Thông minh: Kết hợp với kiểm tra thị giác AI, tự động xác định các sản phẩm PCB bị lỗi.
Độ linh hoạt: Hỗ trợ sản xuất dây chuyền hỗn hợp (sự điều chỉnh tự động các PCB có kích thước khác nhau).
Tích hợp Internet of Things (IoT): Giám sát thời gian thực về tình trạng thiết bị và bảo trì dự đoán
